土工布相关专利报道
【字体: 】  【发布日期:2022-11-01 16:28】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  随着社会的发展、土工布应用范围的扩大和使用功能需要的提高,土工布在应用过程中会遇到各种各样的使用环境,进而对土工布的性能要求也越来越高。为了促进土工布技术推广与应用,增进技术人员对土工布产品的认识,加强沟通交流,协会秘书处特收集整理2022年4月至9月协会会员单位公开发表的土工布类型、土工布用装置相关专利。

土工布类型相关专利
1 实用新型名称:一种抗裂复合土工布
申请号:CN202220856122
公开号:CN217124161U
授权公告日:2022.08.05
专利权人:昆明天海实业有限责任公司
  本实用新型涉及复合土工布技术领域,公开了一种抗裂复合土工布,包括土工布本体、第一土工布层和第二土工布层,所述土工布本体内部的上端设置有第一土工布层,所述土工布本体内部的下端设置有第二土工布层,所述第一土工布层的下方设置有第一金属编织层,所述第二土工布层的上方设置有第二金属编织层。本实用新型通过设置第一金属编织层、第二金属编织层,能够有效地提高对土工布本体的保护作用,防止装置出现裂缝、裂痕等情况,提高土工布本体的抗撕裂强度,同时设置有第一抗拉伸层、第二抗拉伸层,使得土工布本体的抗拉效果得到提高,防止在铺设过程中由于拉扯导致装置出现损坏的问题,进一步提高土工布本体的抗裂效果。


 图1                图2


  图3

  图1为一种抗裂复合土工布的结构示意图;图2为一种抗裂复合土工布的侧视剖面图;图3为图2中A的放大图。
  图例说明:
  1、土工布本体;2、抗老化层;3、耐磨层;4、第一土工布层;5、第一金属编织层;6、防水层;7、第二土工布层;8、第二金属编织层;9、第一抗拉伸层;10、第二抗拉伸层; 11、第一缓冲层;12、第二缓冲层;13、加强层;14、尖齿;15、底板;16、限位槽;17、限位块;18、弹簧;19、防穿刺层;20、加强筋层;21、阻燃层。

2 实用新型名称:一种散热效果好的复合型土工布
申请号:CN202122316091
公开号:CN216635634U
授权公告日:2022.05.31
专利权人:山东天仁新材料有限公司
  本实用新型公开了一种散热效果好的复合型土工布,属于土工布领域,一种散热效果好的复合型土工布,包括复合土工布主体,复合土工布主体包括有布体,其特征是通过布体上的隔热膜可以使复合土工布加工中产生的热量无法进入到布体内,而复合土工布主体中的储热膜可以使被隔绝的热量储存在其内部,等到复合土工布加工完成之后,工作人员用降温设置对复合土工布的表面进行降温时,储热膜中的热量会通过导热膜迅速的传递到散热膜的表面,实现了对复合土工布的内部进行降温,有效提高了复合土工布内外的散热效率,降低了由于复合土工布内部热量反向传导造成工人烫伤的概率,提高了复合土工布生产的安全性。



     图1                 图2


     图3                  图4

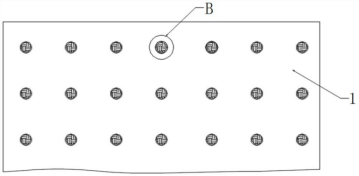

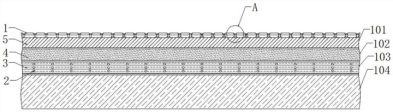

  图1为本实用新型的正视剖视结构示意图;图2为本实用新型的图1中A处的放大结构示意图;图3为本实用新型的俯视结构示意图;图4为本实用新型的图3中B处的放大结构示意图。
  图例说明:
  1、复合土工布主体;101、散热膜;102、储热膜;103、隔热膜;104、布体;2、隔热加强柱;3、隔热层;4、储热层;5、导热层;6、散热槽;7、导热柱;8、散热盘;9、吸水垫;10、稳固架;11、防水套。

3 实用新型名称:一种具有排水功能的土工布
申请号:CN202220434976
公开号:CN216739561U
授权公告日:2022.06.14
专利权人:潍坊驼王实业有限公司
  本实用新型公开了一种具有排水功能的土工布,包括土工布本体,土工布本体包括底层土工布和顶层土工布,底层土工布和顶层土工布上分别开设有若干个均匀分布的集水槽和渗水槽,集水槽和渗水槽内均设有过滤网;底层土工布和顶层土工布之间中部设有填充层,填充层内填充有醛化纤纶,填充层与底层土工布、顶层土工布之间均设有吸水层。本实用新型中通过集水槽、渗水槽以及吸水层的设置能使得土工布具备很好的排水效果,同时,过滤网以及填充层的设置使其避免出现堵塞的情况发生。

图1                        图2


图3

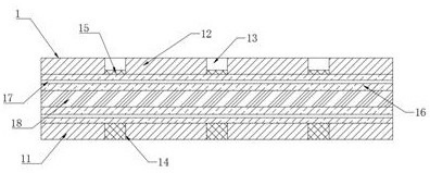

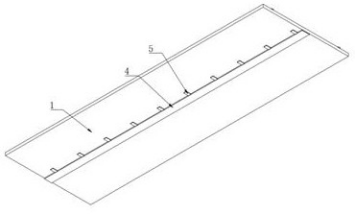

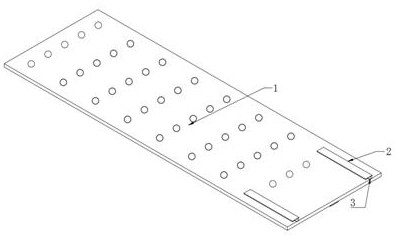

  图1为本实用新型的结构示意图一;图2为本实用新型的结构示意图二;图3为本实用新型中土工布本体的剖视图。
  图例说明:
  1、土工布本体;2、魔术贴一;3、易拉条;4、魔术贴二;5、侧拉条;11、底层土工布;12、顶层土工布;13、集水槽;14、渗水槽;15、过滤网;16、吸水层;17、钢丝;18、填充层。

土工布用装置相关专利
1 实用新型名称:一种防渗防滑型复合土工布用新型土工布去针装置
申请号:CN202122248247
公开号:CN217419106U
授权公告日:2022.09.13
专利权人:贵州中驰环保科技发展有限公司
  本实用新型涉及土工布加工技术领域,尤其是一种防渗防滑型复合土工布用新型土工布去针装置,针对现有断针清除不彻底的问题,现提出如下方案,其包括箱体,所述箱体的内部设置有去针机构,所述去针机构包括固接在箱体内壁上的两个半圆形磁铁和分别套设在两个半圆形磁铁外部的两个滚筒,两个所述滚筒之间通过传动组件传动连接,所述半圆形磁铁与滚筒转动连接,所述箱体的顶部开设有进料口。本实用新型结构合理,操作简单,能够对土工布上的断针进行彻底的清除,避免了清除的断针重新插入到土工布上、进而对土工布造成损伤的问题,同时提高了对土工布进行去针加工的效率,通过对断针的集中收集,减少了工作人员的工作量。

图1              图2              图3

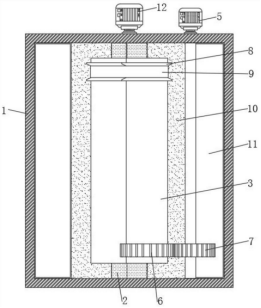

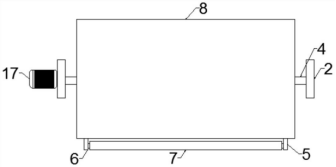

  图1为本实用新型的内部结构主视图;图2为本实用新型的内部结构俯视图;图3为本实用新型的外部结构立面图。
  图例说明:
  1、箱体;2、半圆形磁铁;3、滚筒;4、进料口;5、第一电机;6、齿圈;7、齿轮;8、传动轮;9、皮带;10、引导板;11、集料盒;12、第二电机;13、卷料辊;14、开关门;15、把手。

2 实用新型名称:一种聚丙烯和聚酯复合丝土工布生产设备及土工布
申请号:CN202220435887
公开号:CN217378193U
授权公告日:2022.09.06
专利权人:泰安现代塑料有限公司
  本实用新型公开了一种聚丙烯和聚酯复合丝土工布生产设备及土工布,该土工布生产设备包括:聚丙烯挤出装置,聚酯挤出装置,熔体过滤器,混合纺丝箱;聚丙烯挤出装置和聚酯挤出装置分别用于将聚丙烯切片和聚酯切片熔化成聚丙烯熔体和聚酯熔体,聚丙烯挤出装置和聚酯挤出装置的熔体出口通过管道分别与熔体过滤器连通,经过不同熔体过滤器的聚丙烯熔体和聚酯熔体通过管道输入混合纺丝箱;混合纺丝箱用于纺制内层和外层不同材质的复合丝,外层包覆在内层外表面,内层为聚酯材质,外层为聚丙烯材质。利用上述设备制成的复合丝土工布既保证了聚酯土工布高强度的性能,又增加了产品耐酸碱、防腐蚀功能。


图1                 图2
  图1为本实用新型示例提供的聚丙烯和聚酯复合丝土工布生产设备结构组成示意图;图2为本实用新型示例提供的聚丙烯和聚酯复合丝土工布的复合丝的横截面结构示意图。
  图例说明:
  1、熔体挤出装置;1-1、聚丙烯挤出装置;1-2、聚酯挤出装置;1-3、第一料仓;1-4、第二料仓;2、熔体过滤装置;2-1、第一熔体过滤器;2-2、第二熔体过滤器;3、混合纺丝箱;4、侧吹风装置;5、牵引装置;6、送丝器;7、摆丝机;8、铺网机;9、预针刺机;10、主针刺机;11、储布装置;12、绕卷机;13、成品布卷;14、合丝;14-1、聚酯丝;14-2、聚丙烯层。

3 实用新型名称:一种土工布收卷机
申请号:CN202122183169
公开号:CN216155095U
授权公告日:2022.04.01
专利权人:贵州天海实业有限责任公司
  本实用新型公开了一种土工布收卷机,涉及土工布生产技术领域,解决现有收卷机的土工布缠绕较为松散的技术问题,包括基座,所述基座从前到后依次设有三组安装机构,每组安装机构由两个竖直设在基座上的安装板组成,所述安装板沿基座前后方向设置,位于前端的两个安装板上设有土工布导向机构,位于中部的两个安装板上设有土工布顶升机构,位于后端的两个安装板上设有土工布收卷机构和压紧土工布的压紧机构,所述土工布收卷机构高于土工布导向机构;本实用新型具有土工布缠绕紧实的优点。

   图1
   图2

  图1为本实用新型示例的结构示意图;图2为本实用新型的土工布顶升机构的俯视结构示意图。
  图例说明:
  1、基座;2、安装板;3、主动齿轮;4、顶升转轴;5、安装块;6、旋转轴;7、顶升滚筒;8、顶升板;9、压板;10、压紧弹簧;11、堵头;12、导向杆;13、固定杆;14、收卷滚筒;15、收卷转轴;16、收卷电机;17、顶升电机;18、导向转轴;19、导向电机;20、从动齿轮。



------摘自国家实用新型专利
【供稿:杨   佳  审核:刘伟超  编辑:许喜娟】
