| 为适应工程对土工格栅性能的需求，拓展土工格栅的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用，增进技术人员对土工格栅产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年5月份协会会员单位授权的土工格栅相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：控制路堤不均匀沉降的SAP桩筋复合结构及其施工方法申请号：CN202211184187 公开号：CN115506186B 授权公告日：2023.05.26 专利权人：河北工业大学 本发明公开了一种控制路堤不均匀沉降的SAP桩筋复合结构及其施工方法。该复合结构包括微型桩、CFG桩、再生骨料碎石垫层、钢塑土工格栅、高强度泡沫轻质土和梁格体系。本发明秉承刚柔并济的设计理念，将原有单一桩型体系改为微型桩 CFG桩混合桩体系，并通过加入自行研制的SAP混合料以提高桩身混凝土的自养护功能及桩身的承载力、减小桩基总沉降量，同时改善桩身材料的耐久性、防渗性以及抗腐蚀性；通过连系梁加强桩基整体工作性能，再加钢塑土工格栅的兜底效应以及换填高强度泡沫轻质土的减载效应，以实现上覆结构自重荷载和交通动荷载的重布，缓解服役路堤的不均匀沉降。

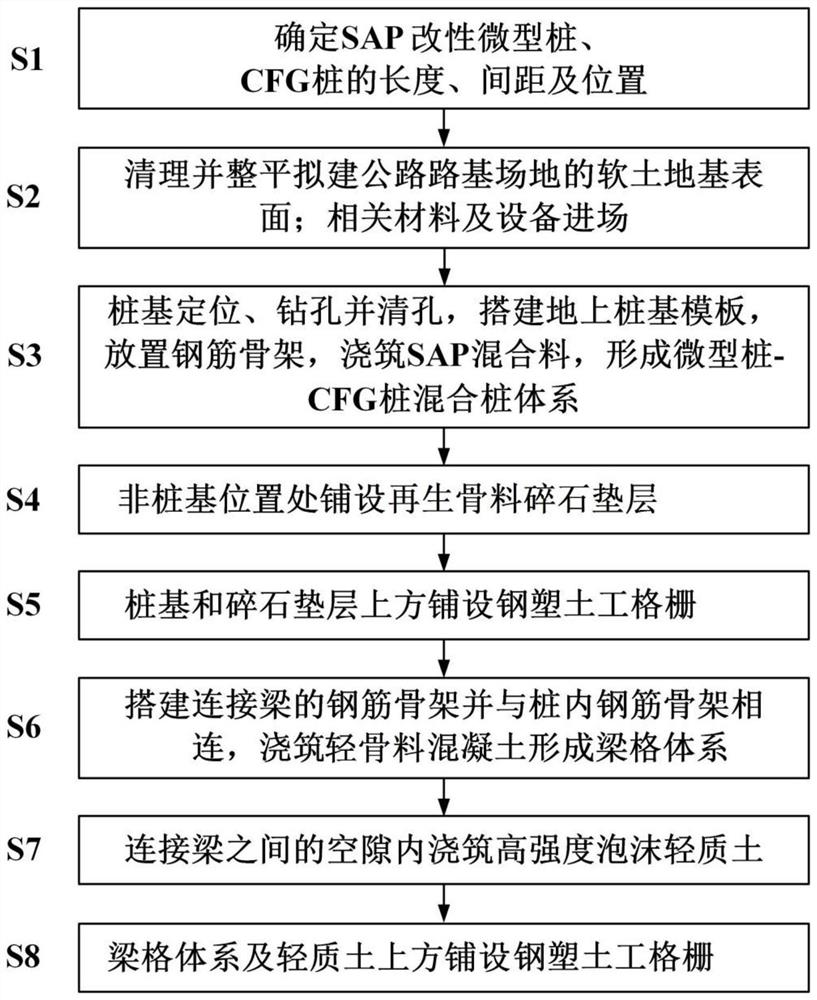

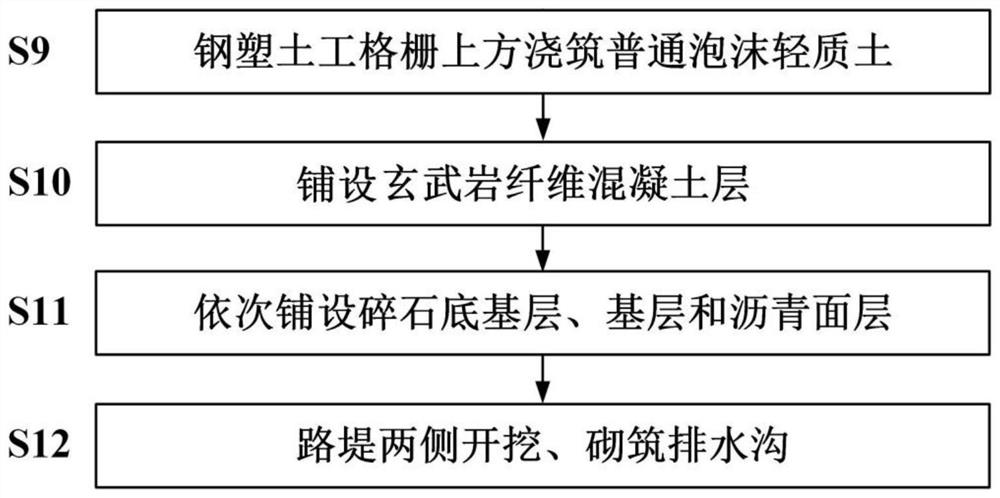

图1 SAP桩筋复合结构的建设施工流程图
图2 含有SAP桩筋复合结构的道路工程的建设施工流程图

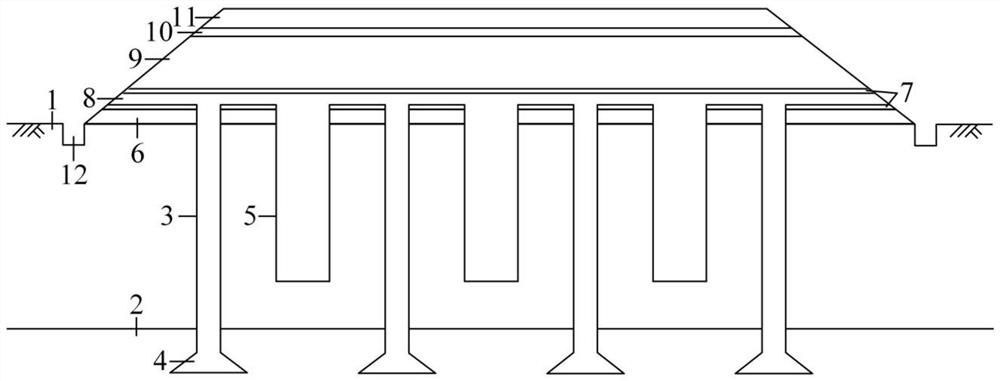

图3 SAP桩筋复合结构的道路工程立面示意图

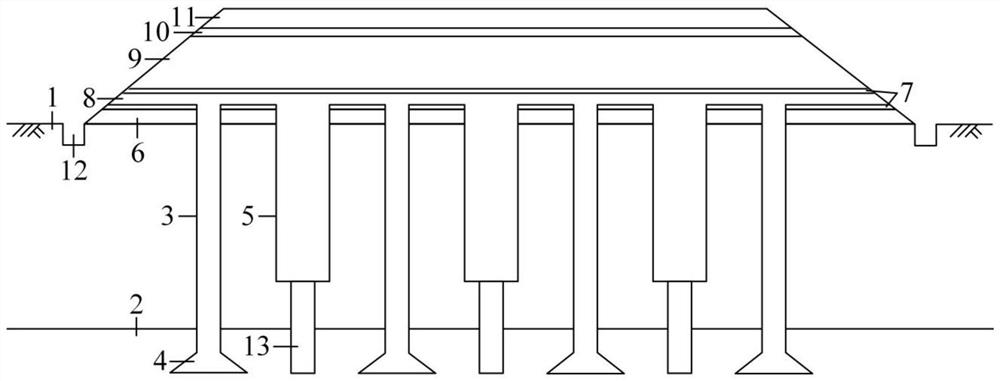

图4 含有套打预制微型桩的SAP桩筋复合结构的道路工程立面示意图

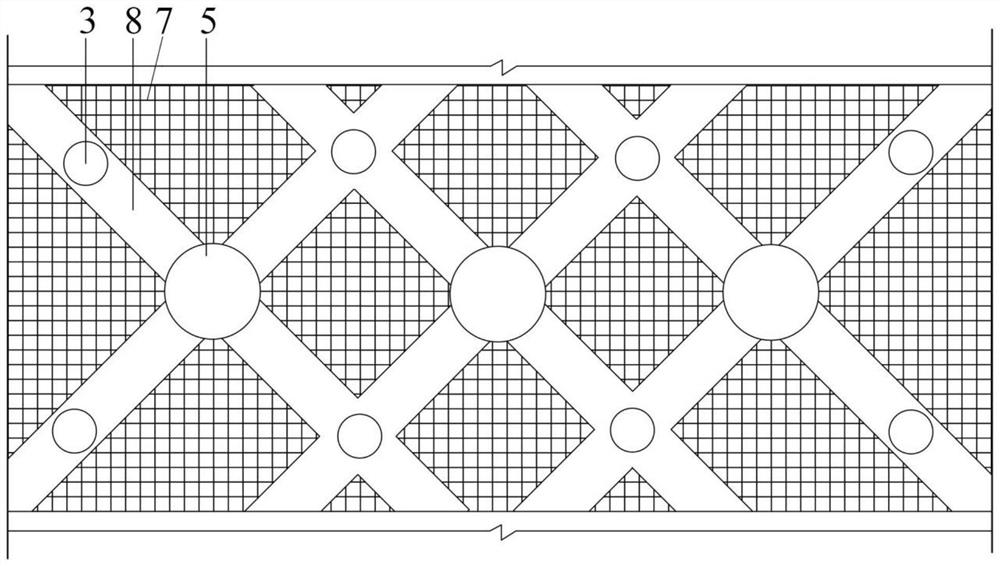

图5 SAP桩筋复合结构的道路工程剖面示意图

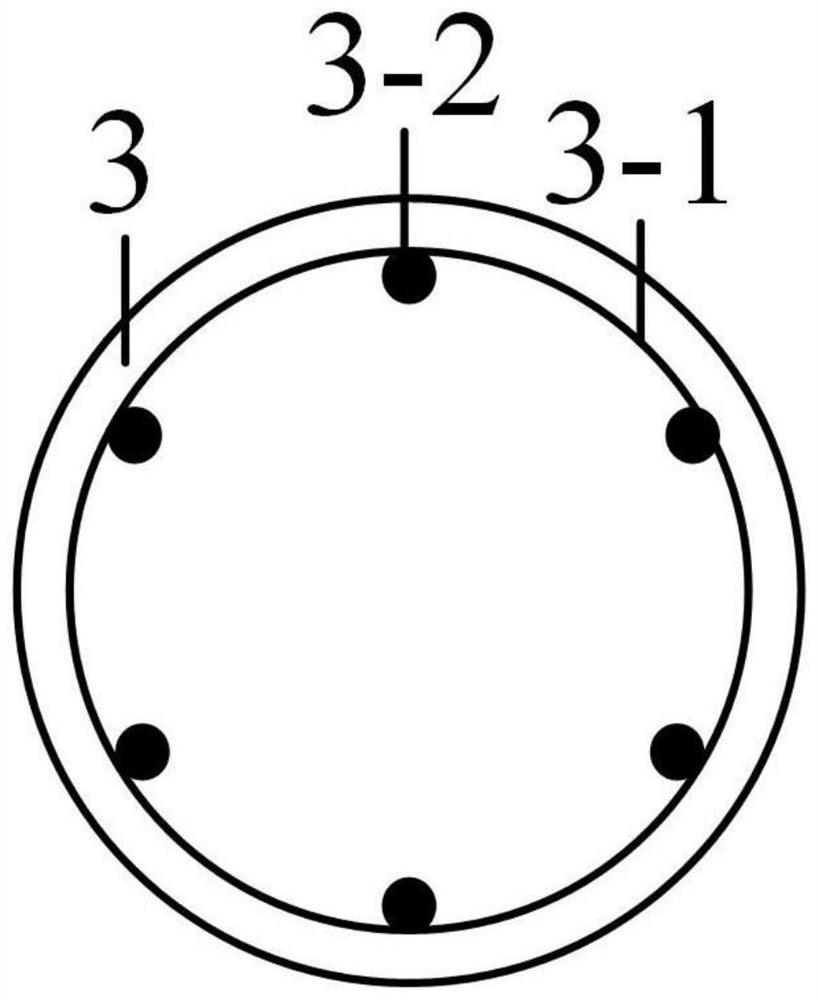

图6 微型桩的内部配筋图

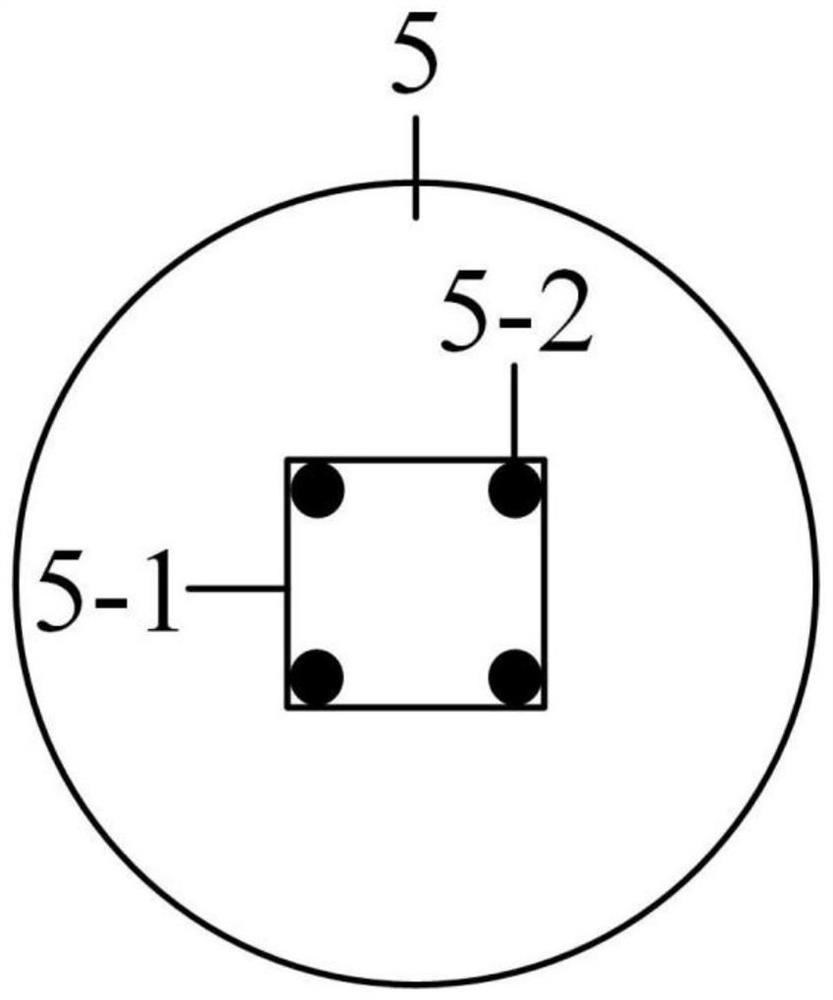

图7 CFG桩的内部配筋图

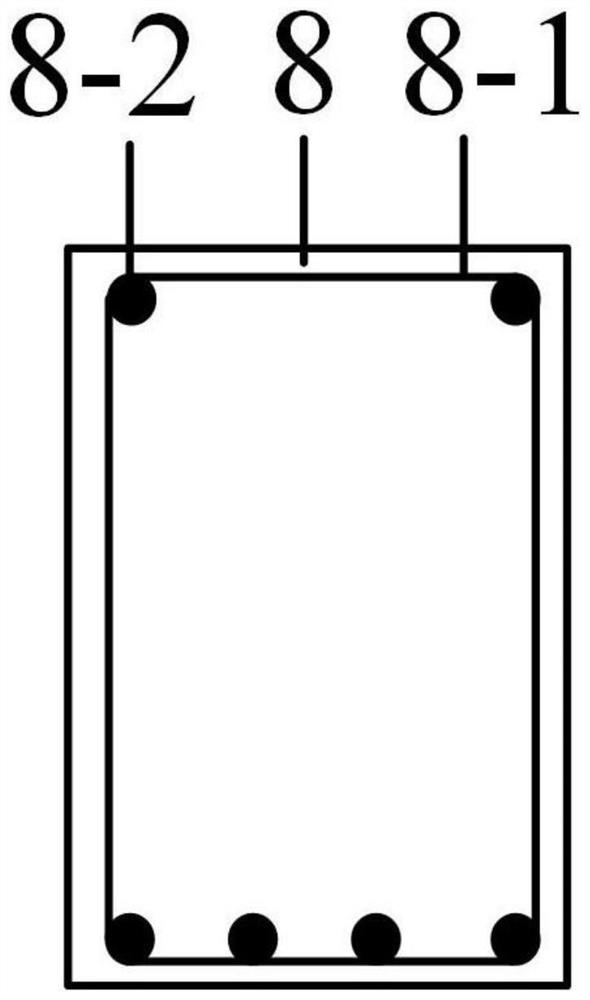

图8 连系梁的内部配筋示意图

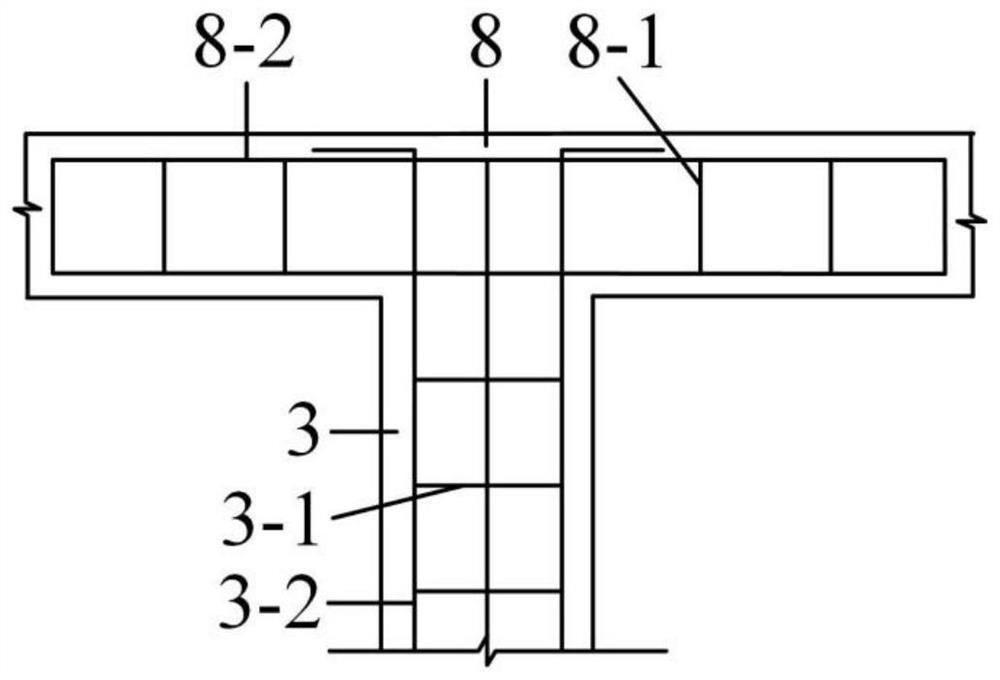

图9 微型桩与连系梁节点连接及配筋示意图
图10 CFG桩与连系梁节点连接及配筋示意图
图例说明：1、软土地基；2、持力层；3、微型桩；4、桩端扩底；5、CFG桩；6、再生骨料碎石垫层；7、钢塑土工格栅；8、连系梁；9、普通泡沫轻质土层；10、玄武岩纤维混凝土层；11、路面结构层；12、排水沟；13、预制微型桩；3-1、微型桩箍筋；3-2、微型桩纵筋；5-1、CFG桩箍筋；5-2、CFG桩纵筋；8-1、连系梁箍筋；8-2、连系梁纵筋。 2 发明名称：原位净化垃圾填埋场地下水污染羽的折叠多层渗透反应墙 申请号：CN202210368069 公开号：CN114735850B 授权公告日：2023.05.09 专利权人：浙江大学 本发明公开了一种原位净化垃圾填埋场地下水污染羽的折叠多层渗透反应墙。按照污染水流流经的方向，所述多层渗透性反应墙依次分为缓释层、氧化层、沉淀层、吸附层的四层竖向墙体层，墙布设于具有较大坡度处，缓释层由过硫酸钠缓释球材料和石英砂填充，氧化层由铁基活性炭填充，沉淀层由石灰石填充，吸附层由沸石与活性炭填充，墙周围和相邻每两层竖向墙体层间设不透水混凝土板，仅多处布置透水土工格栅的槽口。本发明能同时有效去除降低出水水质COD、氨氮、各重金属含量，结构具有占地面积小，填料利用率高，设计灵活性强，运行维护便捷，经济效益高，环境影响小等优势。

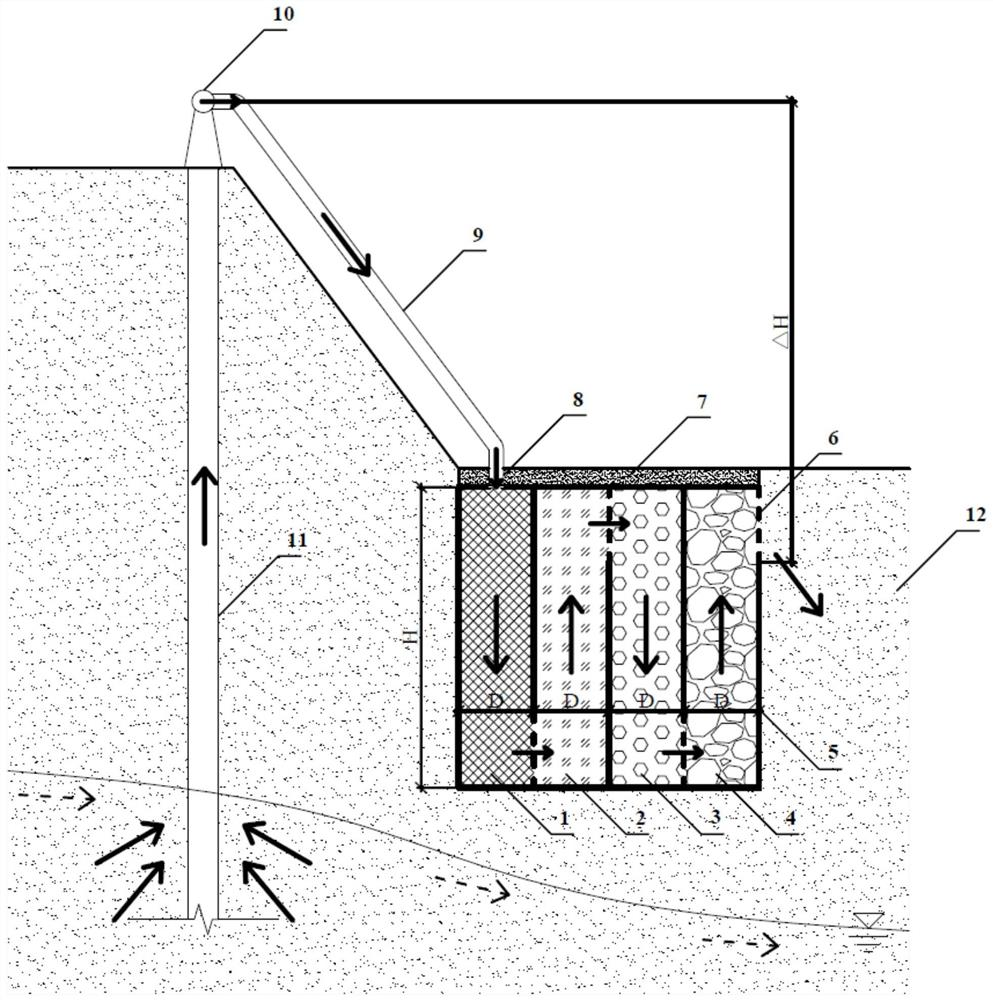

图1 结构剖面示意图

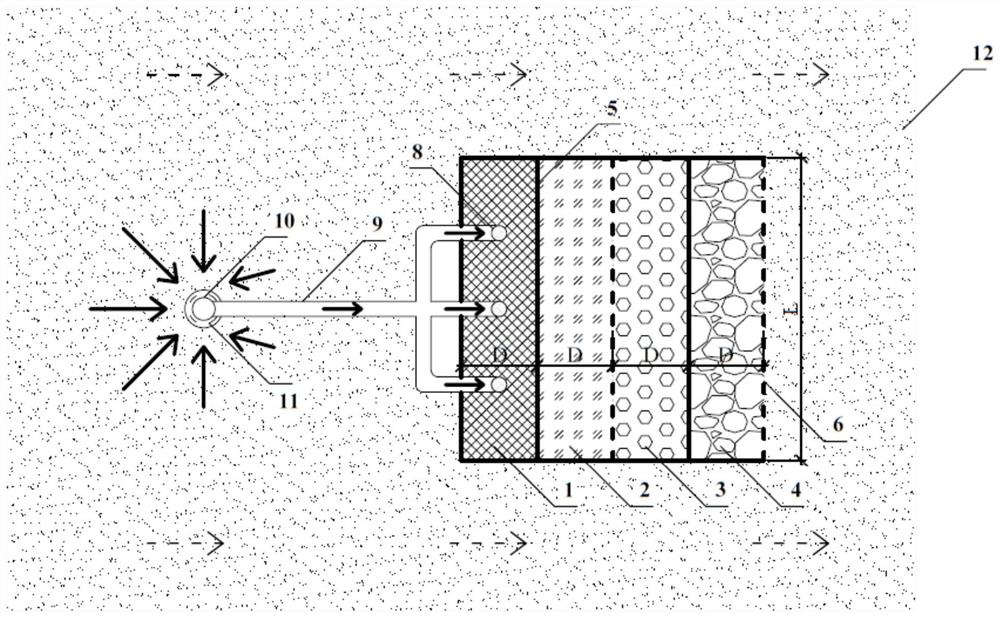

图2 结构平面示意图
图例说明：图1，图2中：实线箭头方向为污染羽水流方向；虚线箭头方向为场地原流场方向；1为缓释层、2为氧化层、3为沉淀层、4为吸附层、5为不透水混凝土板、6为透水土工格栅、7为回填土、8为注水口、9为引水管道、10为抽提泵、 11为抽水井、12为原位土；字母H为埋深、D为单层厚度、L为长度、△H为高差。
实用新型专利
1 实用新型名称：一种加筋土挡墙的施工结构申请号：CN202223343539 公开号：CN219011296U 授权公告日：2023.05.12 专利权人：安徽理工大学; 龙岩紫金山公园投资集团有限公司; 福建省地质工程勘察院 本实用新型提供一种加筋土挡墙的施工结构，其结构包括：原有坡体、带铆钉形式双向土工格栅、回填土、预制混凝土面板，还包括型钢桩、冠梁，预制混凝土面板与带铆钉形式双向土工格栅利用所述预制混凝土面板穿孔中的拉筋带将两者进行连接，预制混凝土面板和原有坡体之间填筑所述回填土。

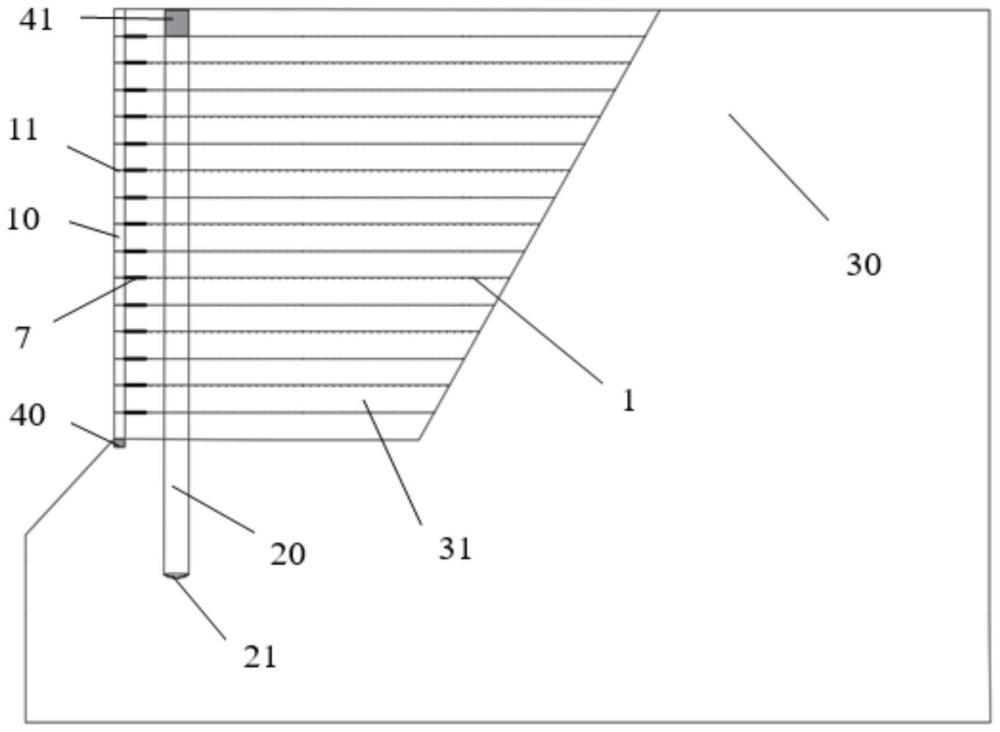

图1 加筋挡土墙结构的示意图

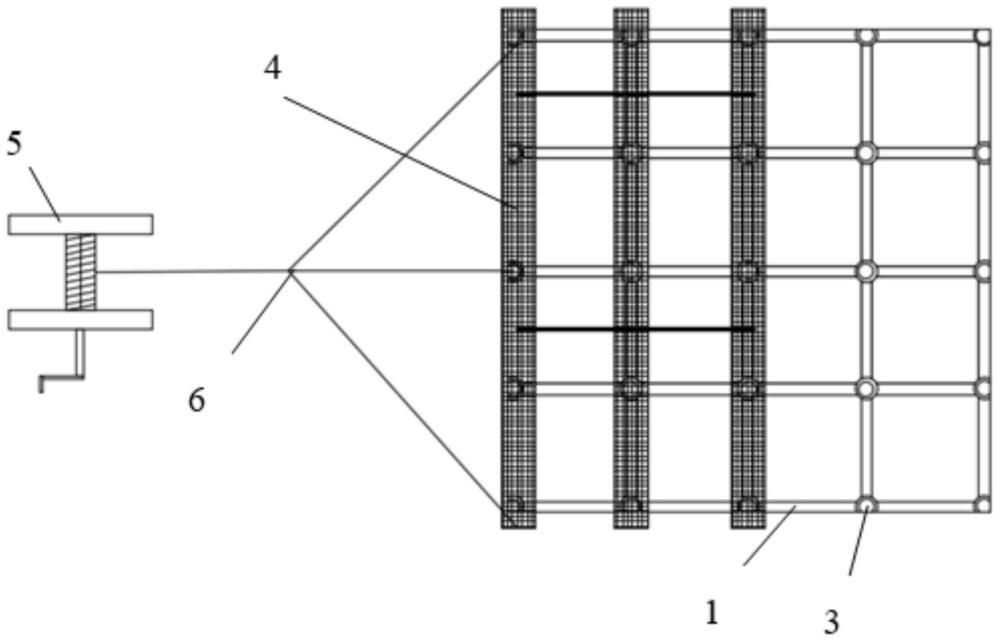

图2 卷扬机张拉双向土工格栅俯视图
图3 带铆钉的双向土工格栅侧视图

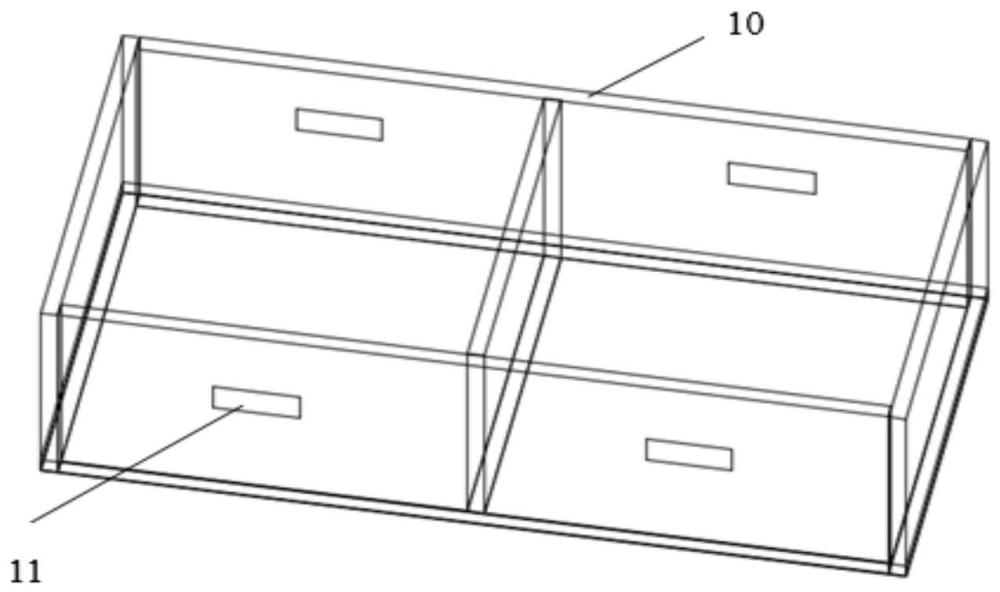

图4 是预制混凝土面板示意图
图5 带刃角的型钢桩示意图

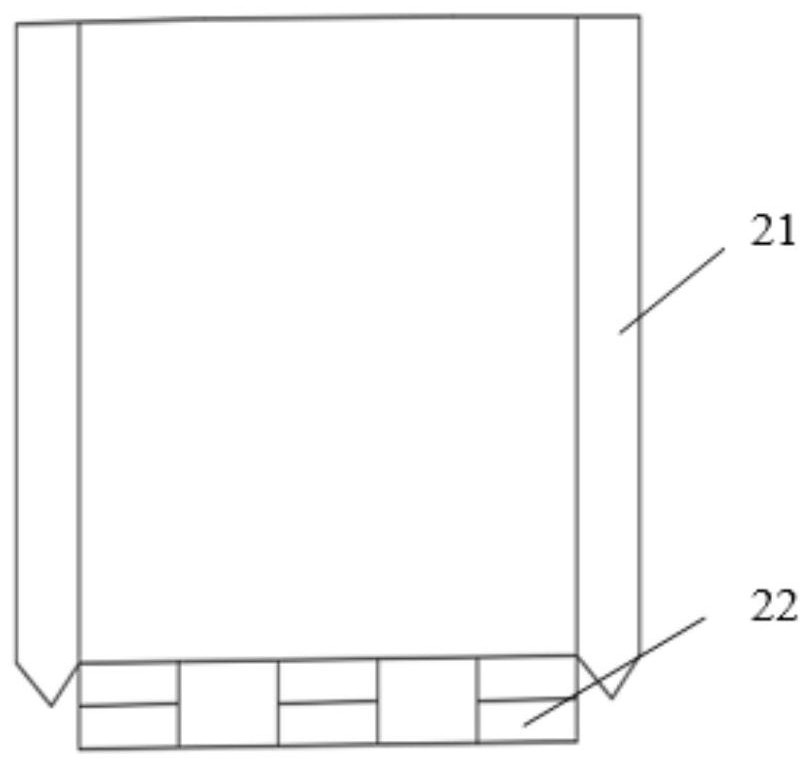

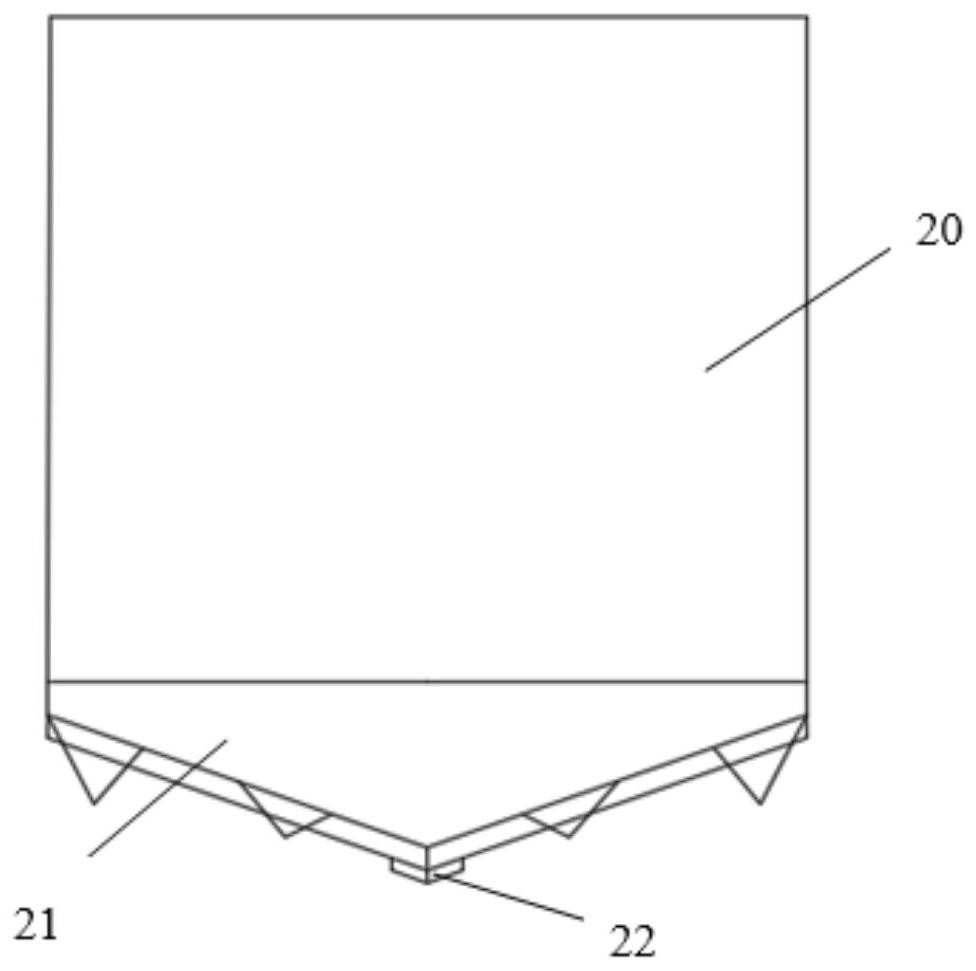

图6 型钢桩腹板刃角的示意图
图例说明：1、带铆钉形式双向土工格栅；2、铆钉；3、网格节点；4、夹具；5、卷扬机；6、绞线；7、拉筋带；10、预制混凝土面板；11、预制混凝土面板穿孔；20、型钢桩；21、型钢桩翼缘板刃角；22、型钢桩腹板刃角；30、原有坡体；31、回填土；40、基础；41、冠梁。 2 实用新型名称：一种铺设土工格栅用张紧装置 申请号：CN202223512389 公开号：CN219011265U 授权公告日：2023.05.12 专利权人：浙江铭德环境科技有限公司 本实用新型属于铺设土工格栅用张紧装置技术领域，尤其为一种铺设土工格栅用张紧装置，包括张紧装置，张紧装置的表面上端固定连接有第一底座，第一底座的内部开设有固定柱，本实用新型通过该操作者通过将油缸安装在张紧装置上面油缸连接连接柱，通过连接柱固定在支撑板上，支撑板连接第一底座经固定柱进行固定在张紧装置上，通过张紧力计算出油缸需要的液压油压力，然后调整系统中液压油的压力值然后进行张紧，当张紧弱的情况，油缸就会驱动铰轴进行转动带动齿轮进行转动，从而齿轮进行转动带动传动杆进行转动，传动杆将驱动转轮进行转动，转轮通过转动格栅进行张紧，格栅则经滑轮通过连接板内部的挖槽连接到转轮。

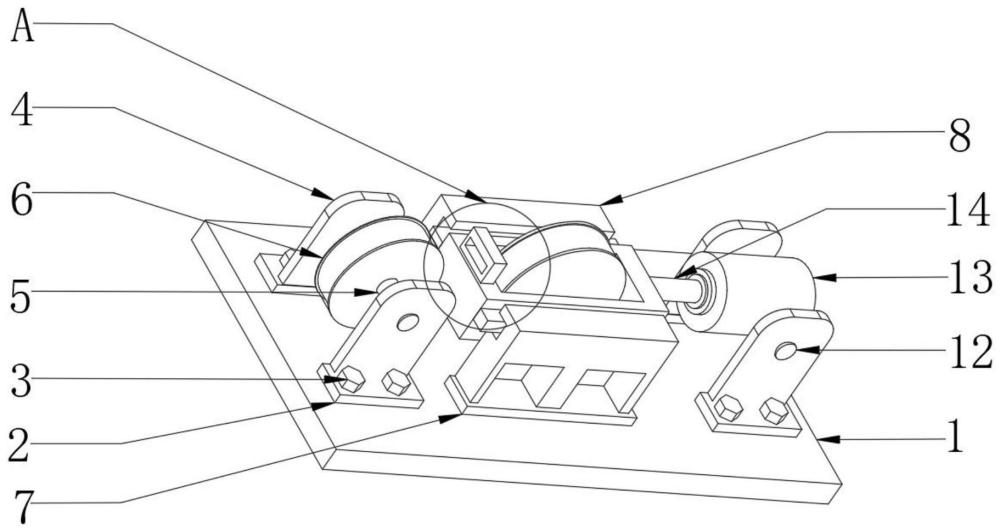

图1 整体外观结构示意图
图2 动力传输整体直视示意图

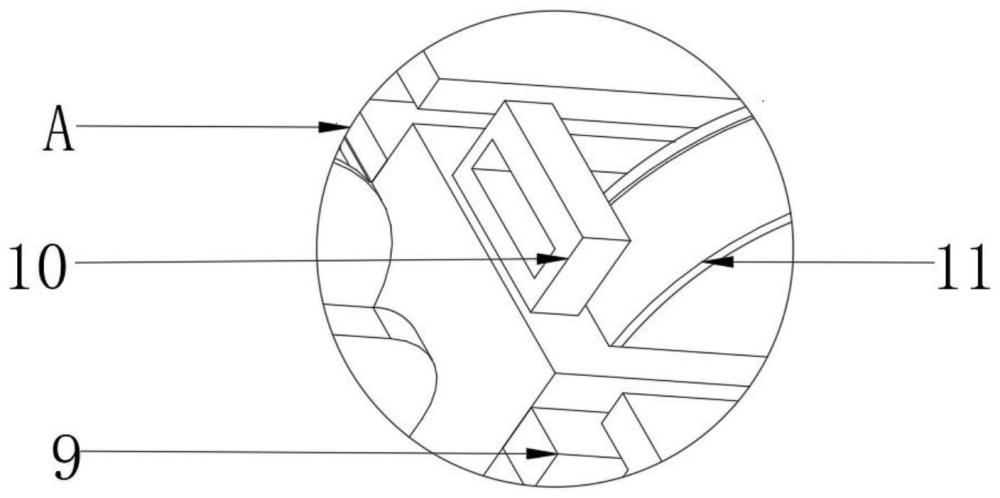

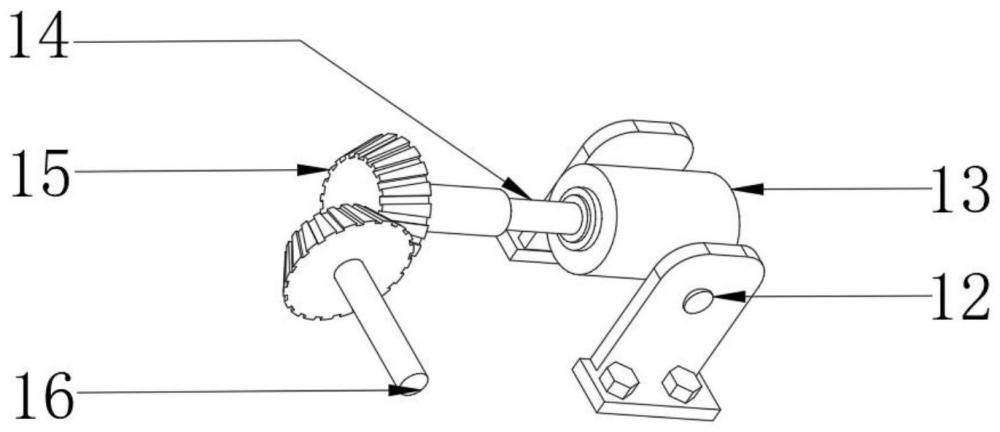

图3 图1中A处结构放大示意图
图例说明：1、张紧装置；2、第一底座；3、固定柱；4、支撑板；5、滑杆；6、滑轮；7、第二底座；8、固定板；9、支撑柱；10、连接板；11、转轮；12、连接柱；13、油缸；14、铰轴；15、齿轮；16、传动杆。
------摘录自“国家知识产权局网站”
【供稿：杨佳 审核：刘伟超 编辑：程凤娟】
|
