土工格栅相关专利汇编-42
【字体: 】  【发布日期:2024-03-29 17:12】  【来源:中国土工合成材料工程协会】  【作者:中国土工合成材料工程协会】
  为适应工程对土工格栅性能的需求,拓展土工格栅的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用,增进技术人员对土工格栅产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年7月份协会会员单位授权的土工格栅相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。
发明专利
1 发明名称:一种抵抗地基隆起的复合加筋桩构造及施工方法
申请号:CN201810424911
公开号:CN108517861B
授权公告日:2023.07.28
专利权人:中铁二院工程集团有限责任公司
  一种抵抗地基隆起的复合加筋桩构造及施工方法,以有效减弱或消除地基的隆起变形,降低高速列车运营风险,且有利于节省高速铁路的建造成本。包括细石混凝土灌注体和埋设于其内的复合加筋笼。复合加筋笼由周向间隔设置的竖向土工格栅和竖向间隔设置的环形土工格栅构成,竖向土工格栅与环形土工格栅交汇连接为一体,相邻两条竖向土工格栅与相邻两条环形土工格栅之间形成四边形网孔,网孔的内切圆直径不小于细石混凝土骨料的最大粒径。细石混凝土灌注体由从复合加筋笼中向地基钻孔内灌注细石混凝土形成,在复合加筋笼外壁与地基钻孔孔壁之间形成保护层。

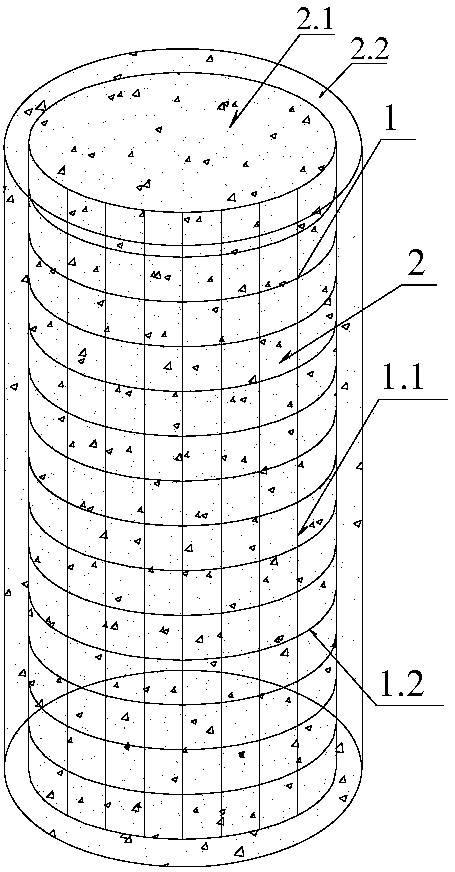

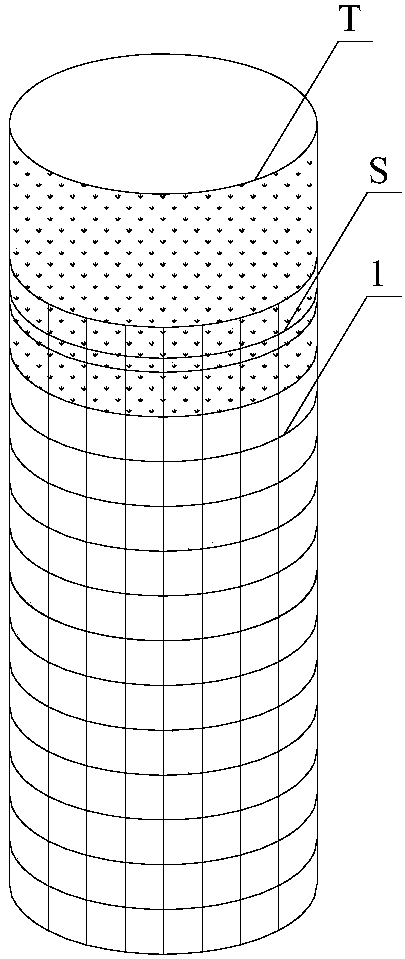

图1 立体图
图2 复合加筋笼与混凝土泵送管出口连接方式示意图

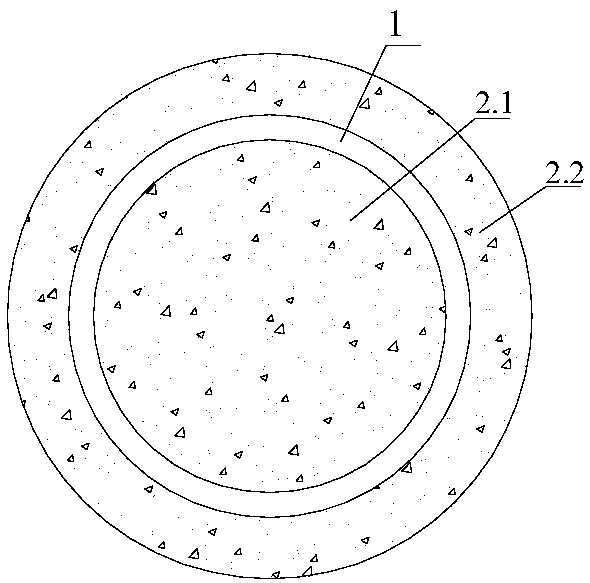

图3 截面图
  图例说明:
  1、复合加筋笼;1.1、竖向土工格栅;1.2、环形土工格栅;2、细石混凝土;2.1、芯部;2.2、保护层;T、混凝土泵送管;S、环形锁扣。

2 发明名称:一种基于协调变形的加筋式桩板墙及其设计、施工方法 申请号:CN202111404153
公开号:CN114277777B
授权公告日:2023.07.28
专利权人:中铁二院工程集团有限责任公司
  一种基于协调变形的加筋式桩板墙,以实现锚固桩和加筋体的协调受力与变形,充分发挥土工格栅的加固作用,从而更经济、有效的控制支挡结构变形。包括桩板墙墙体、加筋体和设置于两者之间的反滤层,桩板墙墙体由翼缘桩和挡土板构成,加筋体由分层填筑压实形成的墙背土体和分层铺设于其内的土工格栅构成。所述翼缘桩桩背处设置竖向间隔连接栓,各连接栓的两端分别通过预埋件固定在相邻两根翼缘桩上。所述土工格栅通过上下相邻的两根连接栓形成反包,实现桩板墙墙体与土工格栅的连接,分层铺设过程中对土工格栅逐层施加一定的初始拉拔力,使土工格栅处于拉紧状态且产生部分变形。在分层填筑墙后填筑体的同时,同步分层施作反滤层。

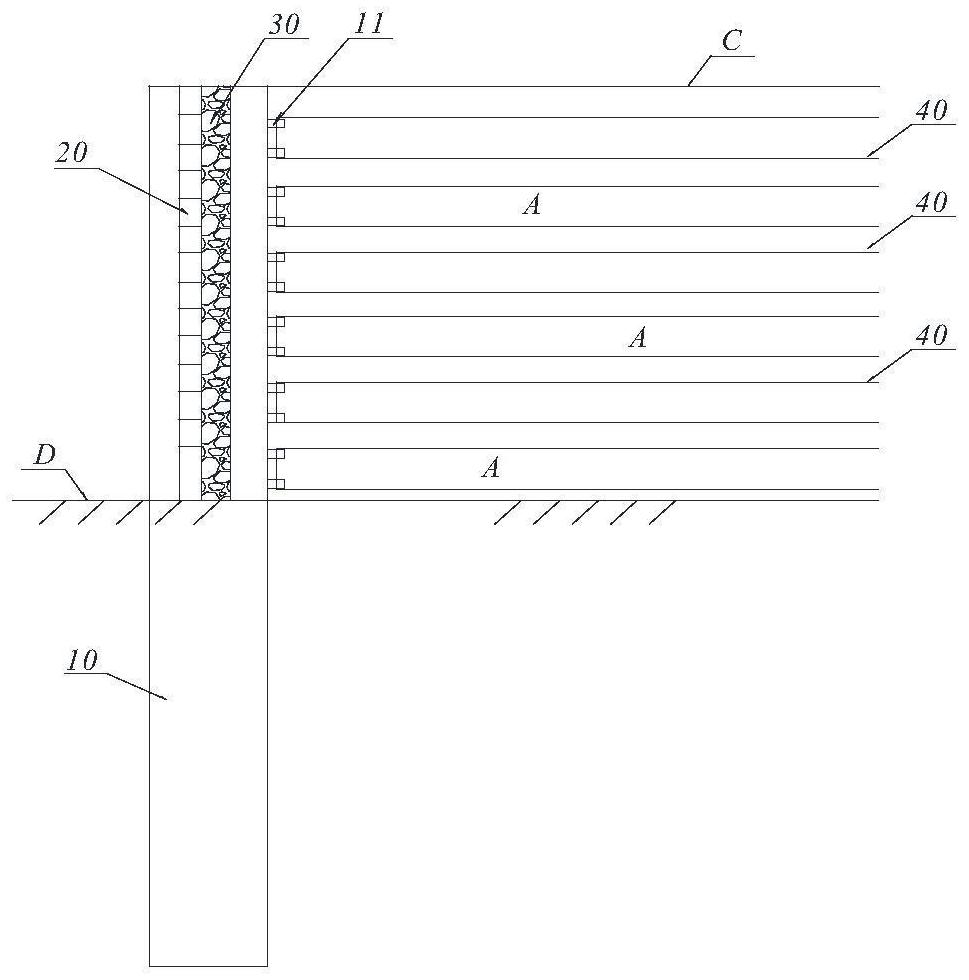

图1 断面图

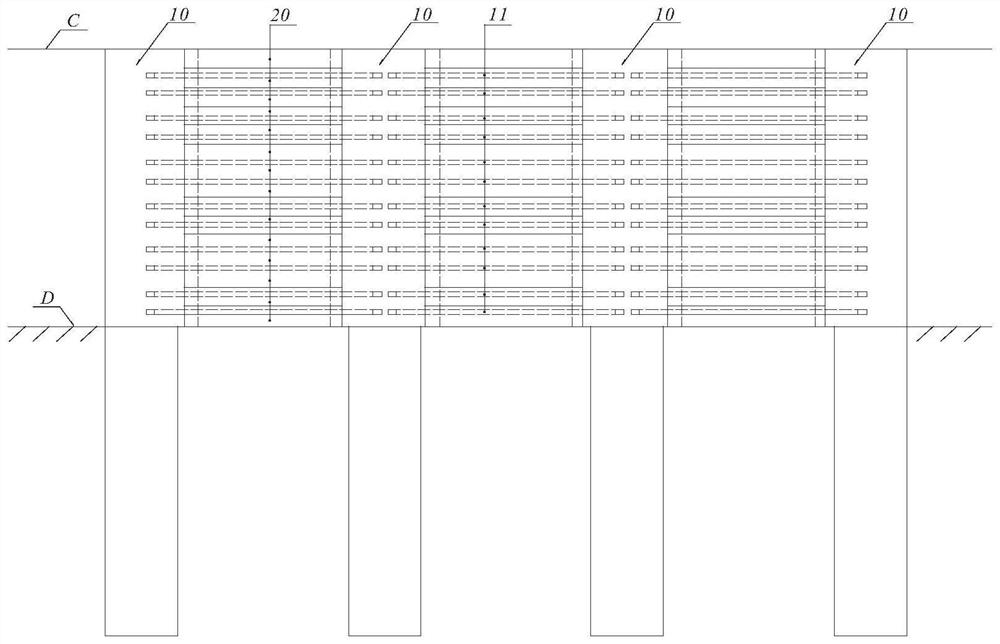

图2 正面图

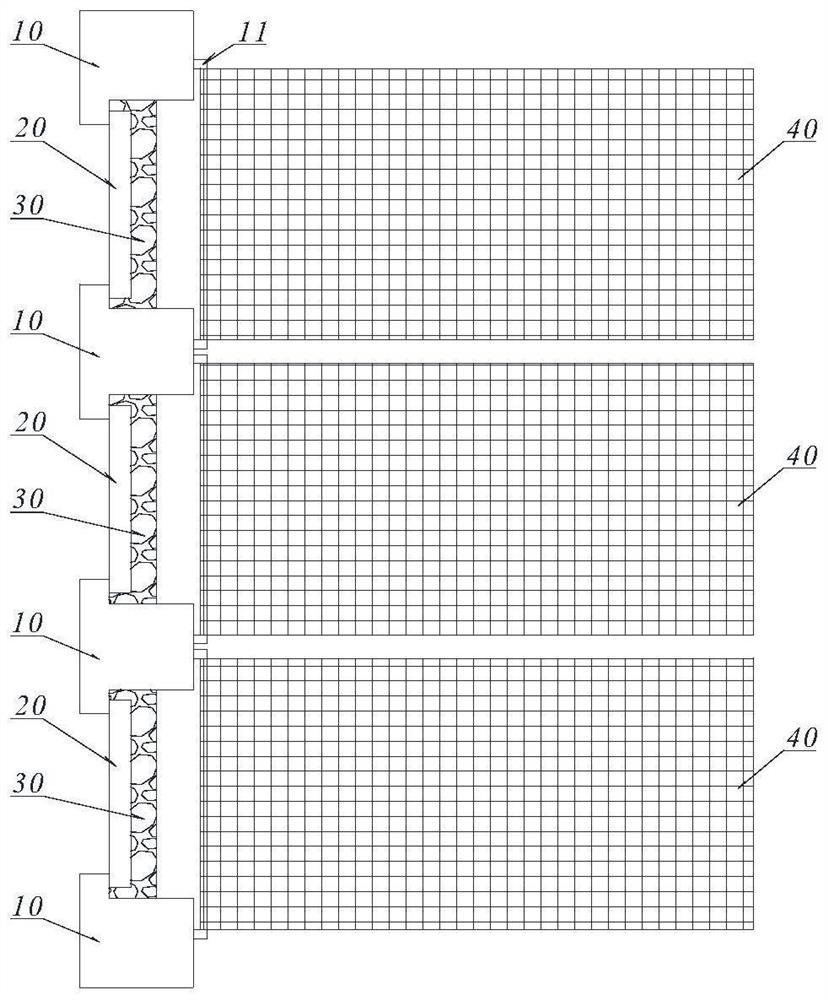

图3 俯面图
图4 设计方法中的计算图式
  图例说明:
  10、翼缘桩;11、连接栓;20、挡土板;30、反滤层;40、土工格栅;A、墙后填筑体;C、路堤填筑高程;D、地面线。

3 发明名称:一种基于3D打印制备光纤光栅模型土工格栅的装置及方法
申请号:CN202110374641
公开号:CN113752541B
授权公告日:2023.07.18
专利权人:长江水利委员会长江科学院
  本发明提供一种基于3D打印制备光纤光栅模型土工格栅的装置及方法,该装置包括计算机系统和模型土工格栅打印设备,所述模型土工格栅打印设备包括打印机机架、安装于打印机机架的土工格栅原料供应组件、喷头移动组件、设于土工格栅原料供应组件端头的喷头、设于喷头下方的打印平台、喷头移动组件。本发明通过3D打印技术将光纤光栅封装于模型土工格栅内部,解决了加筋土结构模型试验中筋材应力的测量问题,实现了模型土工材料的变形及内力精确测量。

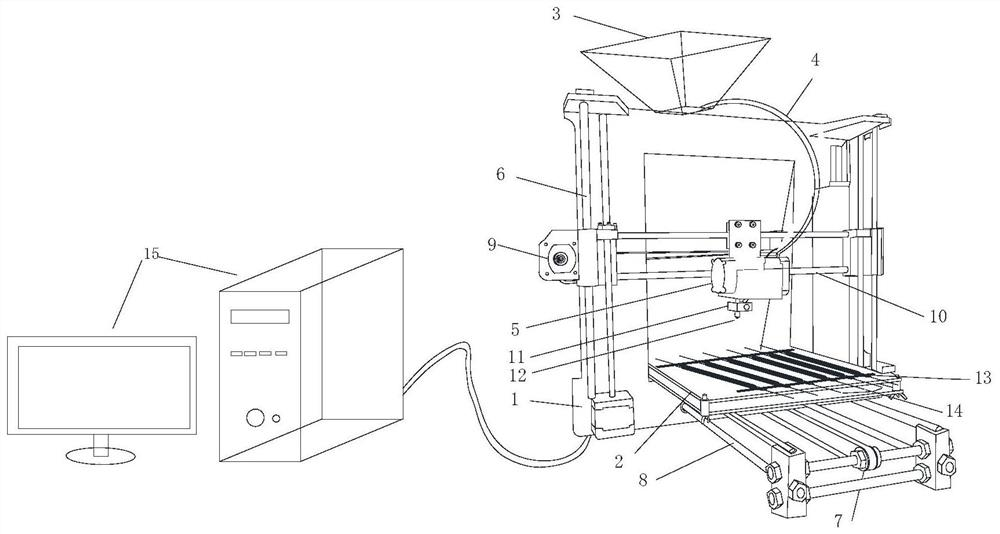

图1 结构示意图

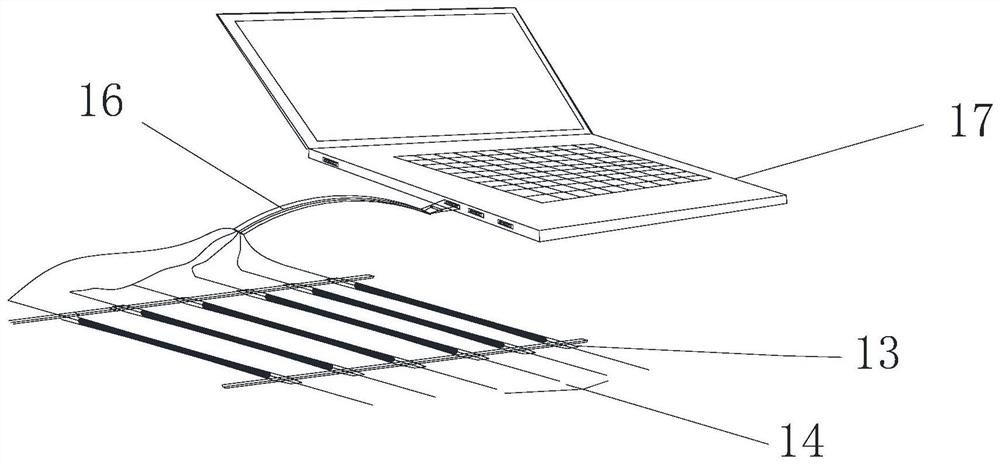

图2 光纤光栅采集系统的结构示意图

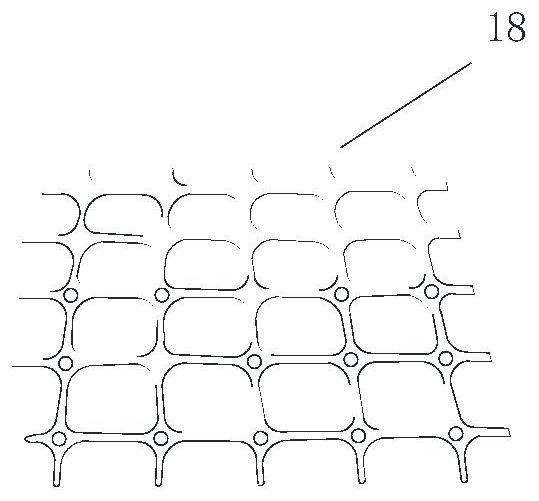

图3 利用本发明打印的双向土工土工格栅的示意图

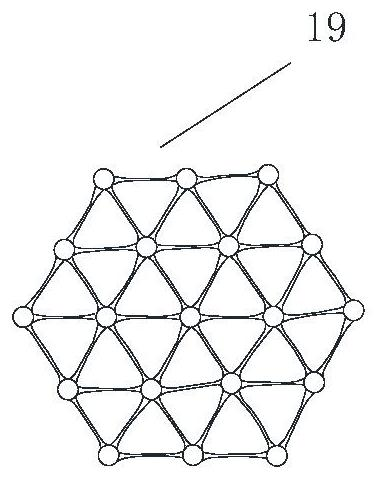

图4 利用本发明打印的三向土工格栅的示意图

图5 利用本发明打印的单向土工格栅的示意图
  图例说明:
  1、打印机机架;2、打印平台;3、储料槽;4、输料管;5、X轴电机;6、Z轴滑轨;7、Y轴电机;8、Y轴滑轨;9、Z轴电机;10、X轴滑轨;11、料浆泵;12、喷头;13、模型土工格栅;14、光纤光栅传感器;15、计算机系统;16、光纤数据线;17、光纤光栅采集系统;18、双向格栅;19、三向格栅;20、单向格栅。

实用新型专利
1 实用新型名称:一种多层土工格栅及应用其的结构
申请号:CN202320260566
公开号:CN219430728U
授权公告日:2023.07.28
专利权人:山东大庚工程材料科技有限公司
  本实用新型公开了一种多层土工格栅及应用其的结构,包括土工格栅包括基片、格栅部、加固网以及连接部。基片与斜坡的土壤表面接触;格栅部包括第一格栅网和第二格栅网,第一格栅网位于基片的下表面,第二格栅网位于第一格栅网的下表面;加固网位于第二格栅网的下表面;连接部包括连接杆,连接杆依次贯穿基片、第一格栅网、第二格栅网以及加固网插入土壤内,连接杆外部涂有防腐层;基片、第一格栅网、第二格栅网以及加固网的网孔直径逐渐减小。本实用新型提供的一种多层土工格栅,每层网片通过连接杆与土壤进行连接,连接杆外部涂有防腐层,从而能够增加连接杆的抗腐蚀能力,同时还有利于提高土工格栅与土壤之间的附着力。

图1 常见接线端子的结构示意图

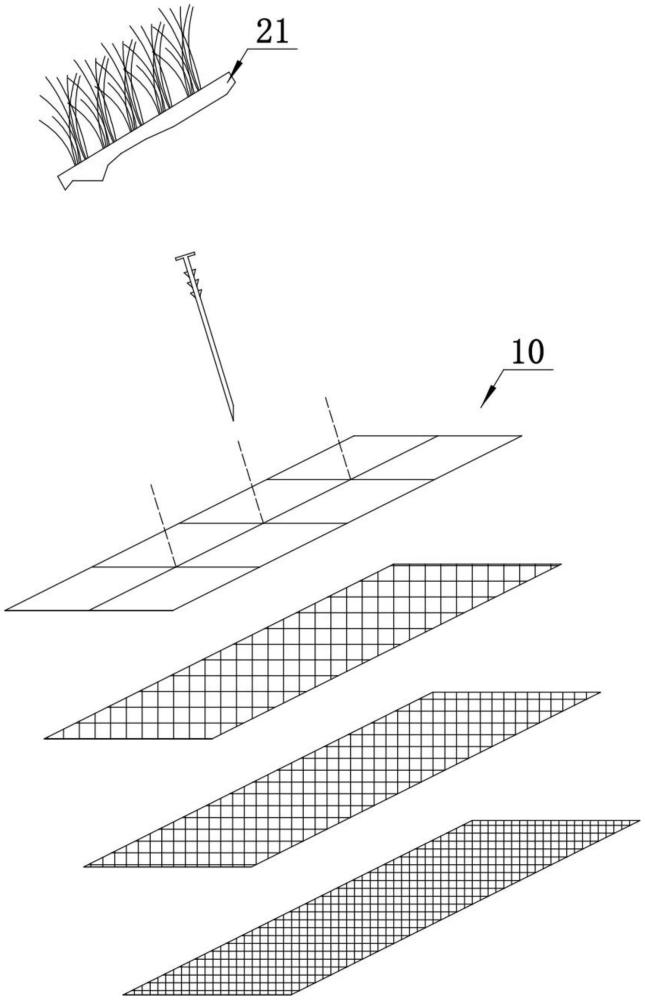

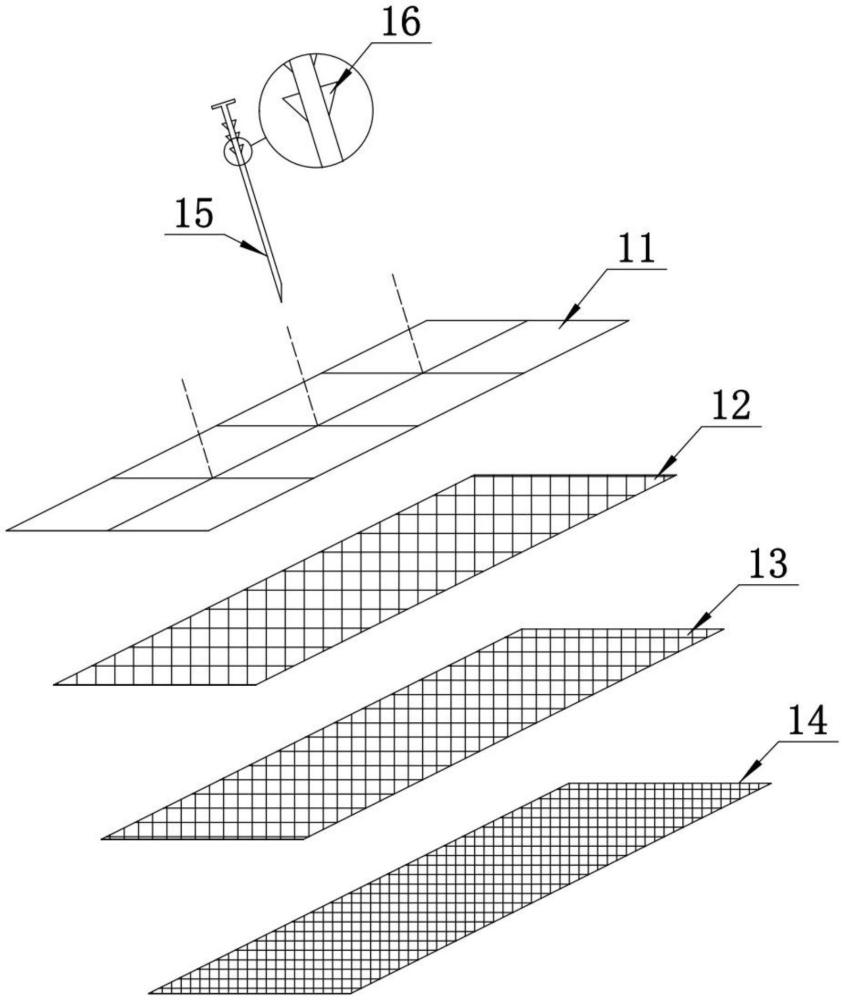

图2 本实用新型一种多层土工格栅的主视图

  图例说明:
  10、土工格栅;11、基片;12、第一格栅网;13、第二格栅网;14、加固网;15、连接杆;21、植被垫。

2 实用新型名称:一种土工格栅加工用冲孔设备
申请号:CN202320151720
公开号:CN219401904U
授权公告日:2023.07.25
专利权人:湖北力特土工材料有限公司
  本实用新型涉及土工格栅加工技术领域,且公开了一种土工格栅加工用冲孔设备,包括操作台,操作台上表面安装有固定装置,且上表面靠近固定装置的一侧安装有冲孔装置,操作台包括机床、凹槽与拉屉,凹槽开设于机床上表面,且底端安装有拉屉,固定装置包括支撑板、固定轴、底座、U型架、通槽、滑槽、卡板、衔接块、限位块、冲孔板、螺栓、紧轴、托架、电机、转轴与卡槽,冲孔装置包括支架、伸缩轴、安装套、冲孔床与冲孔刀,支架安装于机床侧边,且侧边安装有伸缩轴,安装套安装于伸缩轴顶端。该装置便于对碎屑进行处理,增加装置的清洁力度,通过调节卡板与冲孔板之间的间距,便于固定格栅,且实现自动回卷的效果。

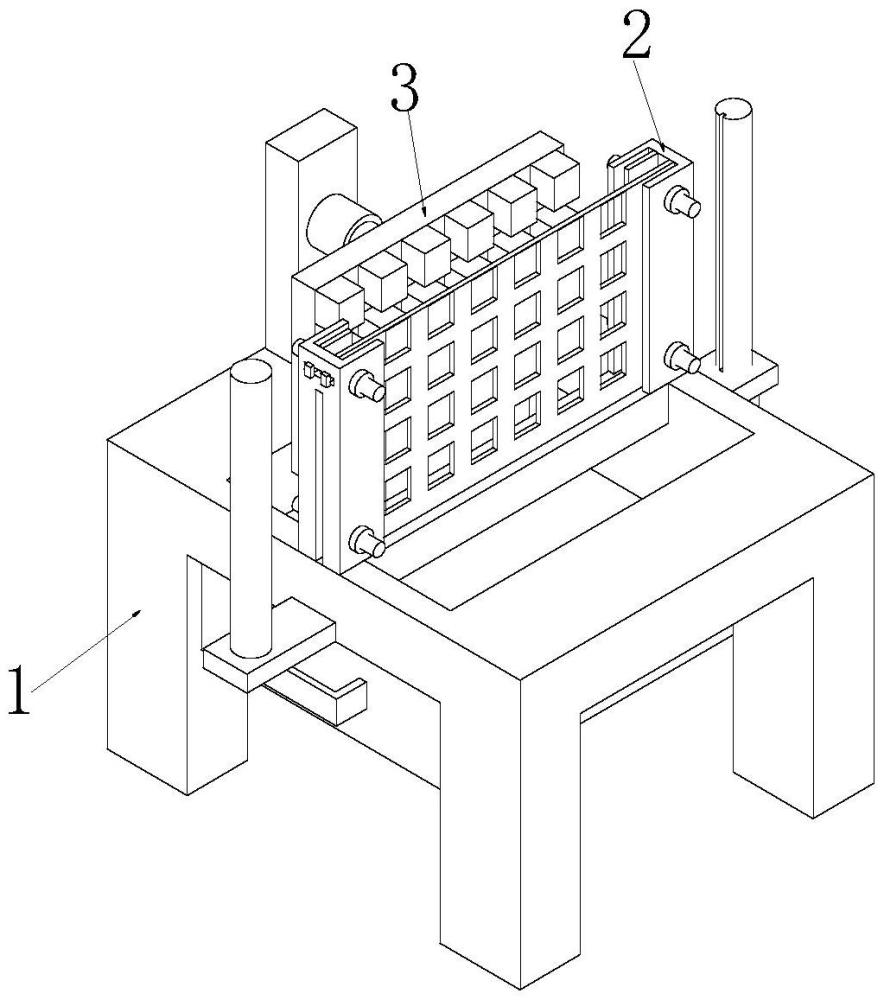

图1 立体结构示意图

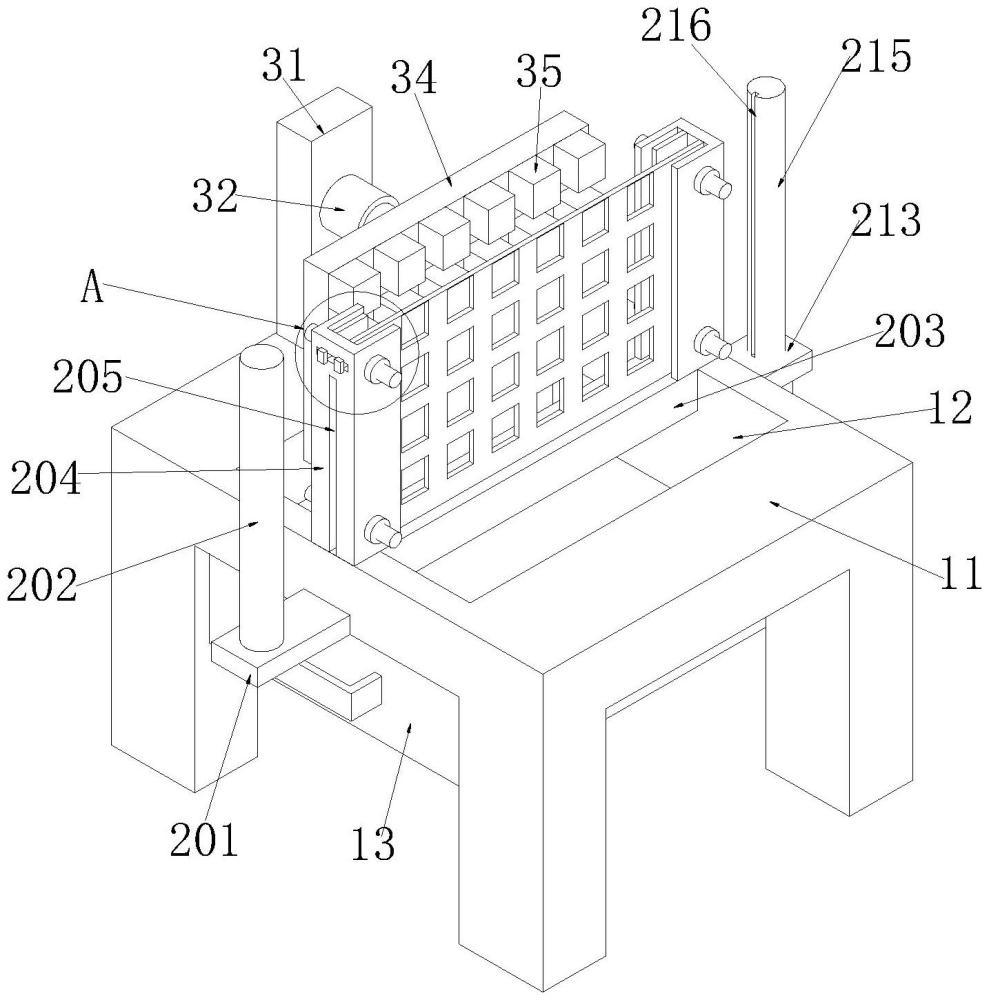

图2 等轴侧视示意图

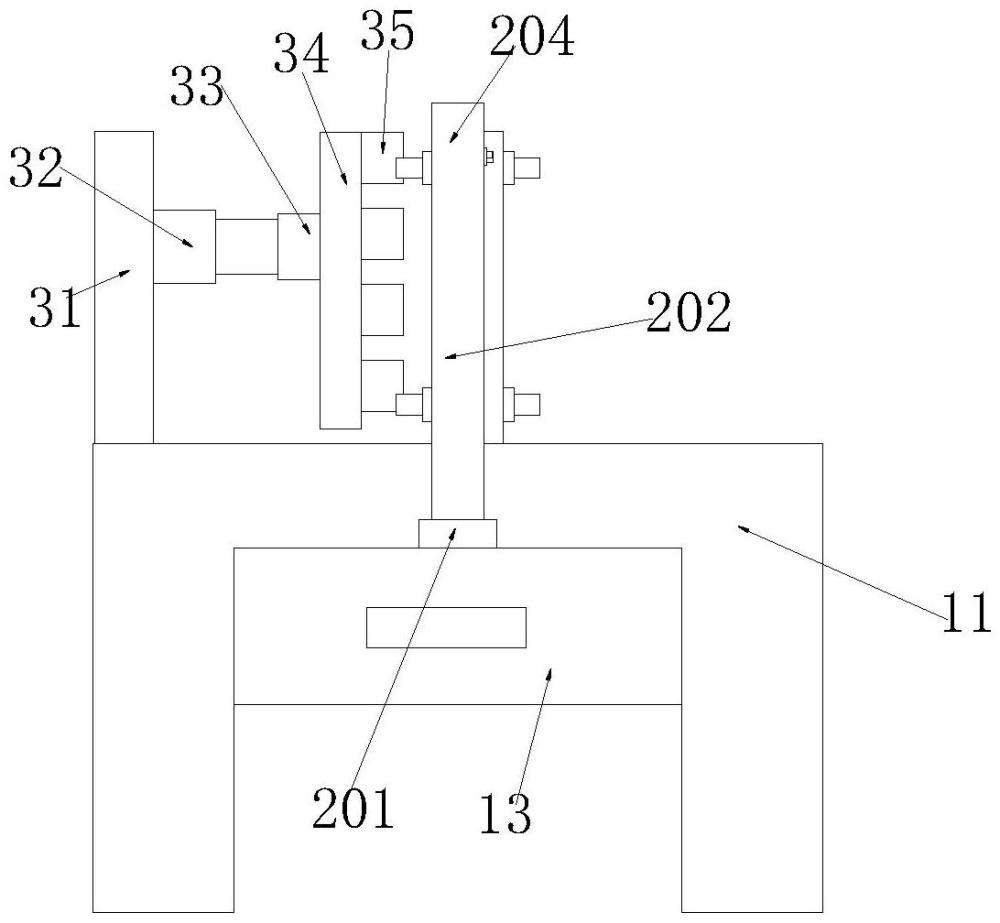

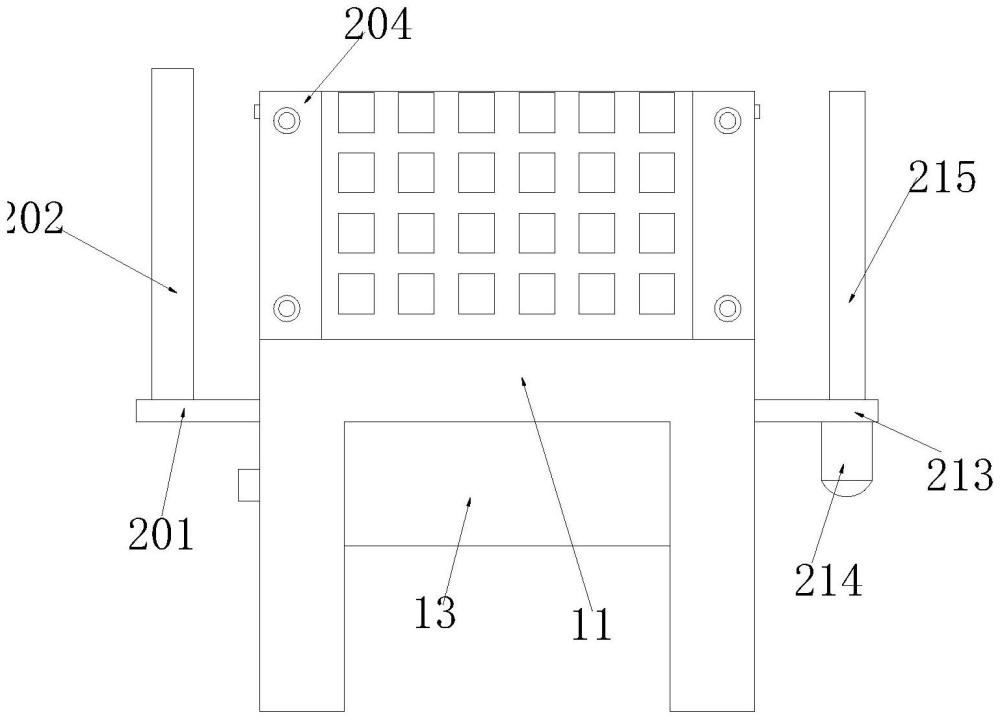

图3 前视示意图
图4 侧视示意图

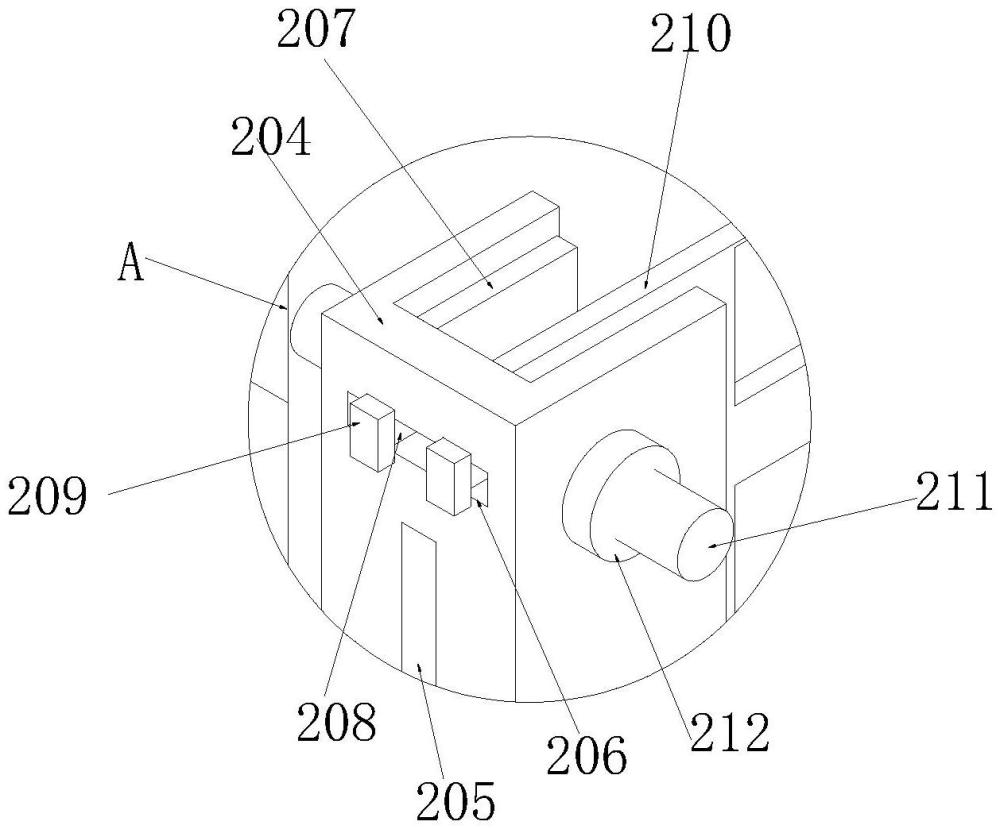

图5 图2中A的放大示意图
  图例说明:
  1、操作台;2、固定装置;3、冲孔装置;11、机床;12、凹槽;13、拉屉;201、支撑板;202、固定轴;203、底座;204、U型架;205、通槽;206、滑槽;207、卡板;208、衔接块;209、限位块;210、冲孔板;211、螺栓;212、紧轴;213、托架;214、电机;215、转轴;216、卡槽;31、支架;32、伸缩轴;33、安装套;34、冲孔床;35、冲孔刀。

3 实用新型名称:一种高填方加筋边坡体内部排水结构
申请号:CN202223045646
公开号:CN219386351U
授权公告日:2023.07.21
专利权人:华南理工大学
  本实用新型涉及一种高填方加筋边坡体内部排水结构,包括分级加筋边坡结构和坡体下部加筋土挡土墙,所述边坡按每级一定的高度进行分层加筋,并在每级填土的底部布设特定的级配碎石排水结构,及时排出入渗到每一级的水分,所述边坡每级边坡都设有平台,所述平台底部设有盲沟。每一层土工格栅填土边缘都用土工袋和钢网面板进行反包处理,所述土工袋上种植与当地气候相适应的植被,本实用新型高填方加筋边坡坡体排水结构相较与以往同类工程结构在解决工程安全问题、考虑减少填挖、节约用地等问题上进一步提升,对边坡内部排水的速度,边坡坡体的排水效率,边坡结构的稳定性方面都有一定提升。

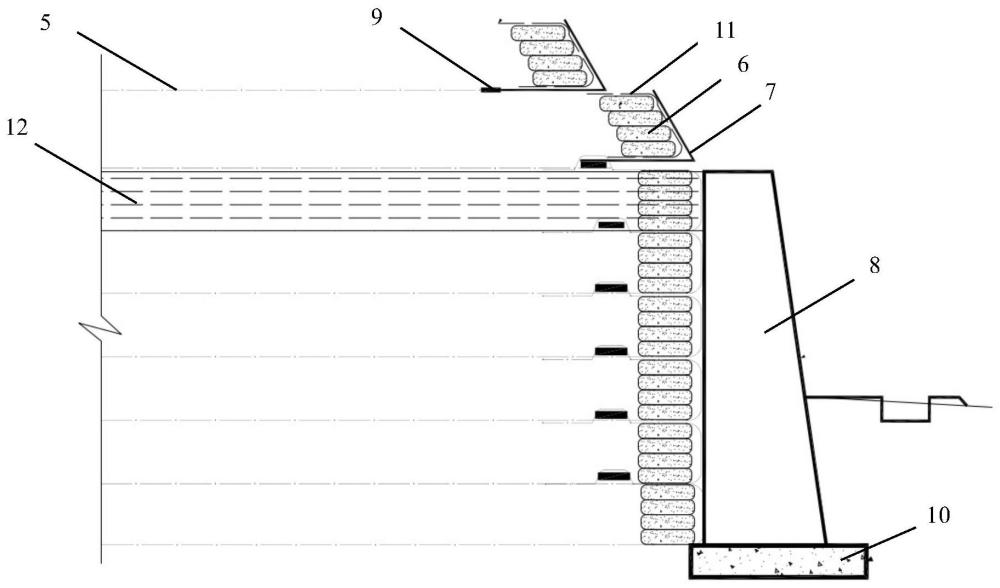

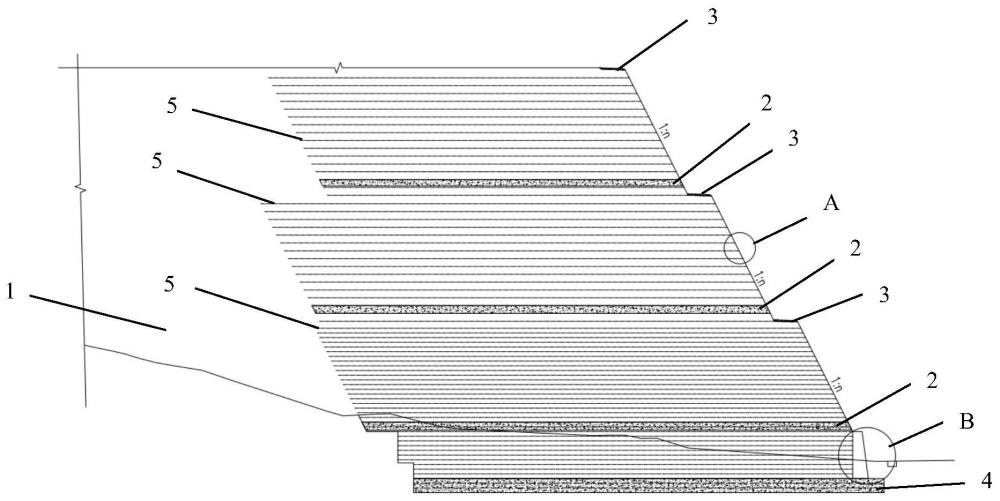

图1 结构示意图

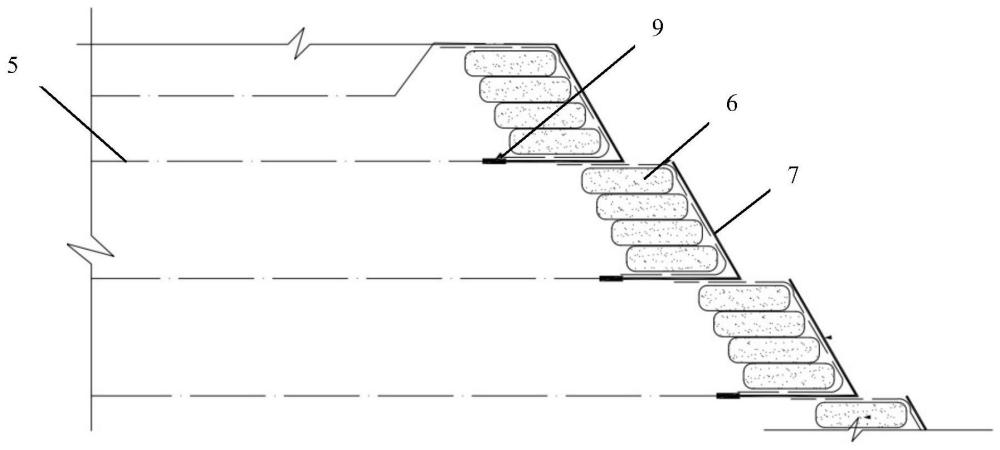

图2 图1中A处平面放大示意图
图3 图1中B处平面放大示意图

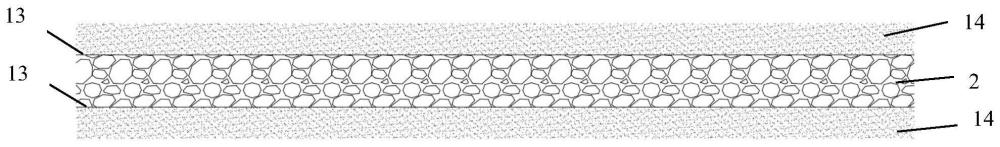

图4 级配碎石排水层横断面结构放大示意图

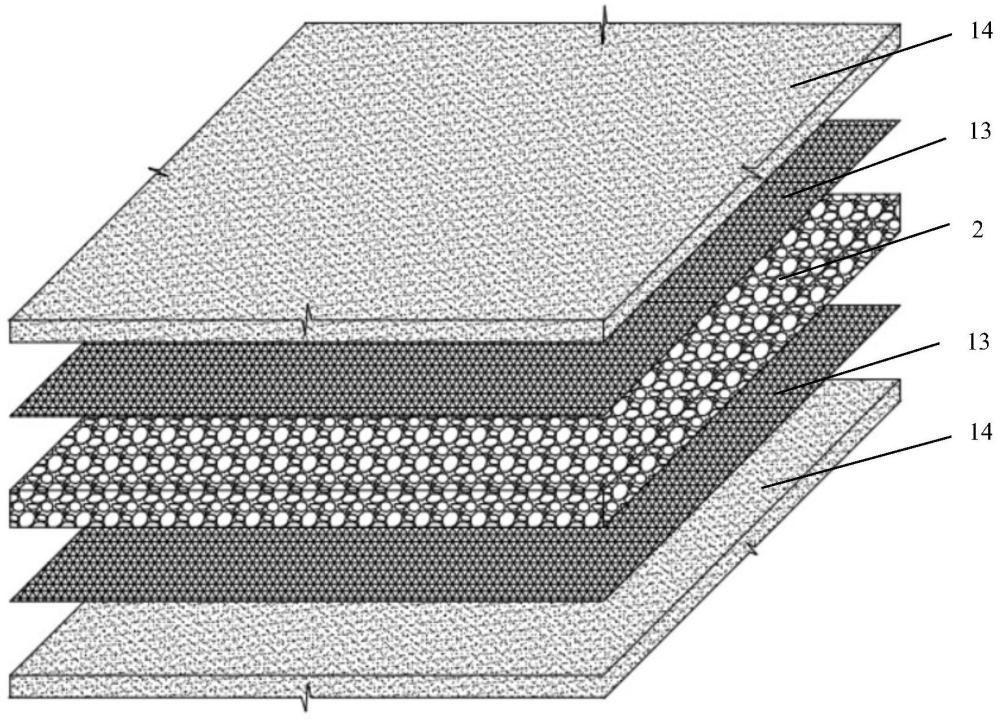

图5 实施例级配碎石排水层结构详解示意图
  图例说明:
  1、边坡;2、碎石排水层;3、平台;4、边坡体碎石基础;5、土工格栅;6、土工袋;7、钢网面;8、护坡挡土墙;9、连接棒;10、挡土墙混凝土基础;11、三向土工格栅;12、隔水层;13、土工织物;14、填土层。

4 实用新型名称:一种用于塑料土工格栅板材的冲针及其加工设备
申请号:CN202223158383
公开号:CN219380872U
授权公告日:2023.07.21
专利权人:山东路德新材料股份有限公司; 泰安路德工程材料有限公司
  本实用新型涉及塑料土工格栅板材加工设备技术领域,具体地说是一种用于塑料土工格栅板材的冲针及其加工设备,其中,冲针的顶面中心处向下开设有球形的凹槽。本申请在使用中,首先冲针上设有凹槽能使得冲针在冲孔时,由于冲针边缘至冲针中部存在一定的厚度,该厚度类似于刀片,在冲孔时,能使得冲孔根据快捷,同时在冲针磨损严重需要打磨冲针时,由于冲针上开设有凹槽,因此凹槽处无需工人打磨,进而使得工人打磨面积减小,使得工人在打磨时,节省工人的时间和体力。

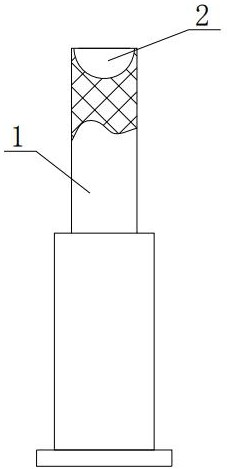

图1 冲针的结构示意图

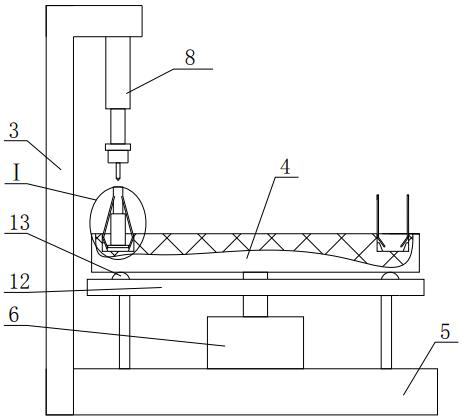

图2 冲针加工设备结构示意图

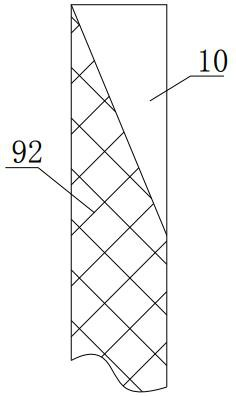

图3 卡槽示意图

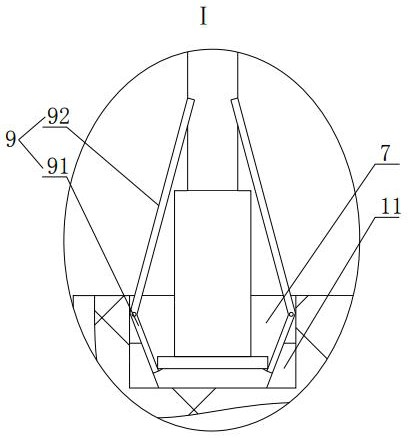

图4 图2的I局部放大图
  图例说明:
  1、冲针;2、凹槽;3、支撑架;4、圆盘;5、底板;6、旋转电机;7、插槽;8、伸缩气缸;9、拐杆;10、卡槽;11、磁铁;12、支撑板;13、滚珠;91、支撑杆;92、旋转杆。

5 实用新型名称:一种土工格栅的固定组件
申请号:CN202320239291
公开号:CN219315683U
授权公告日:2023.07.07
专利权人:山东大庚工程材料科技有限公司
  本实用新型公开了一种土工格栅的固定组件,包括压合部、插杆以及第一限位件。压合部包括横向压板和纵向压板,横向压板和纵向压板呈十字交叉设置,并且横向压板和纵向压板的底部均设置有沿各自长度方向分布的卡槽,横向压板和纵向压板分别通过卡槽与横向肋条和纵向肋条连接;插杆依次贯穿横向压板和纵向压板的交叉位置以及横向肋条和纵向肋条的交叉位置并插入基础内;第一限位件设置在插杆上,并且插杆与压合部连接时,第一限位件位于土工格栅的下方。本实用新型的土工格栅的固定结构,在横向肋条和纵向肋条上设置压合部,能够使横向肋条和纵向肋条连接连接更加稳固,另外,在插杆上设置第一限位件,有利于增加插杆的稳定性。

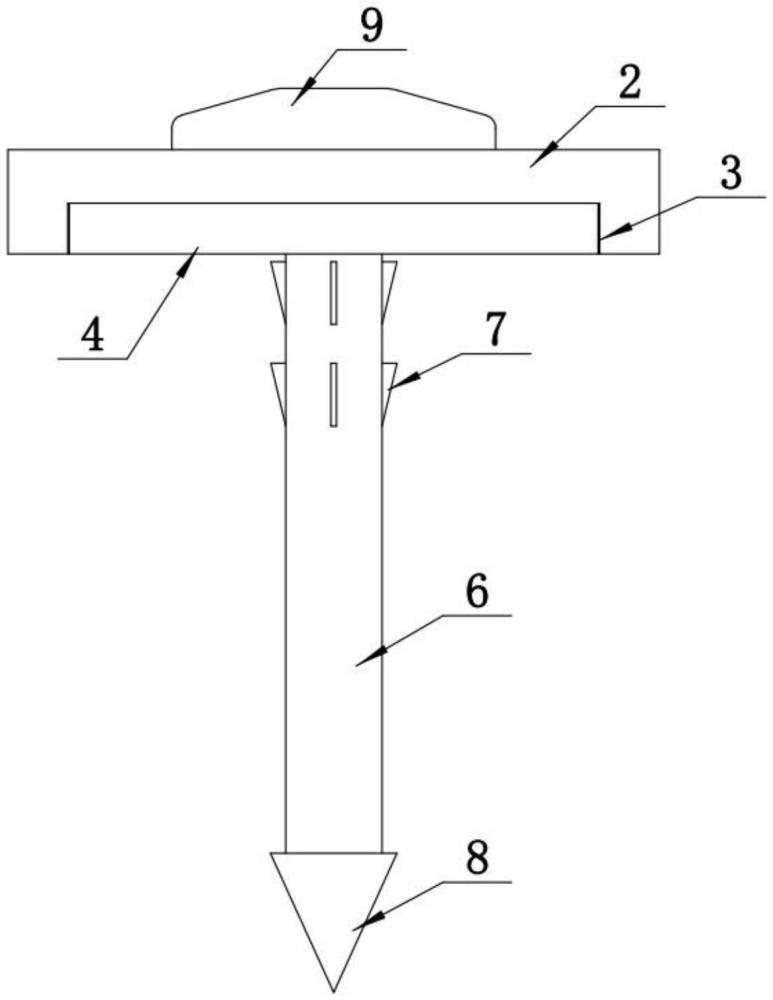

图1 固定组件的主视图

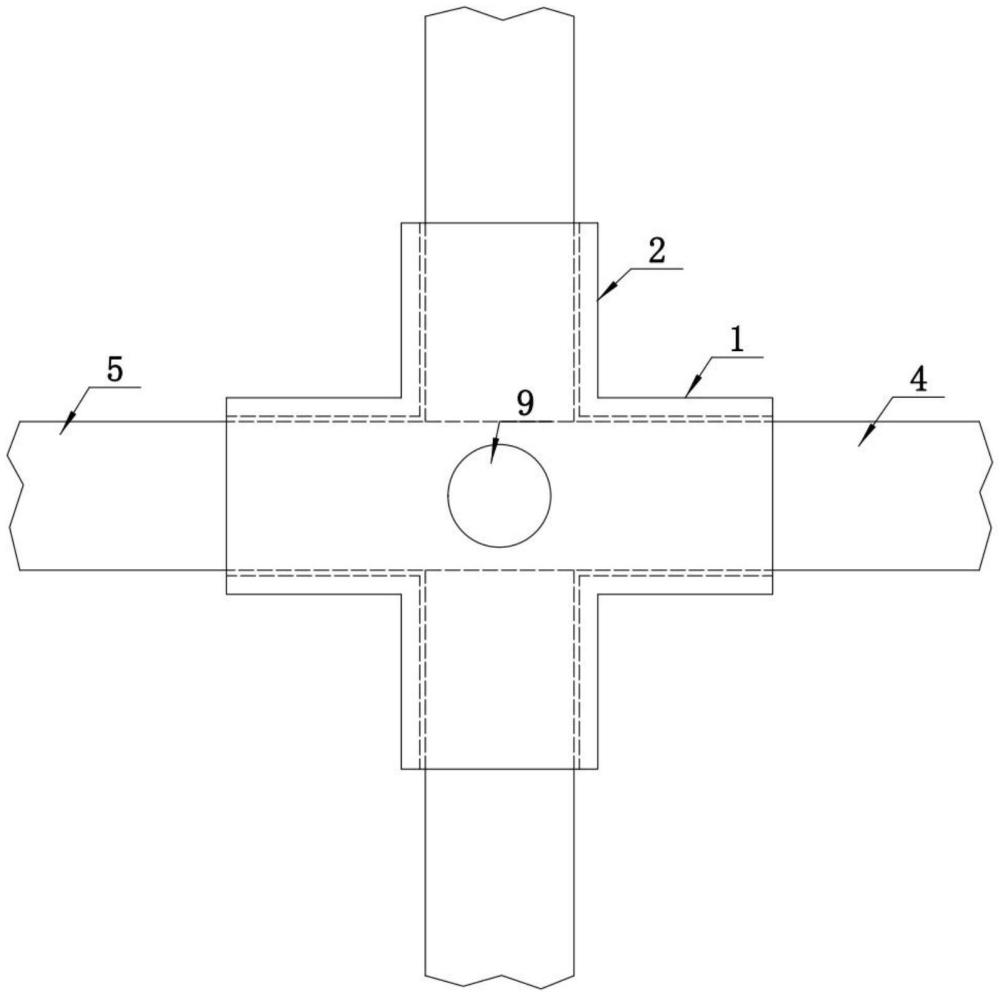

图2 固定组件的俯视图

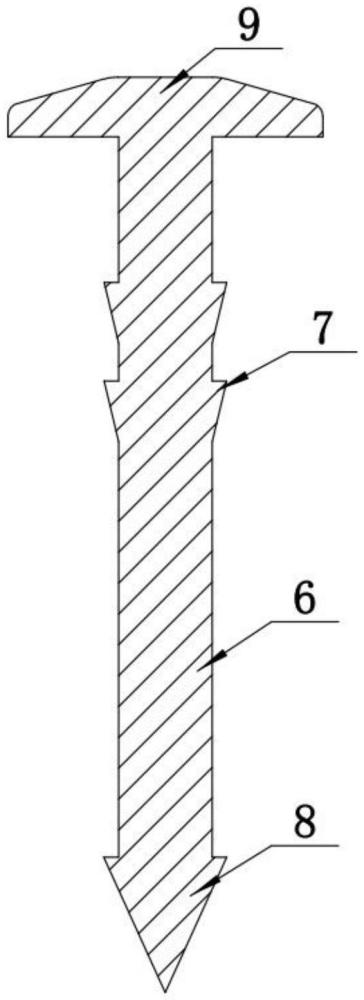

图3 插杆的剖面图
  图例说明:
  1、横向压板;2、纵向压板;3、卡槽;4、横向肋条;5、纵向肋条;6、插杆;7、第一限位件;8、第二限位件;9、限位板。


------摘录自“国家知识产权局网站”
