为适应工程对土工格栅性能的需求,拓展土工格栅的功能和应用范围,基于相关技术的发展和生产设备的更新,会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用,增进技术人员对土工格栅产品的认识,加强沟通交流,中国土工合成材料工程协会秘书处继续收集整理了2023年4月份协会会员单位授权的土工格栅相关专利,如有遗漏,请及时向秘书处反馈,以便整理汇总。
发明专利
1 发明名称:一种高填方盖板涵柔性减载体系及施工方法申请号:CN201710137205 公开号:CN106836034B 授权公告日:2023.04.28 专利权人:山西省交通科学研究院; 山西交科公路勘察设计院 本发明属于高速公路路基施工技术领域,涉及一种高填方盖板涵柔性减载体系及施工方法,该高填方盖板涵柔性减载体系包括灌浆碎石沟槽、底层土工格栅、顶层土工格栅、柔性填料层以及路基填土;灌浆碎石沟槽沿盖板涵的轴向设置在地基中;灌浆碎石沟槽是两个且并行设置;灌浆碎石沟槽中填充有碎石以及灌填在碎石之间的浆液;底层土工格栅铺设在地基的上表面并与灌浆碎石沟槽固定连接;盖板涵设置在底层土工格栅的上表面;顶层土工格栅以及柔性填料层自上而下依次设置在盖板涵顶部;顶层土工格栅的顶部以及盖板涵的两侧部均填充有路基填土。本发明提供了一种质量可控、施工简便以及适应范围广的高填方盖板涵柔性减载体系及施工方法。 ![]()

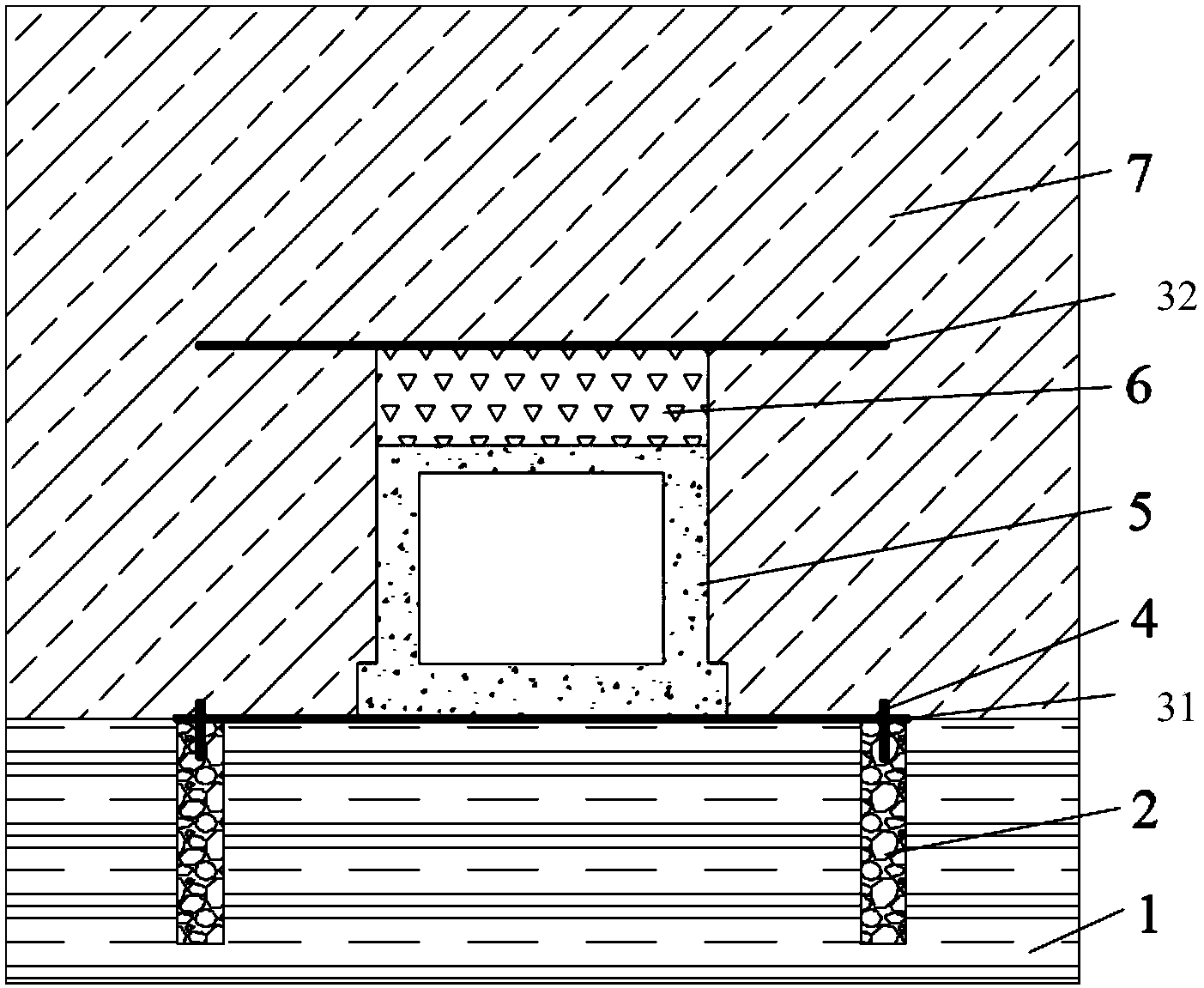

图1高填方盖板涵柔性减载体系的剖视结构示意图

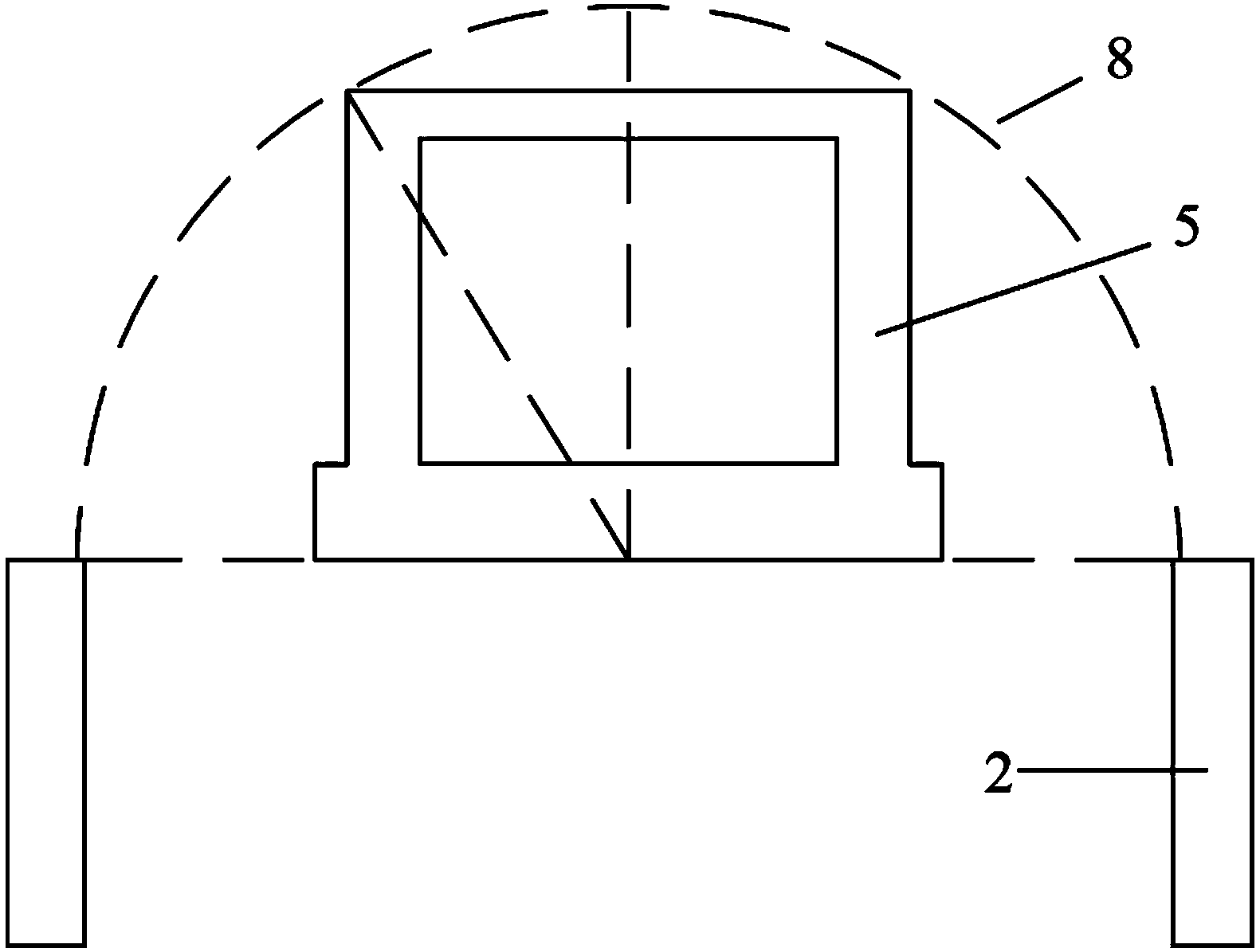

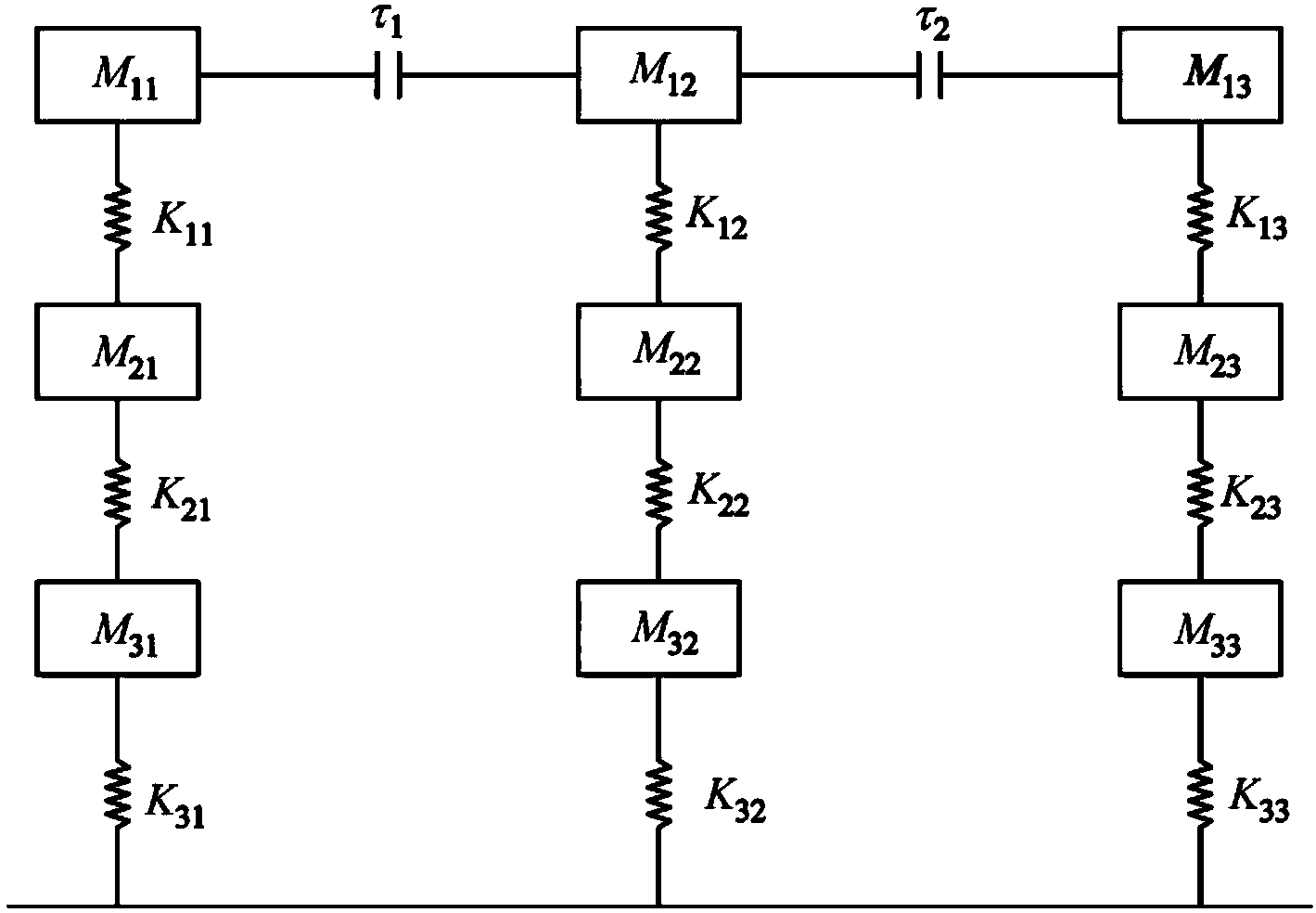

图例说明:![]() 图2填土-涵洞-地基作用机理示意图 ![]() 图3减载体系产生的土拱效应示意图 1、地基;2、灌浆碎石沟槽;31、底层土工格栅;32、顶层土工格栅;4、预埋锚固钉;5、盖板涵;6、柔性填料层;7、路基填土;8、土拱效应轮廓线。 2 发明名称:土工格栅加筋智能嵌固装置安装方法 申请号:CN202210393290 公开号:CN114753405B 授权公告日:2023.04.18 专利权人:河海大学 本发明涉及土工格栅加筋智能嵌固装置安装方法。装置包括子嵌固件和母嵌固件,子嵌固件的下表面和母嵌固件的上表面分别排布有锯齿,子嵌固件的锯齿与母嵌固件的锯齿交错设置且相互插接;筋条夹持在子嵌固件的锯齿与母嵌固件的锯齿之间;子嵌固件和母嵌固件的锯齿中至少一个锯齿为压力传感锯齿。方法为:根据预设的土工格栅的铺设位置,确定土工格栅加筋智能嵌固装置的位置;然后在该位置的土中挖出一个凹槽以容纳母嵌固件;铺设土工格栅,将子嵌固件扣放于母嵌固件,使得筋条与压力传感锯齿之间相互挤压,压力传感锯齿测量筋条的拉力;继续铺设填土,直至将土工格栅加筋智能嵌固装置埋设完成。本发明能测得筋条的拉力,从而能提前预警。 ![]()

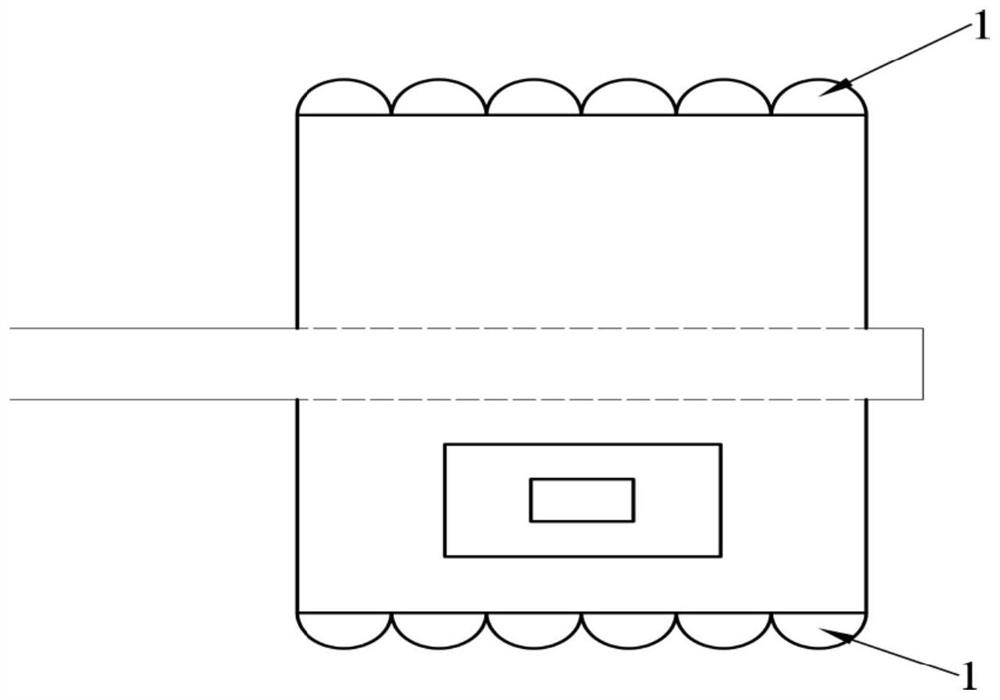

图1 端面视图

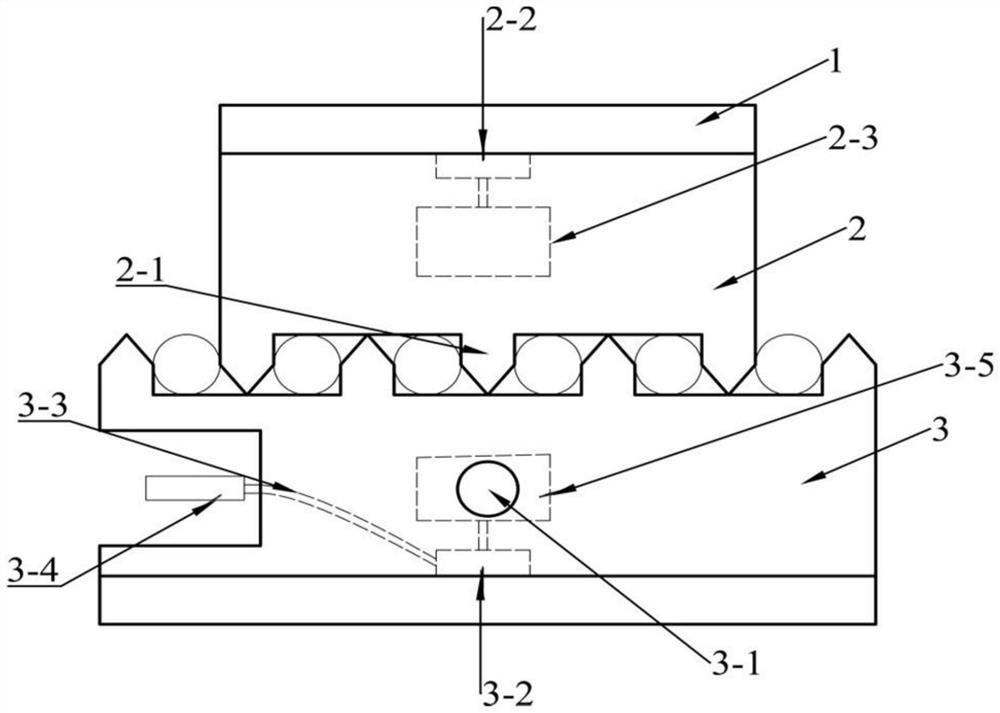

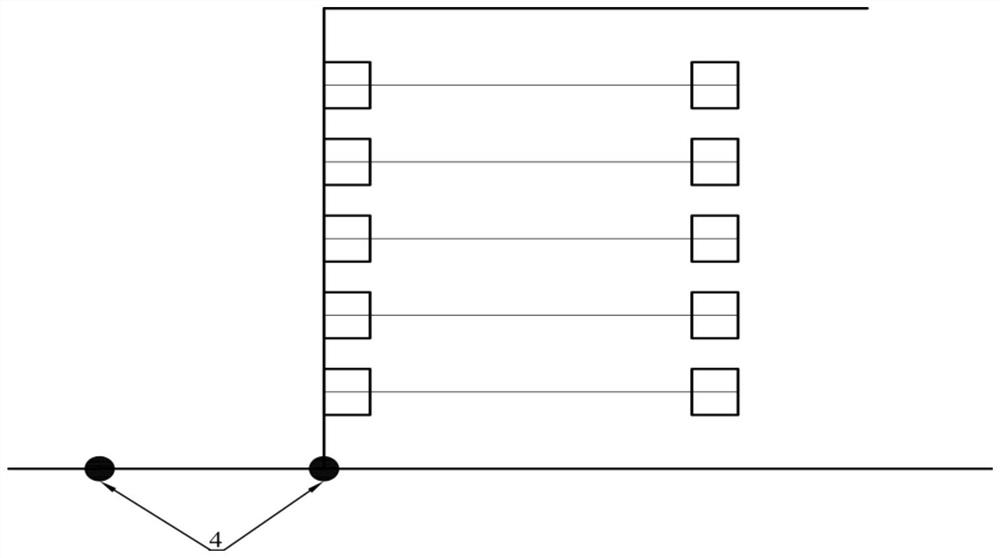

图例说明:![]() 图2 侧视图 ![]() 图3 装置安装于加筋土挡墙内部示意图 1、波浪体;2、子嵌固件;2-1、压力传感锯齿;2-2、子电池;2-3、子信号发射器;3、母嵌固件;3-1、土压力盒;3-2、母电池;3-3、渗压计电缆;3-4、振动式渗压计;3-5、母信号接收器;4、外信号接收器。 3 发明名称:基于塑化的土工格栅和制备方法 申请号:CN201710755538 公开号:CN107489081B 授权公告日:2023.04.07 专利权人:山东鑫天河新材料科技有限公司 一种基于塑化的土工格栅和制备方法,包含有具有石英砂层的土工格栅本体、设置为与石英砂层连接并且作为石英砂层的附着基体的内部体,设置为与石英砂层连接并且作为石英砂层的保护基体的外部体,通过内部体和外部体的夹持,把石英砂层进行附着固定,通过石英砂层与混凝土层结合,不再在玻纤格栅上增加粘结层,因此提高了土工格栅与混凝土层的结合力。 ![]()

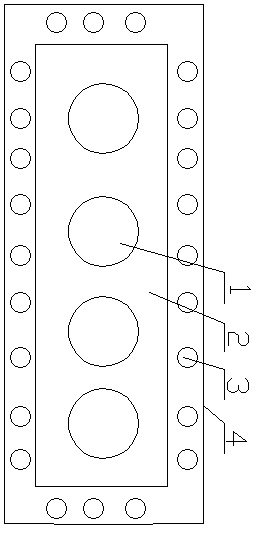

图1 一种基于塑化的土工格栅的示意图
图例说明:1、格栅;2、塑化层;3、石英砂层;4、PE膜。 4 发明名称:基于十轴传感器的阻值机敏格栅变形测试系统及方法 申请号:CN201811639188 公开号:CN109458924B 授权公告日:2023.04.07 专利权人:山东大学; 山东大道新材料科技有限公司 本公开提供了一种基于十轴传感器的阻值机敏格栅变形测试系统及方法,包括:包括:数据采集模块、信息传输模块、控制模块、监测数据处理模块、监测数据管理模块、数据分析预测模块及移动服务端。本公开采用将十轴传感器、金属丝与土工格栅相结合的方法,利用十轴传感器实时收集土工格栅监测点的加速度、角度、角速度、磁场等数据,将金属丝连入电路,对金属丝电阻进行实时监测,并将以上数据传给服务器或者云端存储,进行后期数据处理与分析可得土工格栅监测点的变形量和位移,实现对结构破坏情况的动态监测,从而根据已有数据对结构破坏的发展进行预测,以便及时采取相应的防护措施。 ![]()

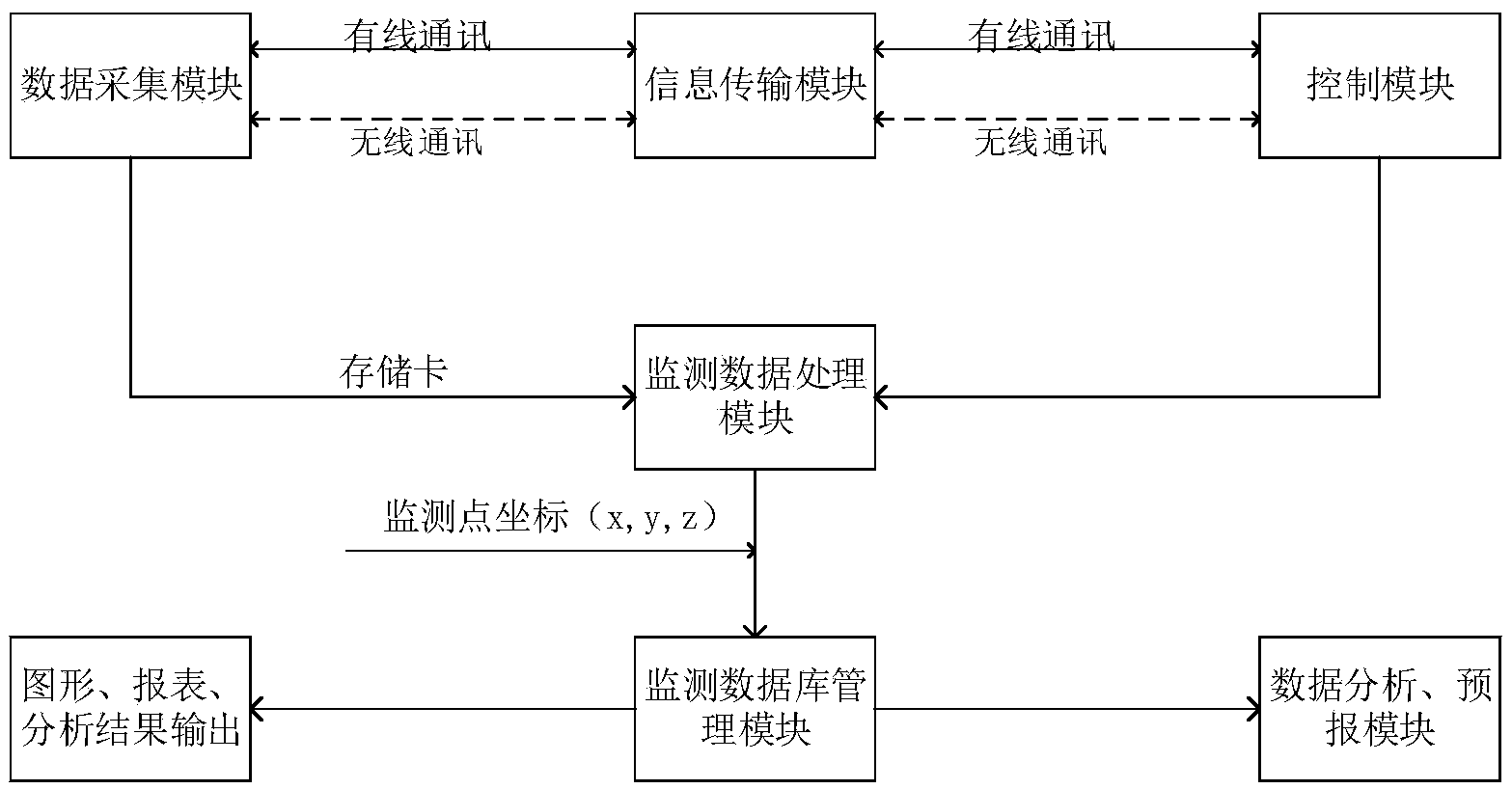

图1 结构框架示意图

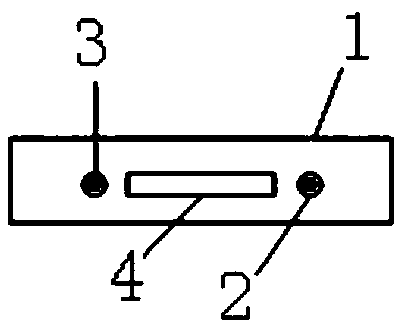

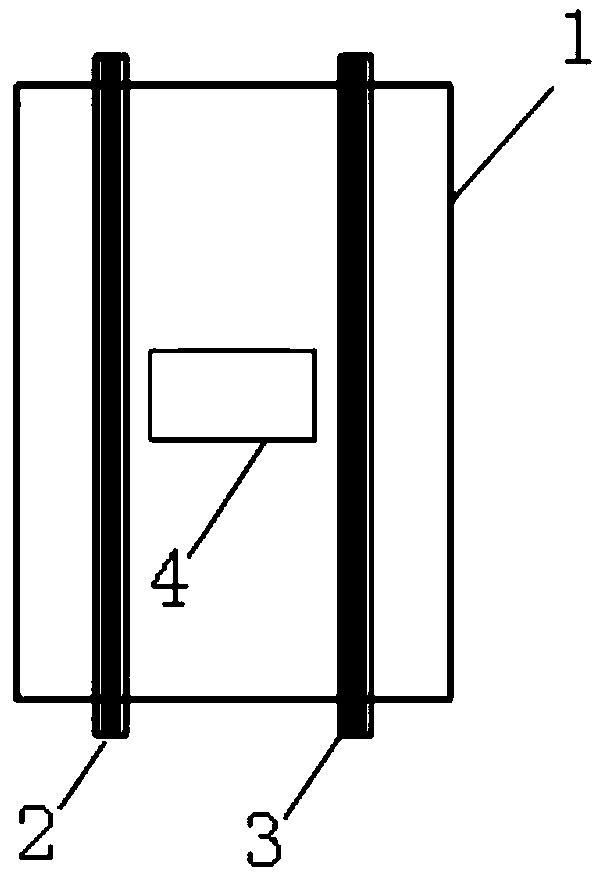

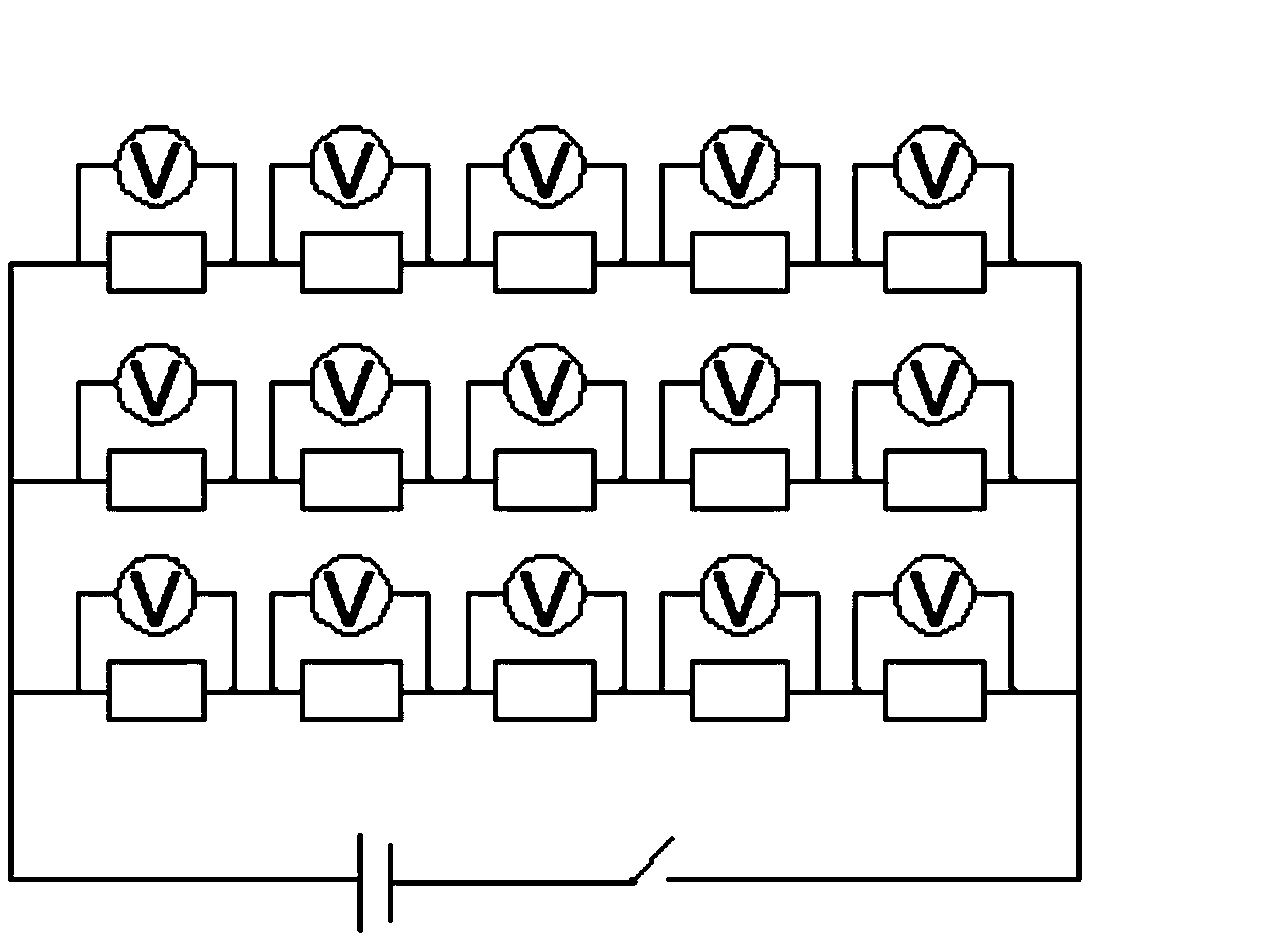

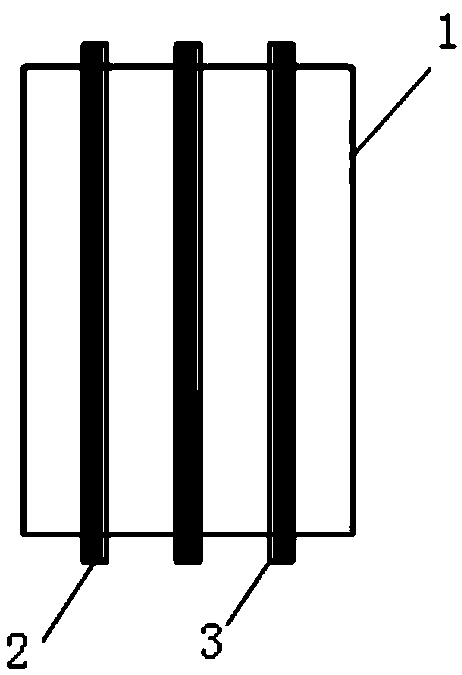

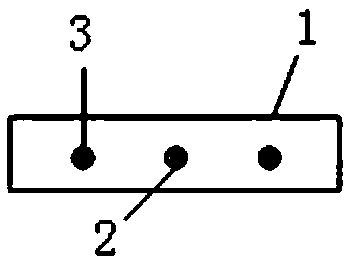

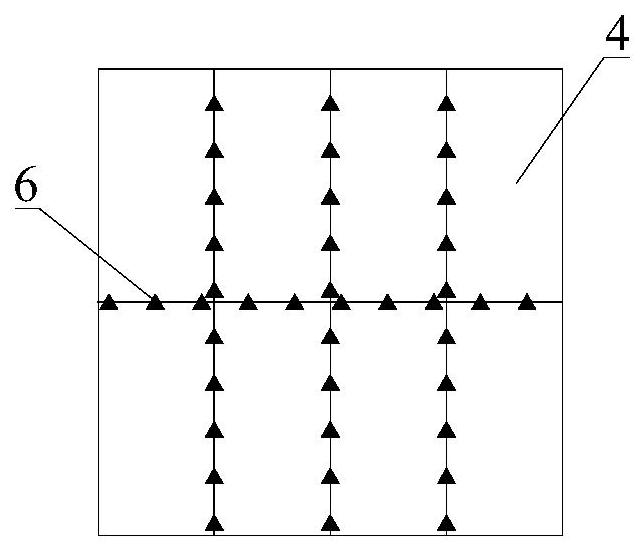

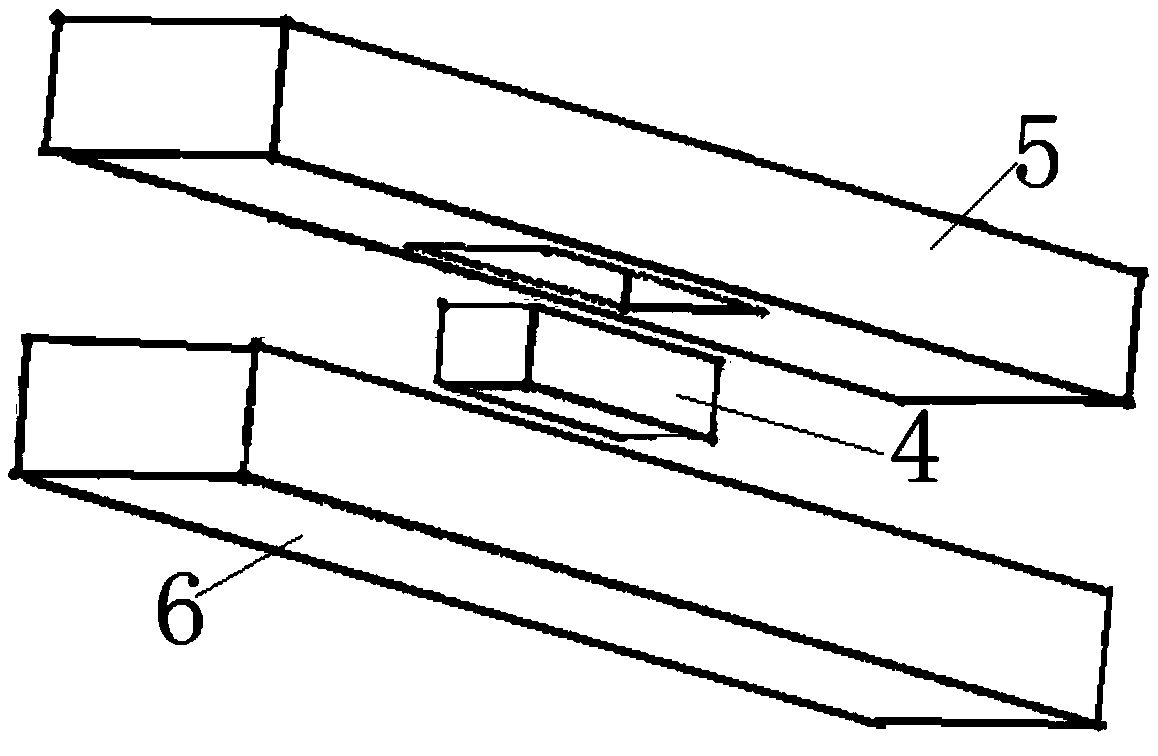

图例说明:![]() 图2 阻值机敏格栅的截面示意图 ![]() 图3 阻值机敏格栅的示意图 ![]() 图4嵌有十轴传感器芯片的阻值机敏新型格栅截面示意图 ![]() 图5 嵌有十轴传感器芯片的阻值机敏新型格栅示意图 ![]() 图6 的金属丝电路连接示意图 ![]() 图7 十轴传感器芯片嵌入土工格栅示意图 1、土工格栅;2、绝缘防护层;3、金属丝;4、十轴传感器芯片;5、上肋条;,6、下肋条。
实用新型专利
1 实用新型名称:新型PP焊接土工格栅申请号:CN202223183535 公开号:CN218911351U 授权公告日:2023.04.25 专利权人:山东路源工程材料有限公司 本实用新型涉及土工格栅的技术领域,特别是涉及一种新型PP焊接土工格栅,其经PP焊丝与纵向格栅的叠焊,以及纵向格栅与横向格栅之间的加强焊接,使其连接更加稳定,不易开焊受损,提高可靠性;包括纵向格栅条、横向格栅条座、横向格栅条、十字横向叉条、十字纵向叉条和PP焊丝,纵向格栅条纵向两侧定距连接有多组横向格栅条座,PP焊丝纵向定距连接有多组十字纵向叉条,每组十字纵向叉条左右侧中部分别与一组十字横向叉条内端相连接,此外横向设置有横向格栅条。 ![]()
图1 结构示意图轴视图

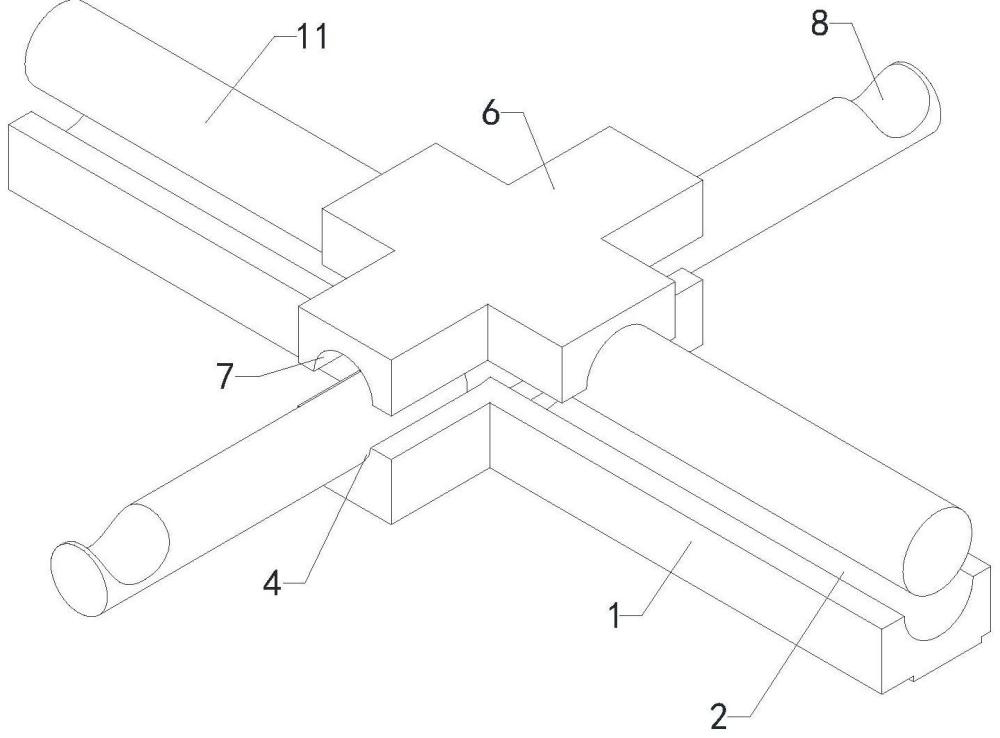

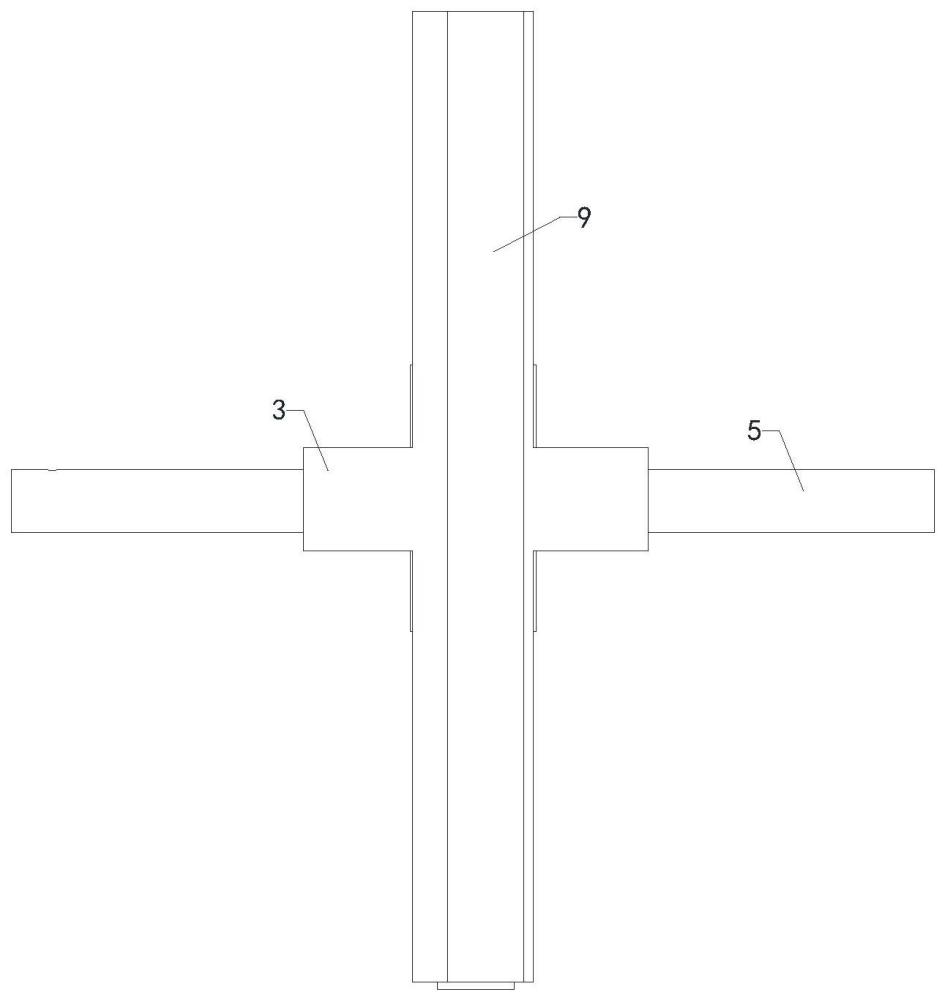

图例说明:![]() 图2 图1的底视图 ![]() 图3图1的前视图 1、纵向格栅条;2、PP焊丝槽;3、横向格栅条座;4、横向格栅条下嵌槽;5、横向格栅条;6、十字横向叉条;7、横向格栅条上嵌槽;8、PP焊丝接口槽;9、刻度标;10、十字纵向叉条;11、PP焊丝。 2 实用新型名称:一种双层土工格栅 申请号:CN202223265430 公开号:CN218880905U 授权公告日:2023.04.18 专利权人:山东大庚工程材料科技有限公司 本实用新型公开了一种双层土工格栅,包括第一格栅层、第二格栅层以及连接组件。第一格栅层包括第一横向筋条和第一纵向筋条,并且第一横向筋条和第一纵向筋条交叉的位置设置有贯穿二者的连接孔;第二格栅层设置在第一格栅层的上方,第二格栅层包括第二横向筋条和第二纵向筋条;连接组件用于连接第一格栅层和第二格栅层,连接组件包括连接柱,连接柱固定在第二格栅层的底面,并且连接柱一一对应连接于连接孔。本实用新型提供的双层土工格栅,在第二格栅层的底部设置连接柱,连接柱能够穿过连接孔嵌入土体内,从而能够增加双层土工格栅与土体之间的嵌锁能力,并提高土体的稳定性。 ![]()
图1 结构示意图
![]()

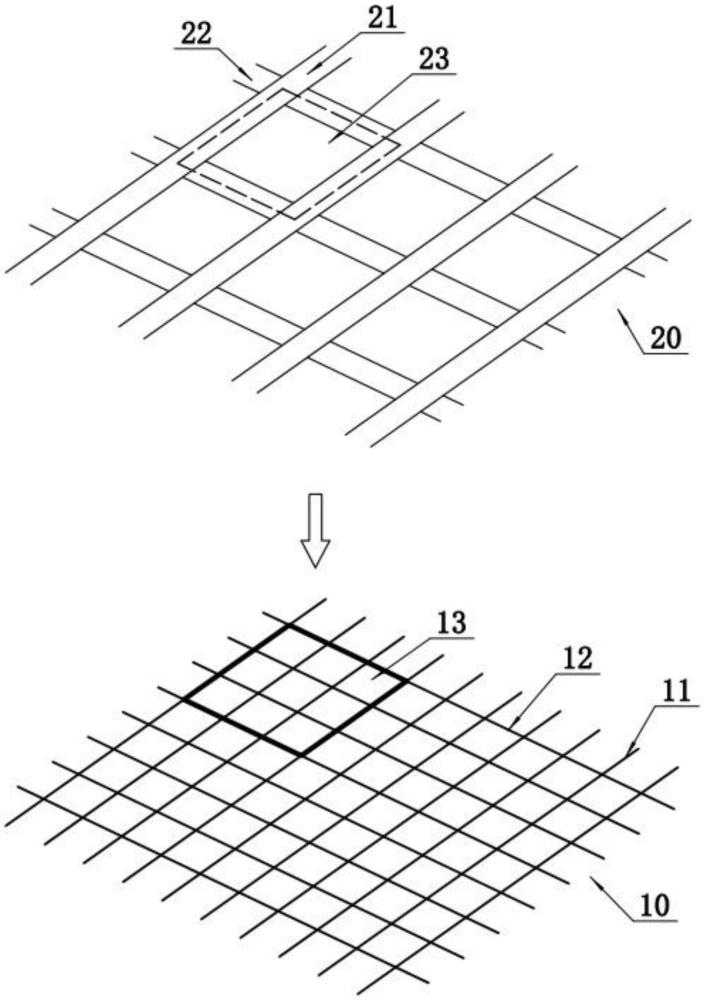

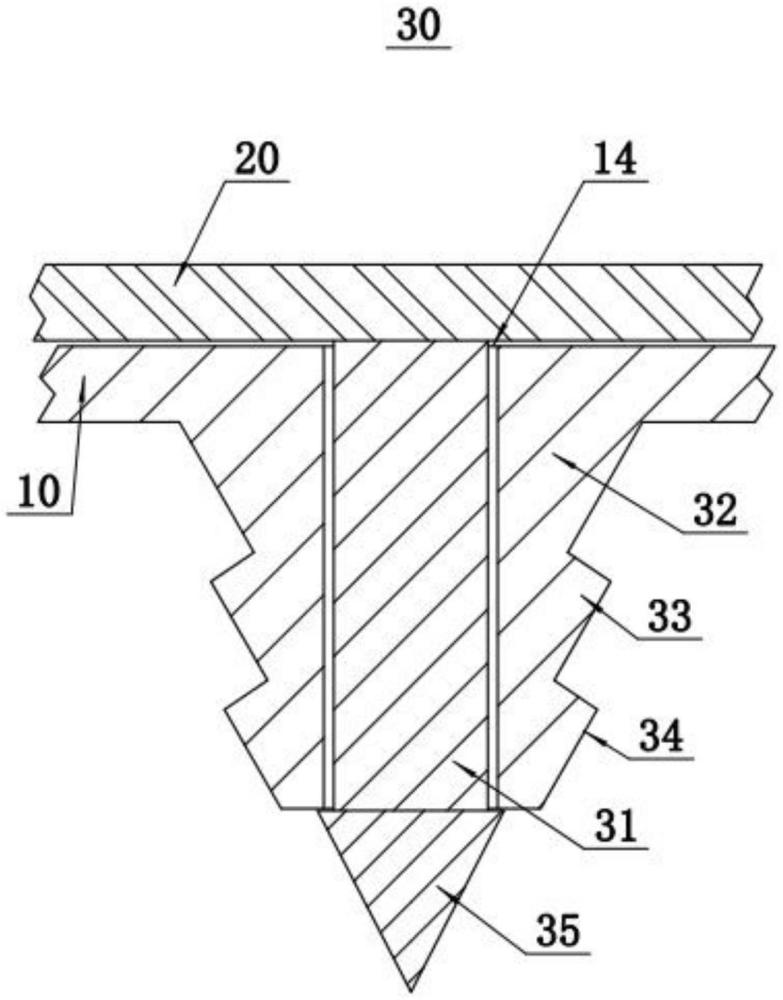

图2 连接组件的结构示意图
图例说明:10、第一格栅层;11、第一横向筋条;12、第一纵向筋条;13、第一网格;14、连接孔;20、第二格栅层;21、第二横向筋条;22、第二纵向筋条;23、第二网格;30、连接组件;31、连接柱;32、连接筒;33、卡环;34、导向面;35、尖锐部。 3 实用新型名称:一种小流域水土保持护坡系统 申请号:CN202320398844 公开号:CN218880749U 授权公告日:2023.04.18 专利权人:水利部交通运输部国家能源局南京水利科学研究院 本实用新型公开了一种小流域水土保持护坡系统,涉及水土保持技术领域,包括设于河道底部边缘的基础结构,所述基础结构上设有护岸,所述护岸底部设有若干层叠的生态袋,相邻生态袋之间设有土工格栅,所述护岸的中上部设有消能池,所述护岸的顶部向外侧延伸有平地,所述平地上设有生态石笼和生态隔离带,所述平地外侧延伸有坡耕地,所述坡耕地顶部向外侧延伸有山坡。本实用新型公开的护坡系统从坡地到岸坡设置了多重消力减速带,有效减少小流域内水土流失,并利用消能池净化流域内水体。本实用新型不仅可以防止水土流失还能够发挥水体净化作用,小流域设置该系统具有很强的实用性。 ![]()

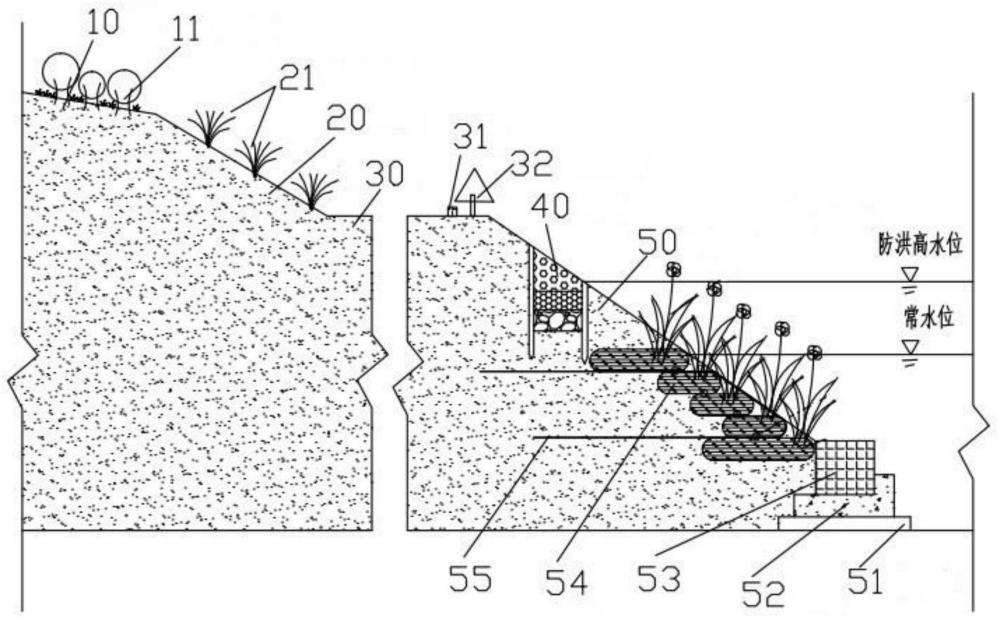

图1 护坡系统的整体结构剖视图

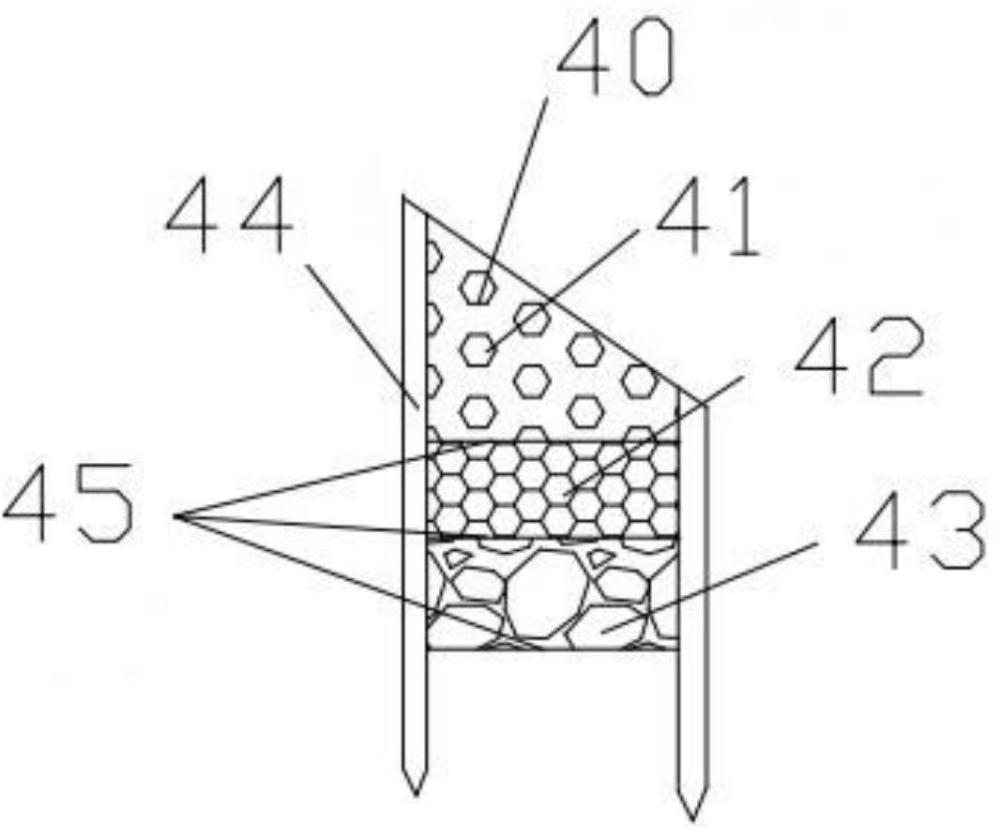

![]() 图2 消能池的剖视结构示意图 ![]()

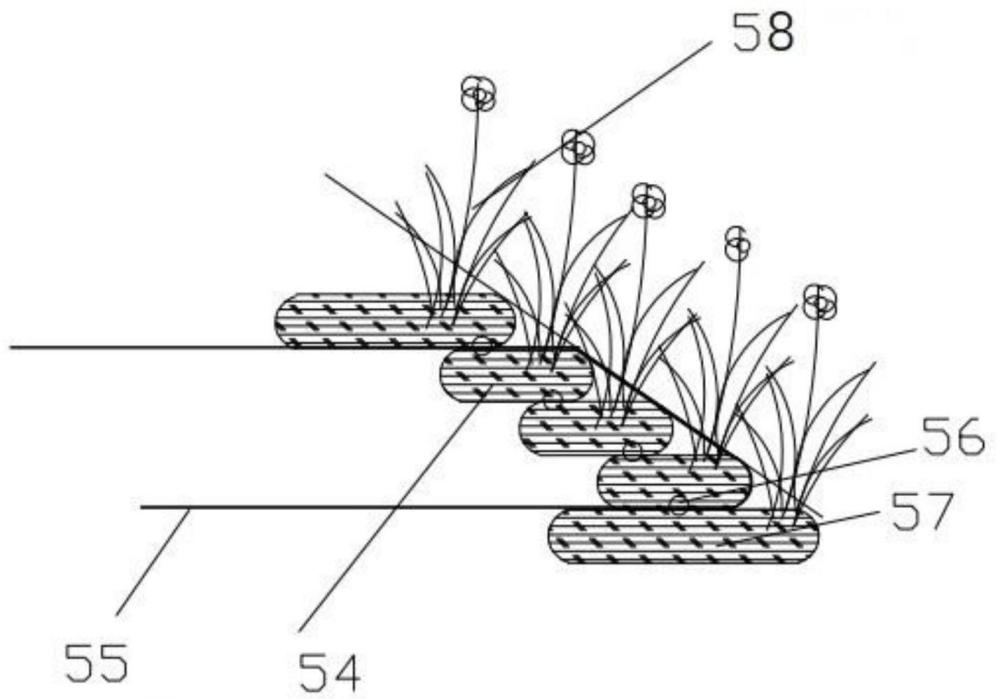

图3 土工格栅和生态袋的设置方式示意图
图例说明:10、山坡;11、山坡植物;20、坡耕地;21、等高植物篱;30、平地;31、生态石笼;32、生态隔离带;40、消能池;41、沸石层;42、砾石层;43、碎石层;44、木桩;45、土工布;50、护岸;51、碎石垫层;52、砼基础;53、石笼挡墙;54、生态袋;55、土工格栅;56、连接扣;57、营养土;58、水生植物。 4 实用新型名称:种水泥混凝土路面的复合结构 申请号:CN202222082125 公开号:CN218861249U 授权公告日:2023.04.14 专利权人:广西交通设计集团有限公司; 重庆交通大学 本实用新型涉及一种水泥混凝土路面的复合结构,包括第一基层,第一基层的上端部铺设有一端延伸至第一基层内部的钢筋,第一基层的上端部铺设有第二基层,第二基层的上端部铺设有纤维混凝土层,纤维混凝土层的上端部铺设有连接层,连接层的上端部铺设有沥青混凝土层,第一基层由花岗岩和硅酸盐水泥混合合成,第一基层中集料粒径小于4.75mm。该水泥混凝土路面的复合结构,通过纤维混凝土层、连接层和沥青混凝土层的配合,来降低了水泥的脆性和减弱了刚性约束,使钢纤维、玻纤土工格栅使水泥具有较好的延展性,而玻纤沥青为水泥提高形变所需空间,来降低裂缝的产生的可能,有利于提高水泥混凝土路面的整体性和使用寿命。 ![]()

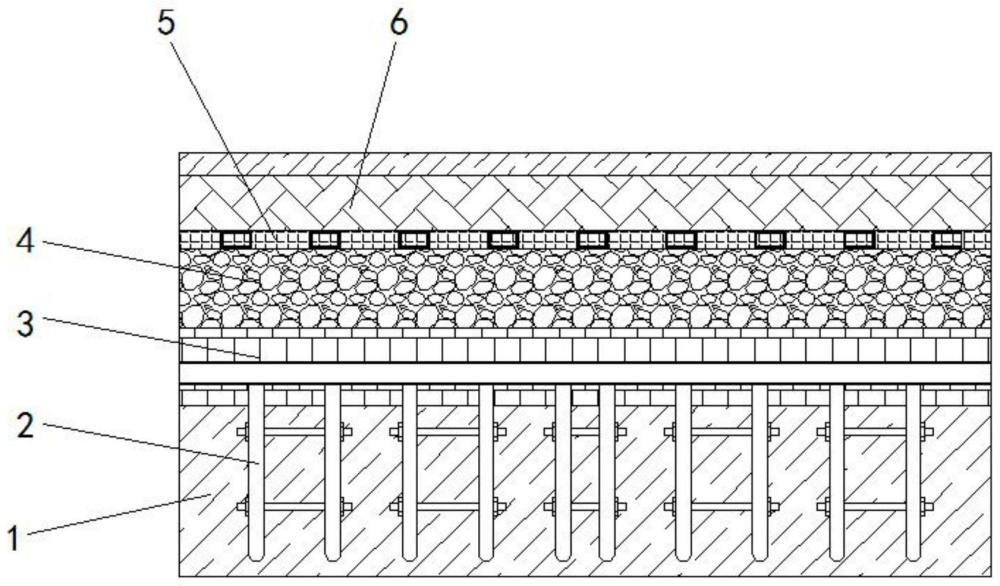

图1 整体结构示意图
图例说明:1、第一基层;2、钢筋;3、第二基层;4、纤维混凝土层;5、连接层;6、沥青混凝土层。 5 实用新型名称:基于柔性垫层和碎石桩的公路软基复合结构 申请号:CN202223021425 公开号:CN218812940U 授权公告日:2023.04.07 专利权人:四川久马高速公路有限责任公司; 长安大学 本实用新型涉及一种基于柔性垫层和碎石桩的公路软基复合结构,包括碎石桩和柔性整体垫层,所述柔性整体垫层由土工格栅和土工布包裹碎石层组成,并铺设到路基护坡以外,所述路基护坡以外柔性整体垫层表面铺设碎石保护层,所述柔性整体垫层由土工合成材料包裹碎石层构成,所述土工合成材料重合处通过连接构件封闭,土工合成材料由土工布和土工格栅组成,所述土工格栅包裹在碎石层外部,所述土工布包裹在土工格栅外部,所述连接构件包括缝纫线和铁丝线,缝纫线用于缝合土工布,铁丝线用于绑扎土工格栅,所述柔性整体垫层下设有碎石桩。该基于柔性垫层和碎石桩的公路软基复合处治结构,施工方便,造价较低,并且能够加快排水固结的速度,降低施工中压实要求,避免产生差异沉降。 ![]()

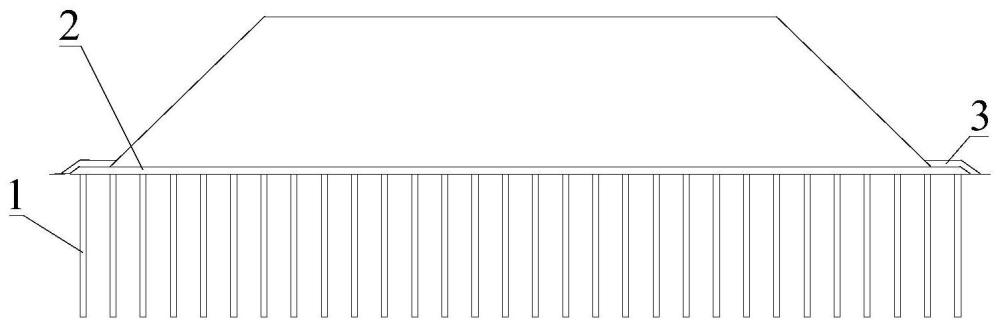

图1 公路软基复合结构的主视图

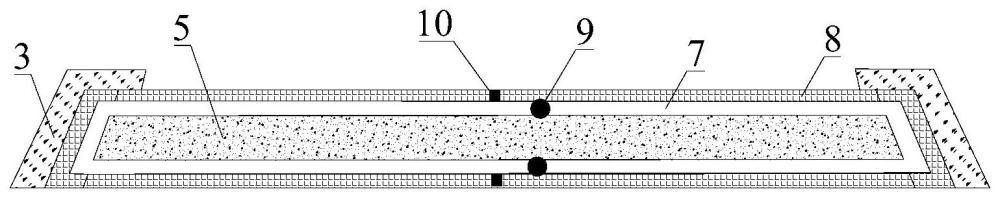

图例说明:![]() 图2 柔性整体垫层及碎石保护层的剖面图 ![]() 图3 柔性整体垫层俯视图 1、碎石桩;2、柔性整体垫层;3、碎石保护层;4、土工合成材料;5、碎石层;6、连接构件;7、土工布;8、土工格栅;9、缝纫线;10、铁丝线。 6 实用新型名称:一种防变形土工格栅 申请号:CN202223507262 公开号:CN218813631U 授权公告日:2023.04.07 专利权人:湖北力特土工材料有限公司 本实用新型涉及土工格栅技术领域,且公开了一种防变形土工格栅,包括边框,边框的内侧固定连接横向格条与纵向格条,边框的右侧与下侧固定连接第一连板,第一连板的外表面贯穿开设第一耳孔,边框的上侧与右侧固定连接第二连板,第二连板的正面固定连接插管,插管的外表面固定连接卡扣,第二连板的底面贯穿开设第二耳孔,第二耳孔内穿插地钉,地钉的顶面固定连接压板。本实用新型通过将地钉插入到第二耳孔中,然后踩踏压板或使用锤子敲击压板从而带动地钉刺入到地面以下,如此可将多个第一连板与第二连板压住,从而将两两相邻之间的土工格栅固定在地面上,可进一步防止土工格栅变形翘曲。 ![]()

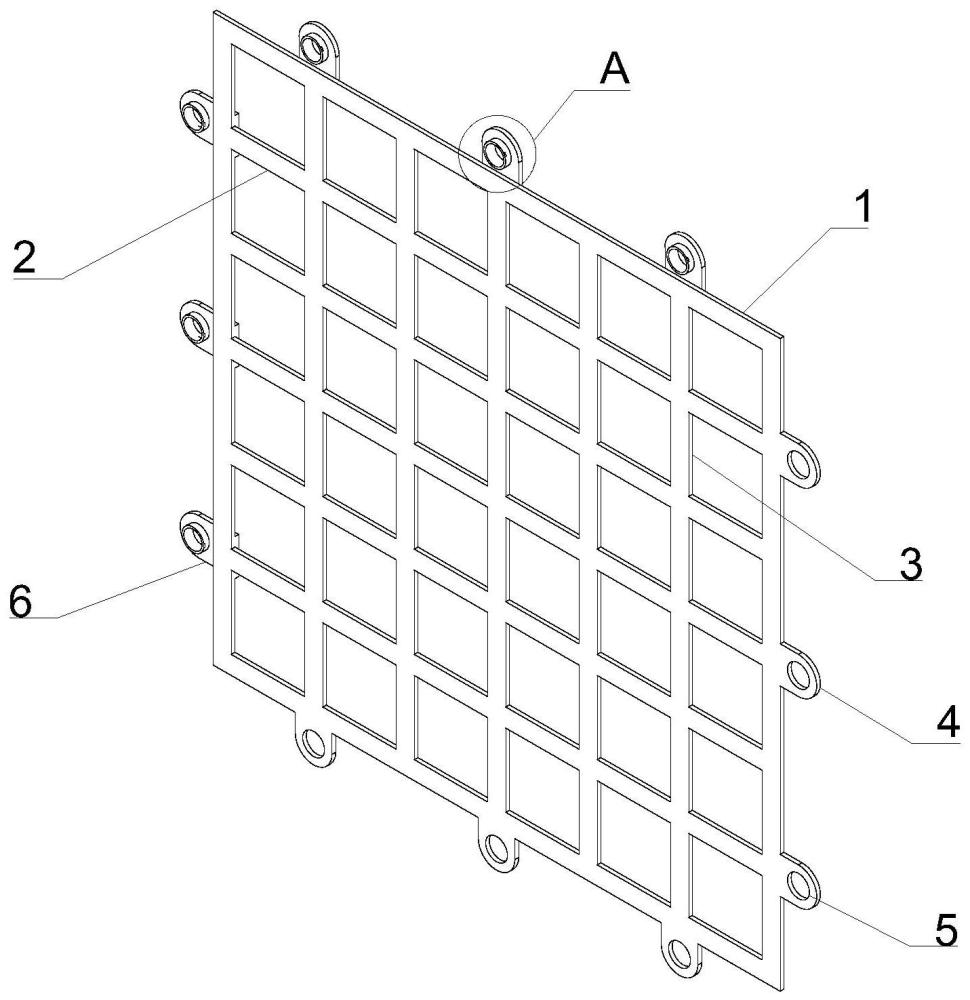

图1 立体示意图

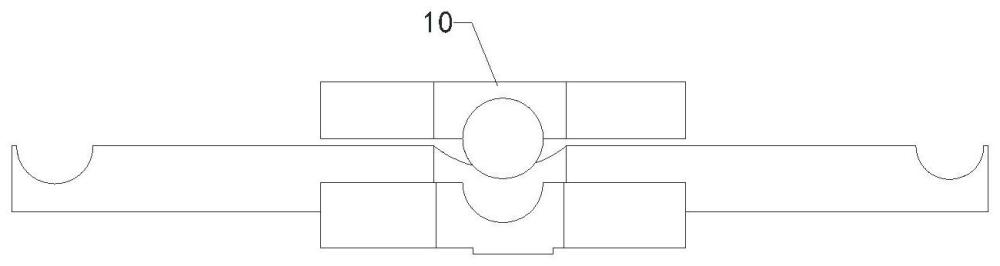

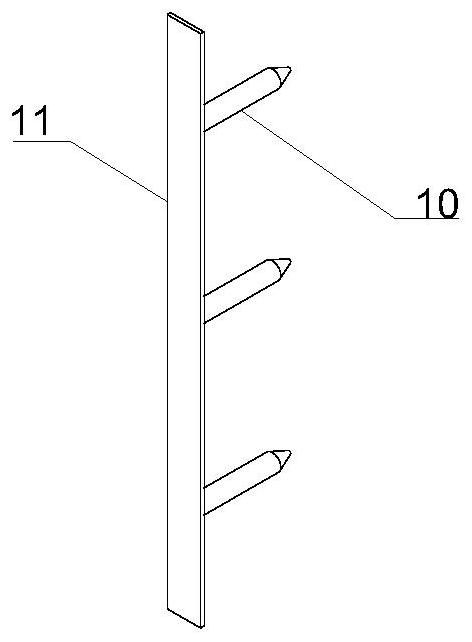

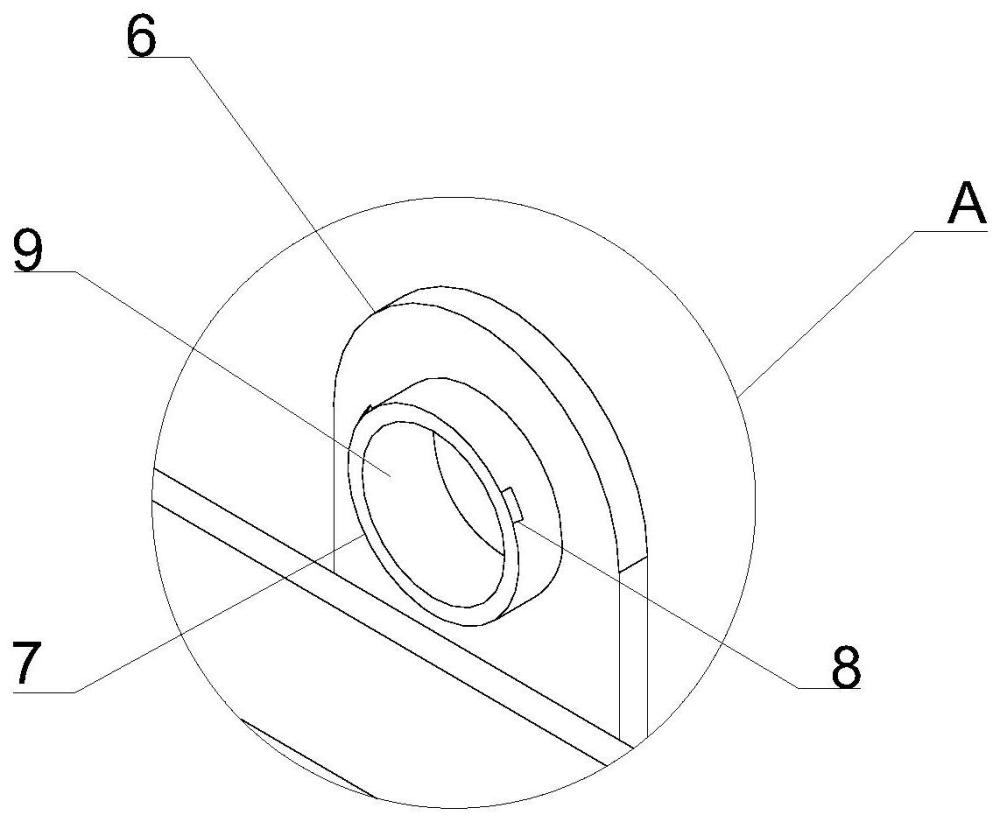

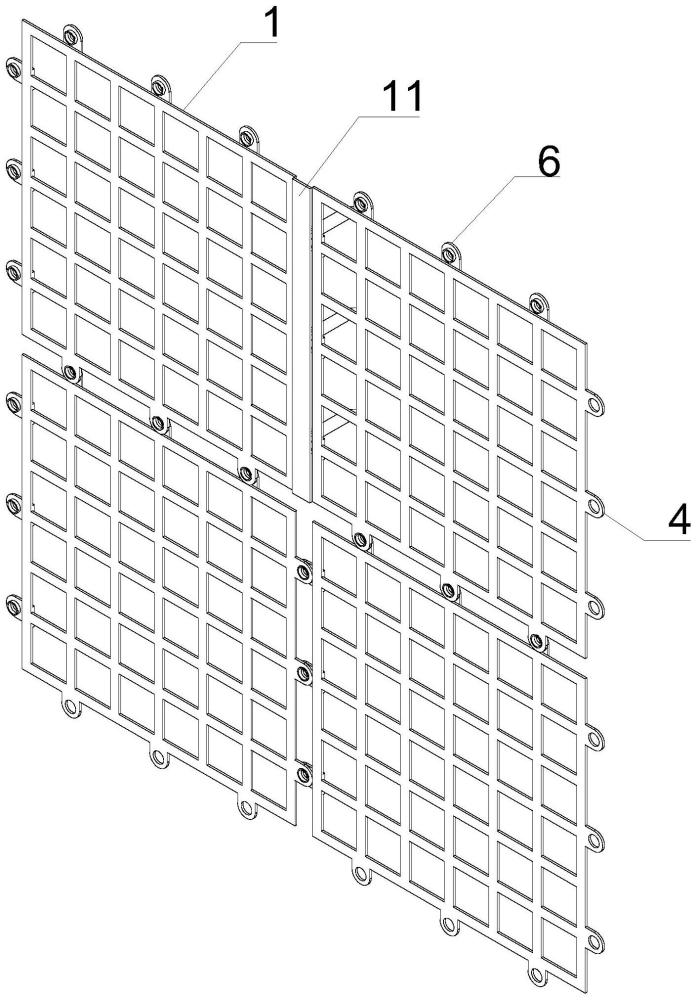

图例说明:![]() 图2 图1中A的局部放大示意图 ![]() 图3 组装后示意图 ![]() 图4为地钉和压板立体示意图 1、边框;2、横向格条;3、纵向格条;4、第一连板;5、第一耳孔;6、第二连板;7、插管;8、卡扣;9、第二耳孔;10、地钉;11、压板。
------摘录自“国家知识产权局网站”
【供稿:杨佳 审核:刘伟超 编辑:程凤娟】 |
