为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年4月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1.发明专利名称：一种抗穿刺的土工覆层
申请号：CN202210780953.9 公开号：CN115233622B 授权公告日：2024.04.26 专利权人：山东建通土工材料有限公司 本发明提供了一种抗穿刺的土工覆层，包括土工布、中间层以及通过中间层贴附于土工布上的防渗膜，防渗膜的延展性不低于土工布；中间层包括分离区域和呈离散状分布的粘结区域，位于粘结区域的土工布和防渗膜彼此粘结，位于分离区域的土工布和防渗膜彼此分离。通过将中间层设置为包括分离区域以及呈离散状分布的粘结区域的形式，以使土工布和防渗膜能够通过粘结区域进行贴附；而位于分离区域的土工布和防渗膜彼此分离，以使防渗膜的延展性不受土工布的限制，避免出现土工布与防渗膜一同撕裂或者穿透的现象发生。
图1
 图2  图3  图4

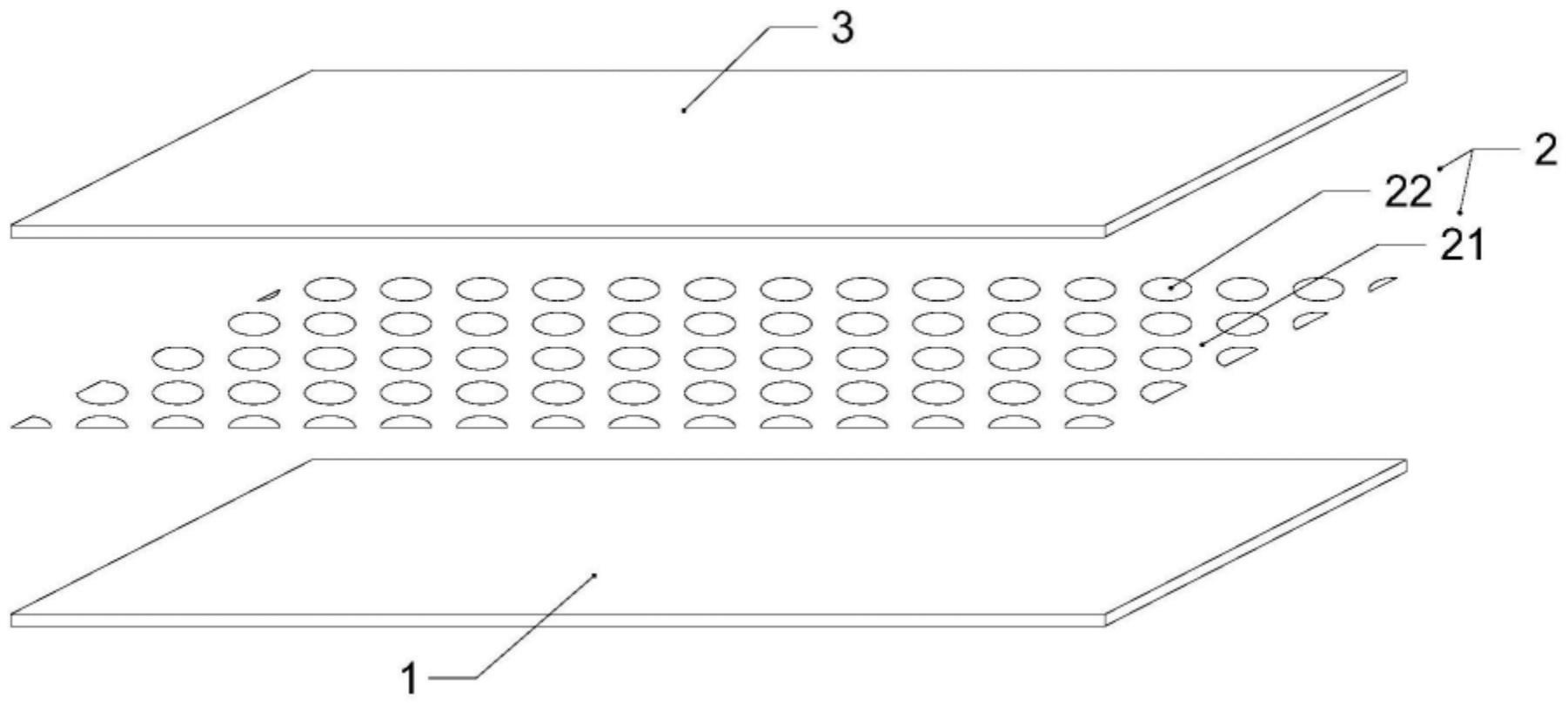

图1是本发明一种抗穿刺的土工覆层第一实施例的结构示意图；
图2是本发明一种抗穿刺的土工覆层第二实施例的结构示意图； 图3是本发明一种抗穿刺的土工覆层与基层接触时的隆起示意图； 图4是本发明一种抗穿刺的土工覆层的优选实现方式示意图。 图例说明： 1-土工布；2-中间层；21-分离区域；22-粘结区域；3-防渗层；4-基层。 2.发明专利名称：一种聚丙烯加筋过滤土工合成织物及其制造方法 申请号：CN201810751948.9 公开号：CN108691071B 授权公告日：2024.04.19 专利权人：浩珂科技有限公司 一种聚丙烯加筋过滤土工合成织物及其制造方法，包括经纱、纬纱Ⅰ、纬纱Ⅱ，经纱、纬纱Ⅰ为聚丙烯单丝，纬纱Ⅱ为聚丙烯裂膜丝；织物组织循环单元为10根纬纱，每个循环单元内纬纱Ⅰ与纬纱Ⅱ设置有两种织造排列比例，分别为1:1和2:1，纬纱Ⅰ与经纱之间的织造结构为，纬纱Ⅱ与经纱之间的织造结构为；本发明采用高强聚丙烯扁丝、圆丝、三角丝及裂膜丝设计一种变化织物组织通过织机织造而成，综合了现有工程中使用的格栅、无纺布和普通长丝机织土工布等土工材料的施工优点，解决了在工程建设中同时要求的隔离性、高渗透性、高抗拉强度和抗拉模量。
图1
 图2  图3
附图1是本发明合成织物的结构示意图。
附图2是本发明聚丙烯单丝拉丝工艺步骤的流程示意框图。 附图3是本发明聚丙烯裂膜丝拉丝工艺步骤的流程示意框图。 图例说明： 1、经纱，2、纬纱Ⅰ,3、纬纱Ⅱ。 3.发明专利名称：一种用于高速铁路排水的新型导水土工布应用方法 申请号：CN202310705316.X 公开号：CN117071338B 授权公告日：2024.04.19 专利权人：中国铁道科学研究院集团有限公司铁道建筑研究所; 中国铁道科学研究院集团有限公司; 中国国家铁路集团有限公司 本申请提出一种用于高速铁路排水的新型导水土工布应用方法，该方法包括以下步骤：将具有异性纤维的导水土工布设置在高速铁路的路基中；在路基中，所述导水土工布上表面和下表面的砂垫层；在路基中，所述导水土工布的下方设置毛细排水结构；其中，所述导水土工布包括纬向纱线、径向纱线；所述纬向纱线与所述径向纱线交叉编制。本申请提供的技术方案，能够有效路基内部排水的效果，进而避免路基中存在积水点的情况，提高路基的耐用度。
图1
 图2-1  图2-2  图3-1  图3-2  图4-1  图5  图6-1  图6-2  图7  图8  图9  图10  图11  图12  图13
图1为本申请方案的实施例中用于高速铁路排水的新型导水土工布应用方法的主要步骤示意图；
图2-1为本申请方案的实施例中径向纱线的法向电镜扫描图； 图2-2为本申请方案的实施例中径向纱线的水平向电镜扫描图； 图3-1为本申请方案的实施例中垂直渗透系数试验装置原理图； 图3-2为本申请方案的试验1中各水力梯度对应渗透系数试验的结构图； 图4-1为本申请方案的试验2中水平渗透系数试验装置原理图； 图5为本申请方案中土工布孔隙结构的微观结构图； 图6-1为本申请方案中吸排水纱线纤维红外光谱图； 图6-2为本申请方案中吸排水纱线纤维匹配物质图； 图7为本申请方案中上升高度的平方H 2与时间t的关系图； 图8为本申请方案中土工布的整体结构示意图； 图9为本申请方案中径向纱线的的结构示意图； 图10为本申请方案中土工布的分段示意图； 图11为本申请方案中土工布的结构示意图； 图12为本申请方案中进行不同伸出长度土工布体积含水率测定的试验数据图； 图13为本申请方案中进行不同伸出长度土工布上方土壤随高度变化的含水率数据图。 图例说明： 经纱结构1；第一经纱组11；第一经纱111；凹槽间隙111a；第二经纱组12；第二经纱121；纬纱结构2；第一纬纱组21；第一纬纱211；支撑结构3；支撑纱线31；连接结构4；吸水段A1；蒸发段A2。 4.发明专利名称：一种高架桥梁基础周边地面道路及其施工方法 申请号：CN201710947205.4 公开号：CN107858886B 授权公告日：2024.04.02 专利权人：上海市政工程设计研究总院（集团）有限公司 本发明涉及一种高架桥梁基础周边地面道路及其施工方法，高架桥梁承台边缘处设置倒角，周边道路开挖台阶至承台底，回填碎石、砾石或砂至承台顶部以上，形成周边道路路基，在桥梁承台上方填土形成稳定放坡面，承台上方回填土与周边道路路基之间设置土工布形成稳定滑动面，从而将道路路基沉降区与承台沉降区形成两个独立的沉降区。最后完成路基路面及中央分隔带施工。与现有技术相比，本发明施工方便，造价经济，防治高架桥梁基础周边地面道路不均匀沉降效果良好。
图1
 图2
图1桥梁承台周边平面图；
图2桥梁承台周边立面图。 图例说明： 承台倒角1，承台四周开挖台阶2，级配碎石3，承台上方回填区域 4，新旧路面边缘台阶5，钢塑双向土工格栅6，稳定滑动面7，胶合板8，聚酯纤维布9，承台10，立柱11，垫层12，基层13，面层14，侧石15，加罩层 16。
实用新型
1.实用新型名称：一种混凝土板桩搭接缝的反滤排水结构
申请号：CN202322033862.1 公开号：CN220827790U 授权公告日：2024.04.23 专利权人：福建省水利水电勘测设计研究院有限公司 本实用新型涉及一种混凝土板桩搭接缝的反滤排水结构，包括板桩主体，位于板桩主体两侧对称朝内凹设的反滤排水槽，相邻板桩主体间对接的反滤排水槽内填充有反滤组件，所述反滤组件由碎石、透水管、塑料盲管与土工布组成，可使桩前、桩背的水通过板桩缝隙自由流动交换及防止桩背沙土被流动地下水或波浪带出掏刷流失，达到减小板桩内外水位差、及防止桩背沙土流失塌陷的效果，解决了桩背沙土沿搭接缝流失的问题，同时更有利于桩前、桩背的水体交换流动。
图1
 图2  图3
图1为本实用新型实施例中外露部构造示意图；
图2为本实用新型实施例中埋设部构造示意图； 图3为图1中A-A的剖切示意图。 图例说明： 1-板桩主体，2-反滤排水槽，3-碎石，4-透水管，5-塑料盲管，6-土 工布，7-埋设部，8-外露部，9-凸榫，10-凹槽，11-反滤组件，12-搭接缝。 2.实用新型名称：一种土工管袋 申请号：CN202321993769.9 公开号：CN220802174U 授权公告日：2024.04.19 专利权人：上海市政工程设计研究总院（集团）有限公司 本实用新型公开了一种土工管袋，包括上布和下布，上布和下布在边缘处缝接形成管袋，上布上设有灌注接口；上布和下布之间有上管道布和下管道布，上管道布和下管道布与上布和下布在边缘处缝接；上管道布和下管道布通过缝接形成可放置排水装置的排水空间，若干所述排水空间间隔一定距离沿上管道布和下管道布的长边方向设置。本实用新型可实现快捷置入排水装置且使排水装置不易移位，同时可使土工布中间底泥充分与排水装置接触，提高了中间底泥排水效率、应用范围广。
图1
 图2  图3
图1是本实用新型整体结构示意图；
图2是本实用新型较佳实施例的平面示意图； 图3是本实用新型较佳实施例的排水空间连接示意图； 图例说明： 上布1、下布2、上管道布3、下管道布4、灌注接口5、排水装置 6。 3.实用新型名称：一种站内铁道土工布铺设装置 申请号：CN202322005076.0 公开号：CN220767577U 授权公告日：2024.04.12 专利权人：上海盈帆工程材料有限公司 本实用新型公开了一种站内铁道土工布铺设装置，包括底板，所述底板上下贯穿设有两个通孔，两个所述通孔内均转动连接有两个辊轴，两个所述辊轴之间通过履带传动连接，所述底板外固定连接有U型板，所述U型板内设有用于对辊轴进行驱动的驱动机构，所述U型板的两臂下端均转动连接有安装板，所述安装板上安装有土工布辊，所述底板的下端滑动连接有两块L型板，所述底板上设有用于对两块L型板进行调节的调节机构，所述U型板的上端固定连接有存放箱。本实用新型对土工布铺设较为方便，且较为节省人力物力。
图1
 图2  图3 图1为本实用新型提出的一种站内铁道土工布铺设装置的正面结构透视图； 图2为图1中A处的放大图； 图3为本实用新型提出的一种站内铁道土工布铺设装置中底板的仰视结构示意图。 图例说明： 1底板、2通孔、3辊轴、4U型板、5驱动机构、6安装板、7土工布辊、8L型板、9调节机构、10存放箱、11转轴、12第一电机、13第一皮带轮、14第 二皮带轮、15凹槽、16双向螺纹杆、17螺纹块、18第二电机、19锥齿轮组、20第一锥齿轮、21第二锥齿轮。 4.实用新型名称：长丝聚丙复合型导水土工布 申请号：CN202321754336.8 公开号：CN220700602U 授权公告日：2024.04.02 专利权人：德州耀华土工材料有限公司 长丝聚丙复合型导水土工布，布体由上部的涤纶长丝层与下部的丙纶短丝层通过若干编织线连接而成，编织线在布体表面形成若干引水槽。本实用新型通过将涤纶长丝层和丙纶短丝层上下复合连接，涤纶长丝层赋予土工布较高的强度，丙纶短丝赋予土工布较好耐酸碱性能，同时丙纶短丝成本低，可有效降低复合土工布的生产成本，此外编织线在布体表面形成的引水槽可对土工布表面的雨水导流排出，防止形成积水。
图1
图1是本实用新型土工布的结构示意图。
图例说明： 1涤纶长丝层、2丙纶短丝层、3编织线。 5.实用新型名称：一种糙面防滑土工布以及生态袋 申请号：CN202322158602.7 公开号：CN220704560U 授权公告日：2024.04.02 专利权人：长沙建益新材料有限公司 本实用新型公开了一种糙面防滑土工布以及生态袋，其中，糙面防滑土工布包括土工布本体和多个固定刺针，所述土工布本体的至少一个端面通过烧结形成烧结粗糙面，多个所述固定刺针穿设于所述土工布本体，所述固定刺针具有尖锐端，所述尖锐端延伸至所述烧结粗糙面外。本实用新型的糙面防滑土工布以及生态袋，能够大幅度提高防滑效果，糙面防滑土工布不容易从堤坝、垃圾场或者尾矿库的斜坡上滑落，进而防水、隔离以及降低水土流失等效果更好。
图1
 图2  图3  图4  图5  图6 图2为铺设有一层糙面防滑土工布时的示意图； 图3为铺设有两层糙面防滑土工布时的示意图； 图4为固定刺针的结构示意图； 图5为图1于A处的放大图； 图6为生态袋的结构示意图。 图例说明： 土工布本体100；烧结粗糙面101；土工布层102；土工格栅103；防水土工膜 104；固定刺针200；尖锐端201；插孔202；压接头203；压接环204； 6.实用新型名称：一种可移动道路施工遮阳挡雨棚 申请号：CN202322299399.5 公开号：CN220705344U 授权公告日：2024.04.02 专利权人：安徽省交通规划设计研究总院股份有限公司 本实用新型公开了一种可移动道路施工遮阳挡雨棚，包括多组沿道路方向间隔布设的可移动支架组件、防水土工布/遮阳网，所述防水土工布/遮阳网铺设在多组所述可移动支架组件的顶端；单个所述可移动支架组件包括两个移动承台、两个钢柱支架、桁架，两个所述移动承台分别设置在两个所述钢柱支架底部，且位于道路两侧，所述桁架的两端分别与两个所述钢柱支架顶部可拆卸连接，所述防水土工布/遮阳网铺设于所述桁架的上端。本实用新型可以减小雨水对施工质量的影响，同时让夏天工人施工不用忍受烈日高温，可移动设计让雨棚可以跟随道路施工进度移动，加快施工进度；结构紧凑，装配精度高，自动化程度高，操作简单方便。
图1
图1是本实用新型实施例中单组可移动支架组件的整体结构示意图；  图2  图3 图2是本实用新型实施例中钢柱支架与移动承台的局部结构示意图； 图3是本实用新型实施例中桁架的局部结构示意图。
