为适应工程对土工格栅性能的需求，拓展土工格栅的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用，增进技术人员对土工格栅产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年4月份协会会员单位授权的土工格栅相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1.发明专利名称：一种锚杆加筋复合挡土墙及施工方法
申请号：CN201910400041.2 公开号：CN110158641B 授权公告日：2024.04.26 专利权人：中北大学 本发明公开了一种锚杆加筋复合挡土墙及施工方法，包括挡墙面板，挡墙冒石，挡墙基础，结构格栅，墙后土工格栅层间填土，还包括紧靠挡墙面板背面布置的反滤层、由土工格栅包裹体构成的反包层，配套的旋进式限位锚杆。挡墙面板为钢筋混凝土复合面板，表面设有增加墙面整体强度的肋柱，肋柱上面设有贯穿挡墙面板，限制锚杆角度的锚杆导洞，墙背每隔一段距离设置加筋材料的连接件墙后土工格栅分为主结构格栅和次结构格栅，主结构格栅穿过反滤层通过墙背连接件与墙背直接相连，相邻两个主加筋层之间的次结构格栅采用反包方式铺设，包裹透水性较好的材料回折起到加固土体的作用。
图1

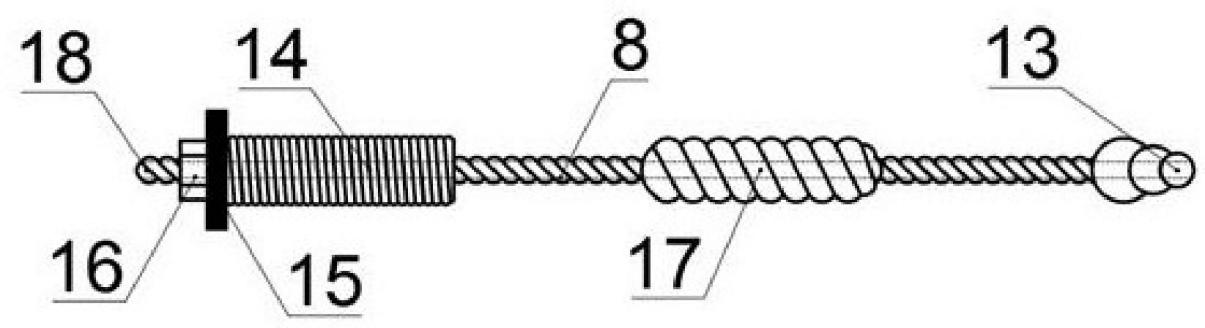

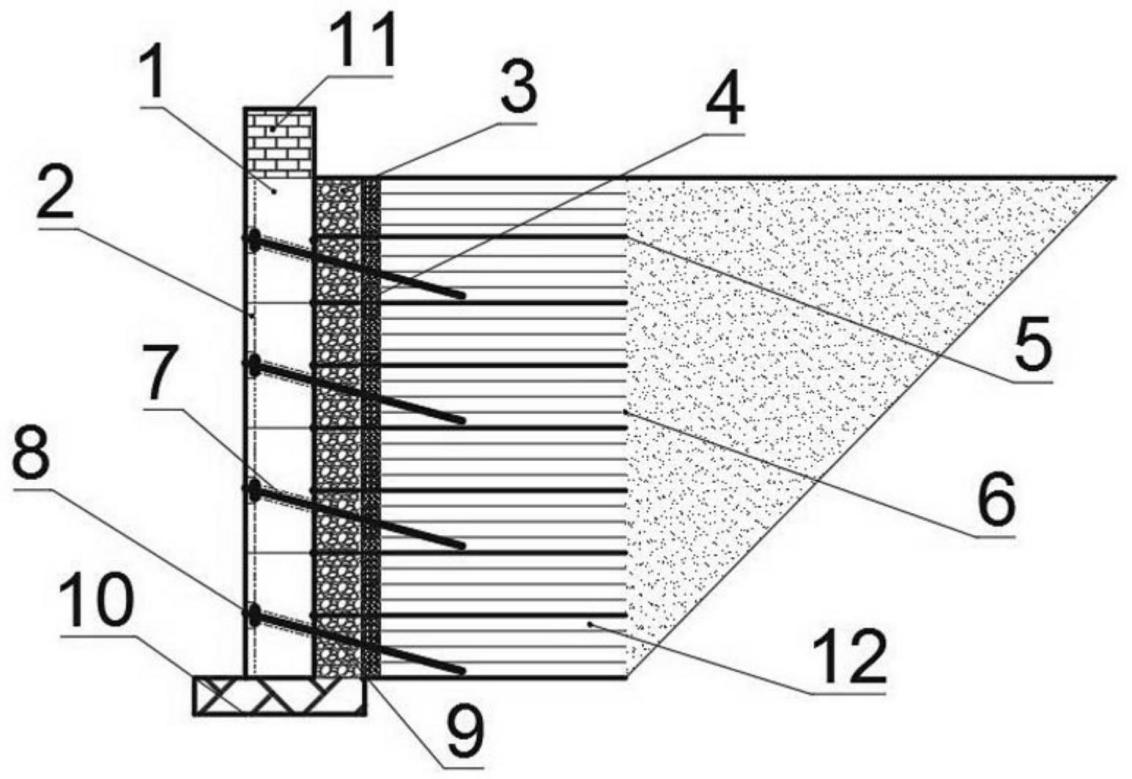

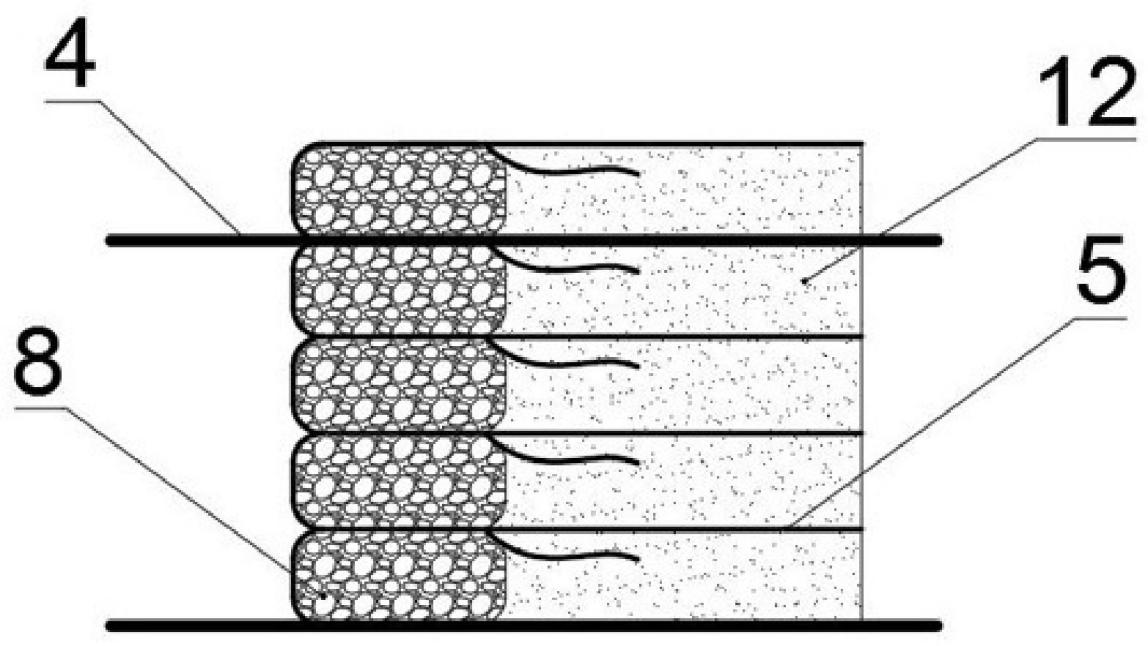

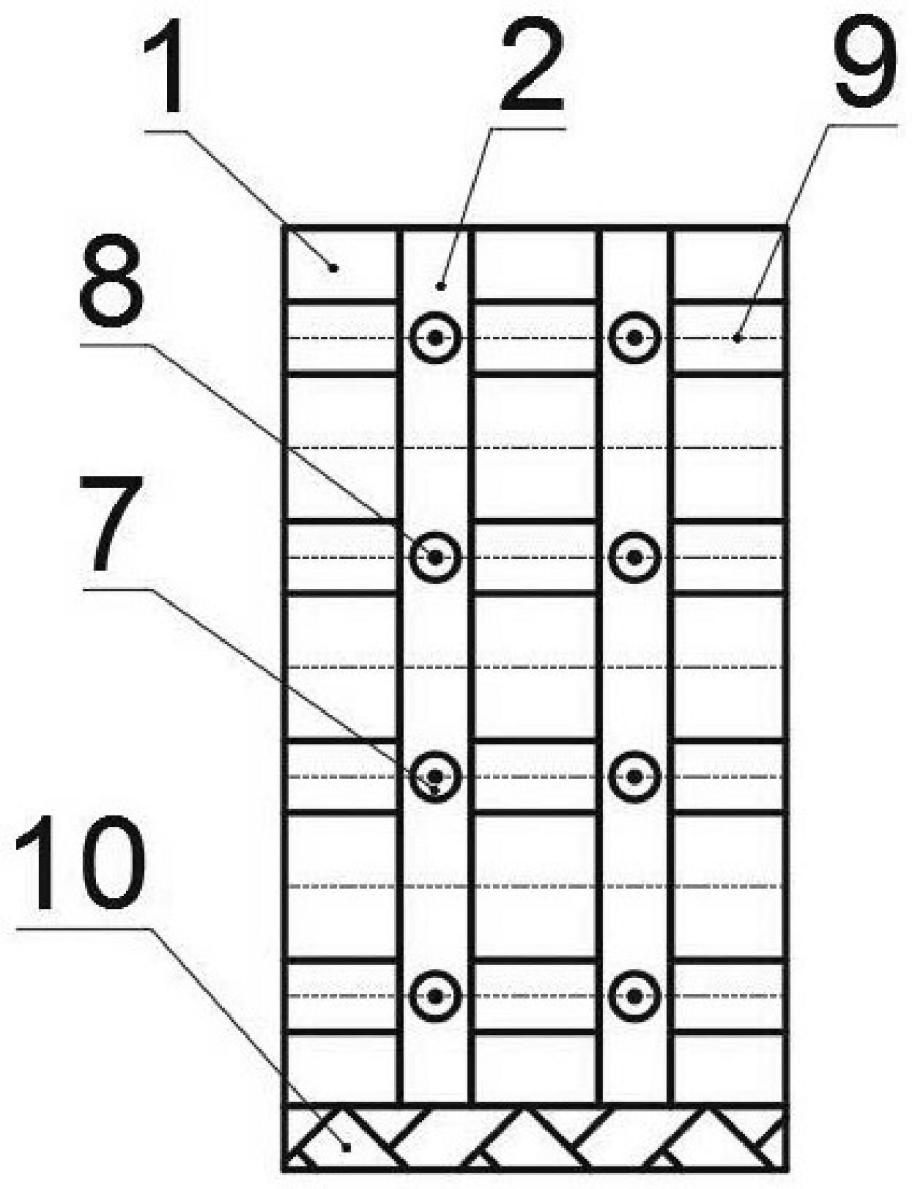

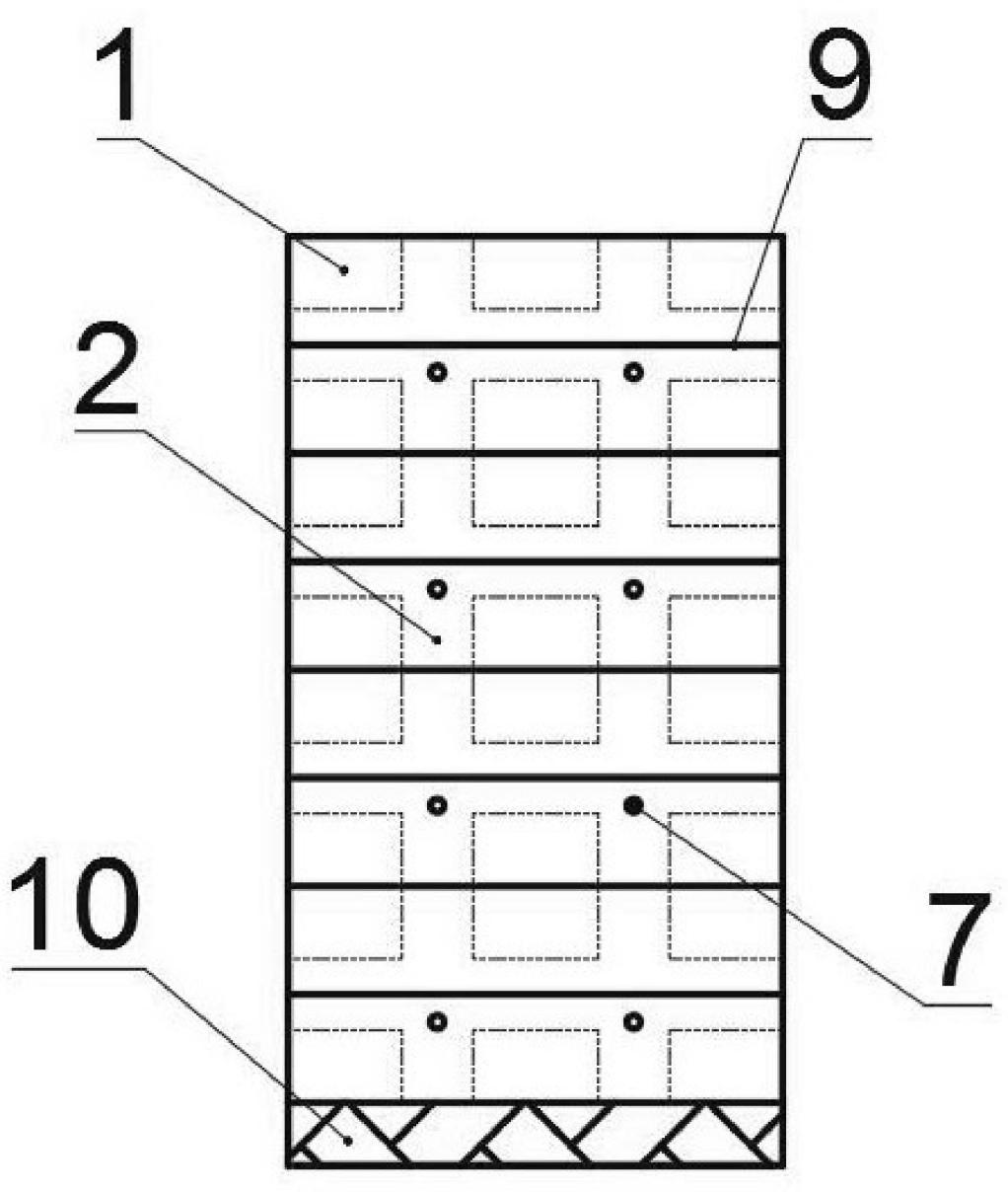

 图2  图3  图4  图5 图1为本发明挡土墙的断面图； 图2为挡墙面板主视图； 图3为挡墙面板后视图； 图4为墙面锚杆导洞配套定位锚杆大样图； 图5为次结构格栅反包分层铺设示意图。 图例说明： 1-挡墙面板，2-墙面肋柱，3-反滤层，4-土工格栅包裹体，5-主结构格栅，6-次结构格栅，7-锚杆导洞，8-限位锚杆，9-土工格栅连接件，10-挡墙基础，11-挡墙冒石，12-填筑土体，13-锚头，14杆端限位螺栓，15-垫板，16- 螺母，17-杆中限位螺栓，18-注浆孔。 2.发明专利名称：一种全自动聚酯土工格栅激光焊接装置 申请号：CN201910537032.8 公开号：CN110142509B 授权公告日：2024.04.26 专利权人：昆山杰奥格新材料有限公司 本发明公开了一种全自动聚酯土工格栅激光焊接装置，包括经向料卷送带机构、纬向料卷送带机构、收卷机构，所述料卷送带机构和收卷机构之间设置有用于将纬向料带与经向料带的交叉处进行焊接的激光焊接机构。通过经向和纬向的机械送料结构，利用激光焊接结合面，形成一定强度的焊接点，使产品的性能大幅提升，而且能够实现低能耗、低噪音、高效率的聚酯土工格栅生产。
图1

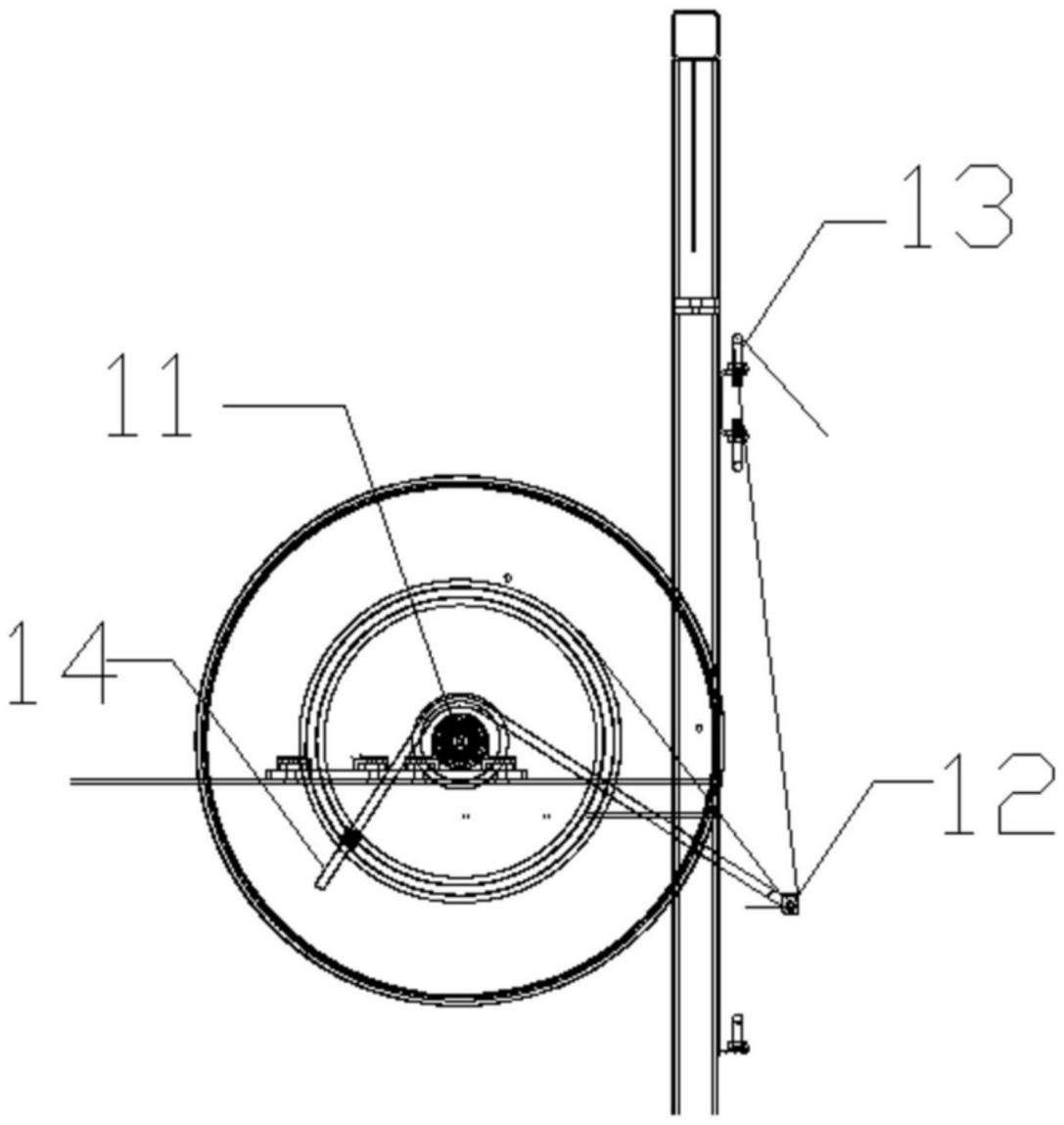

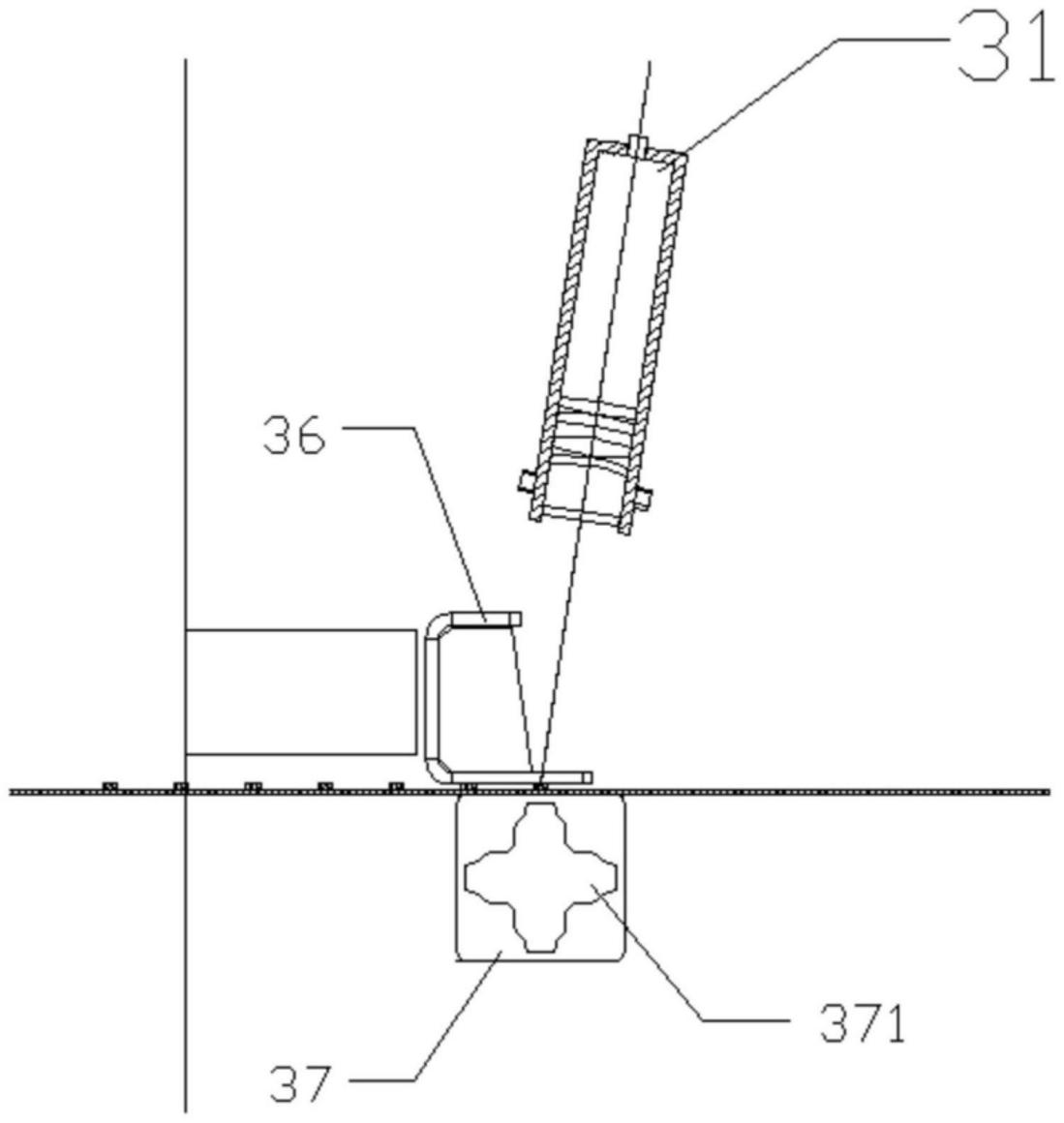

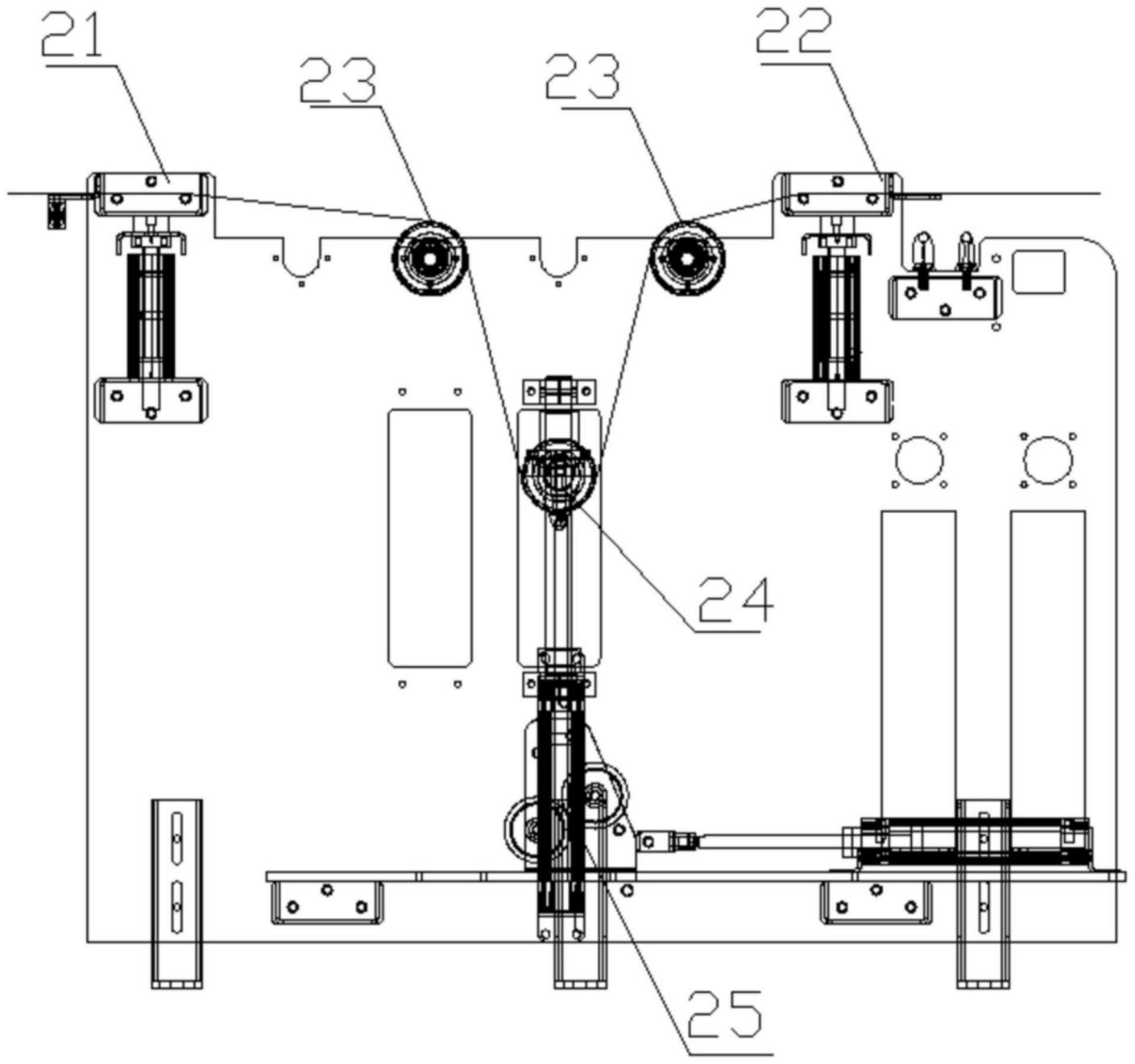

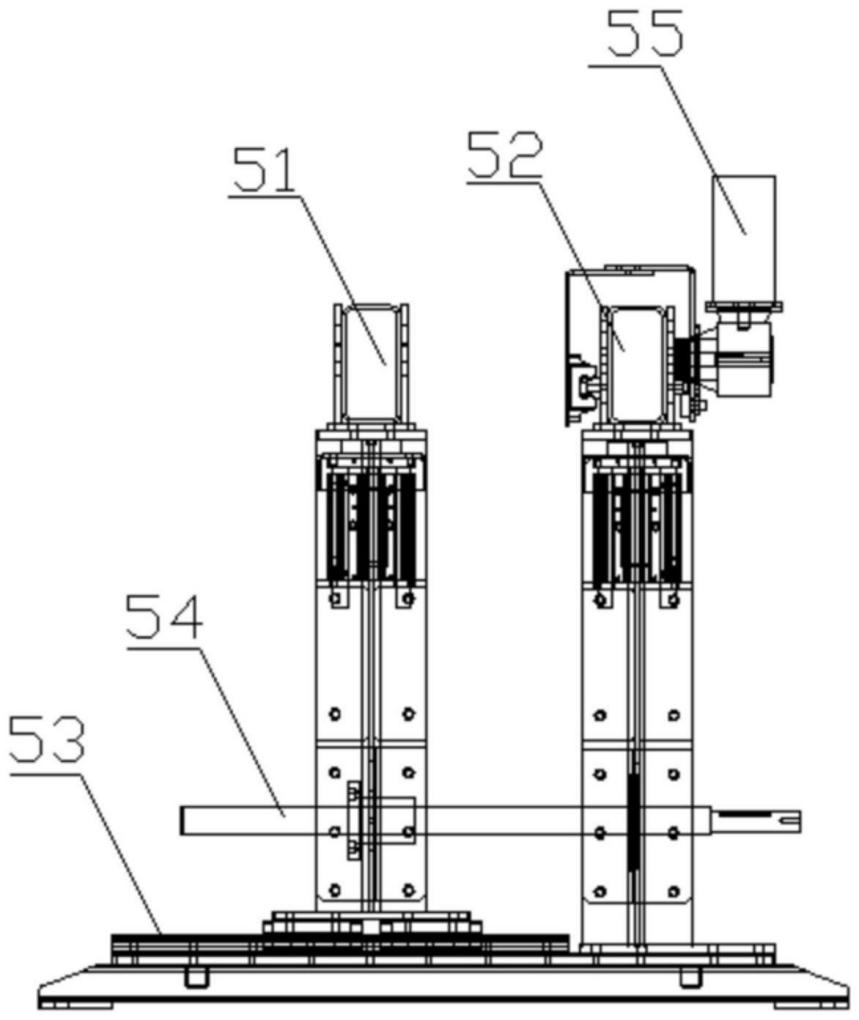

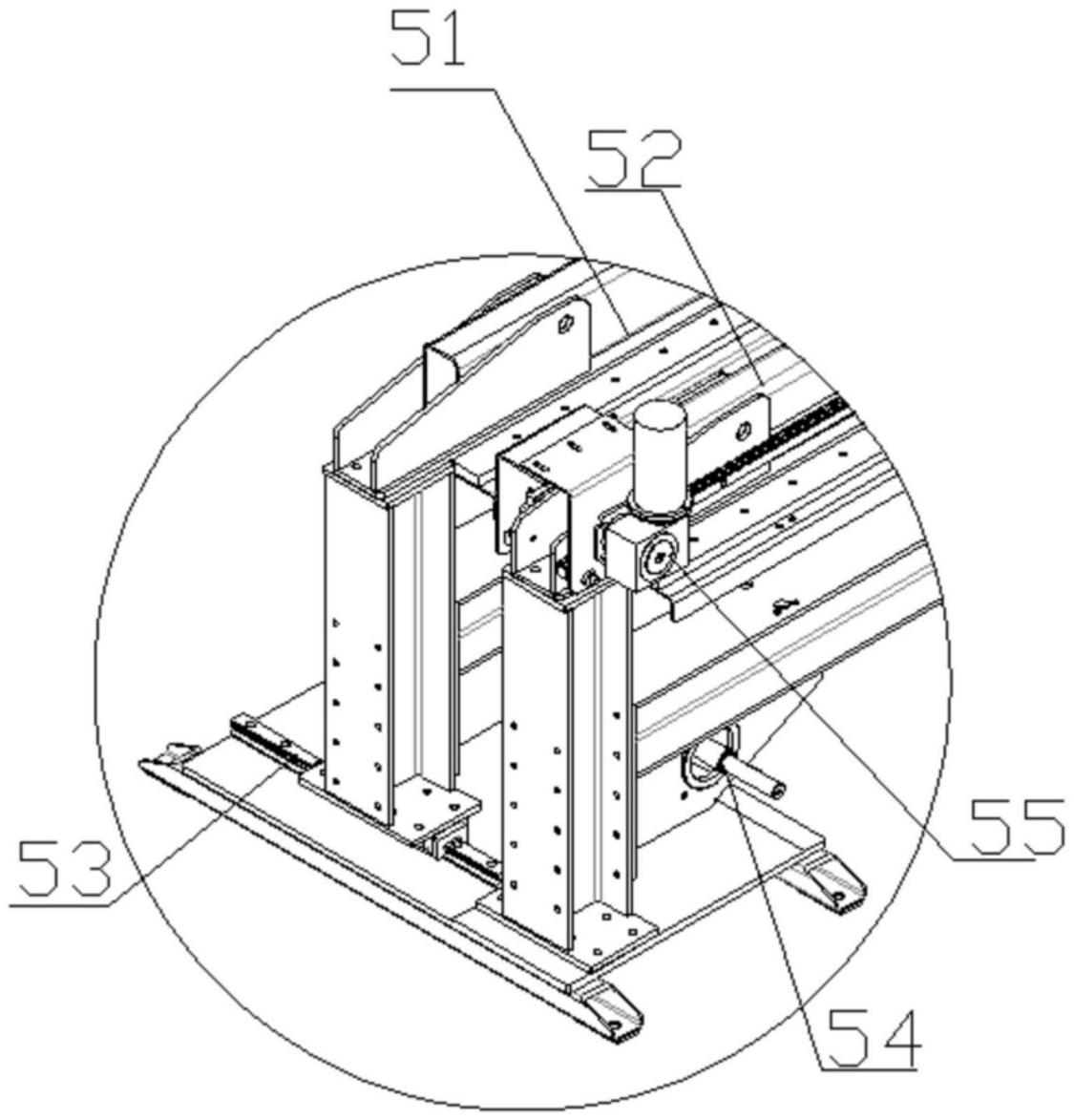

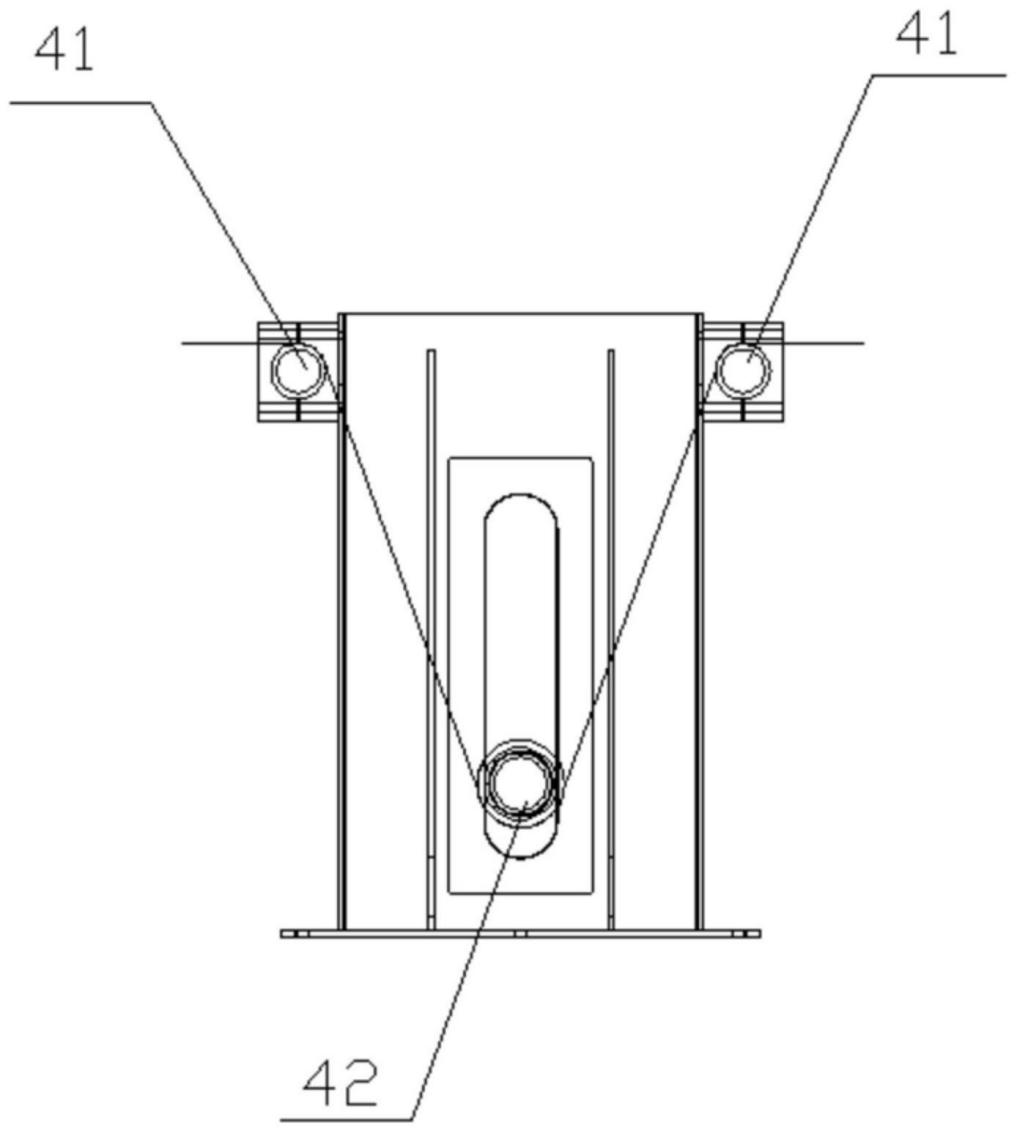

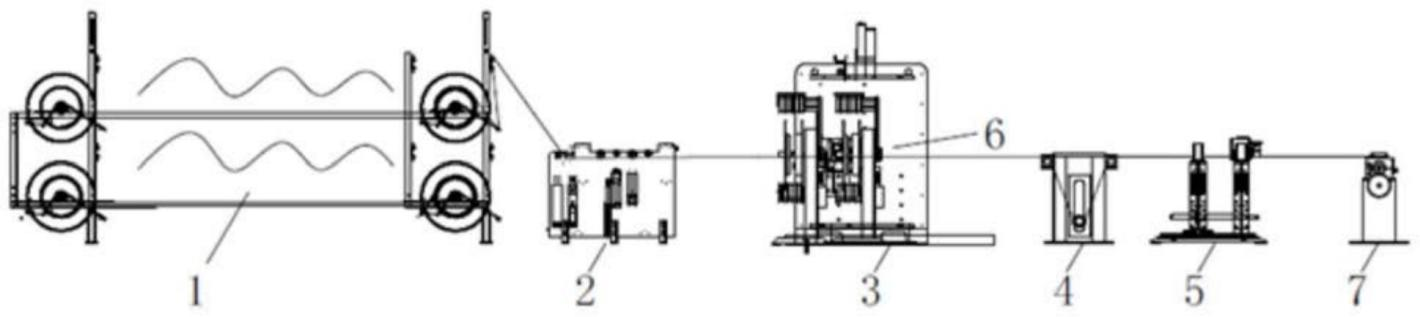

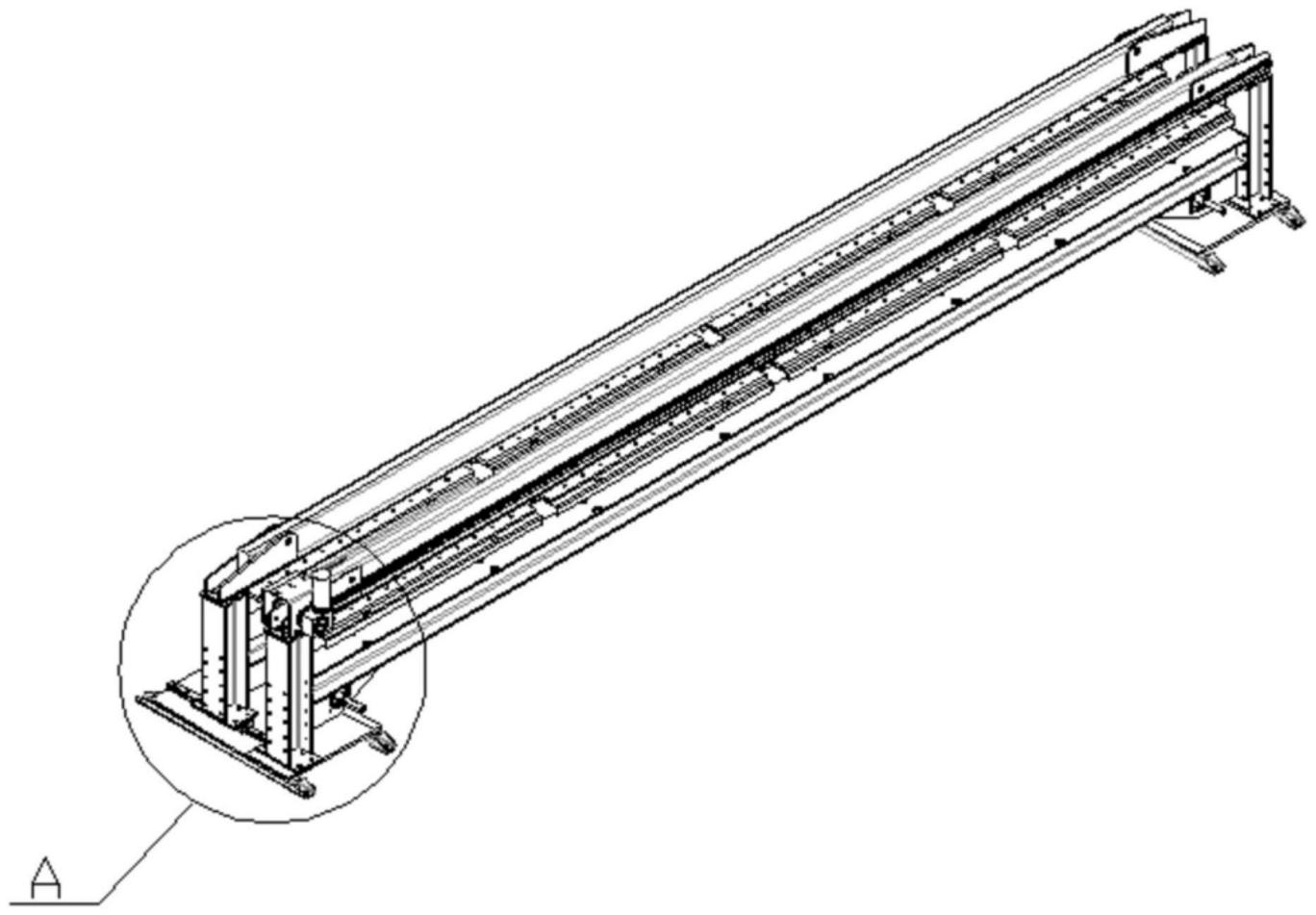

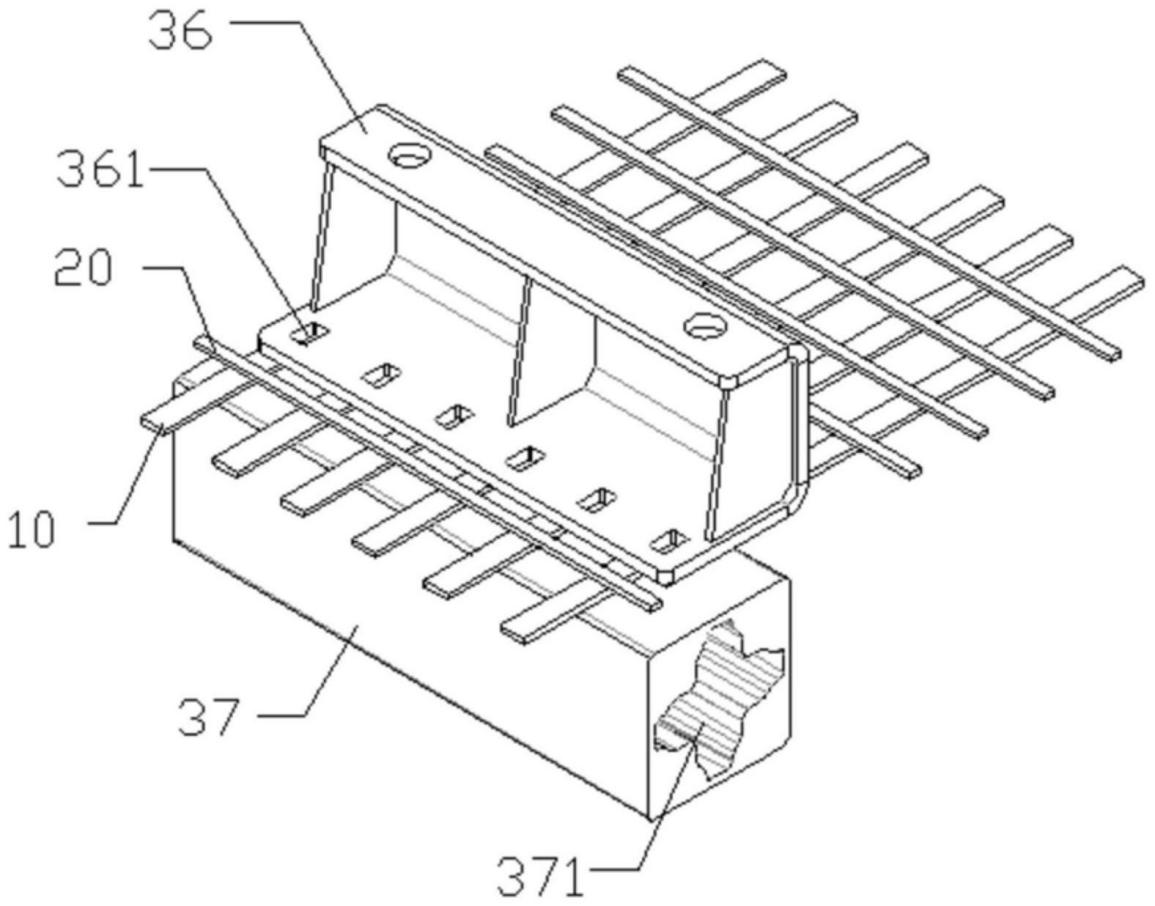

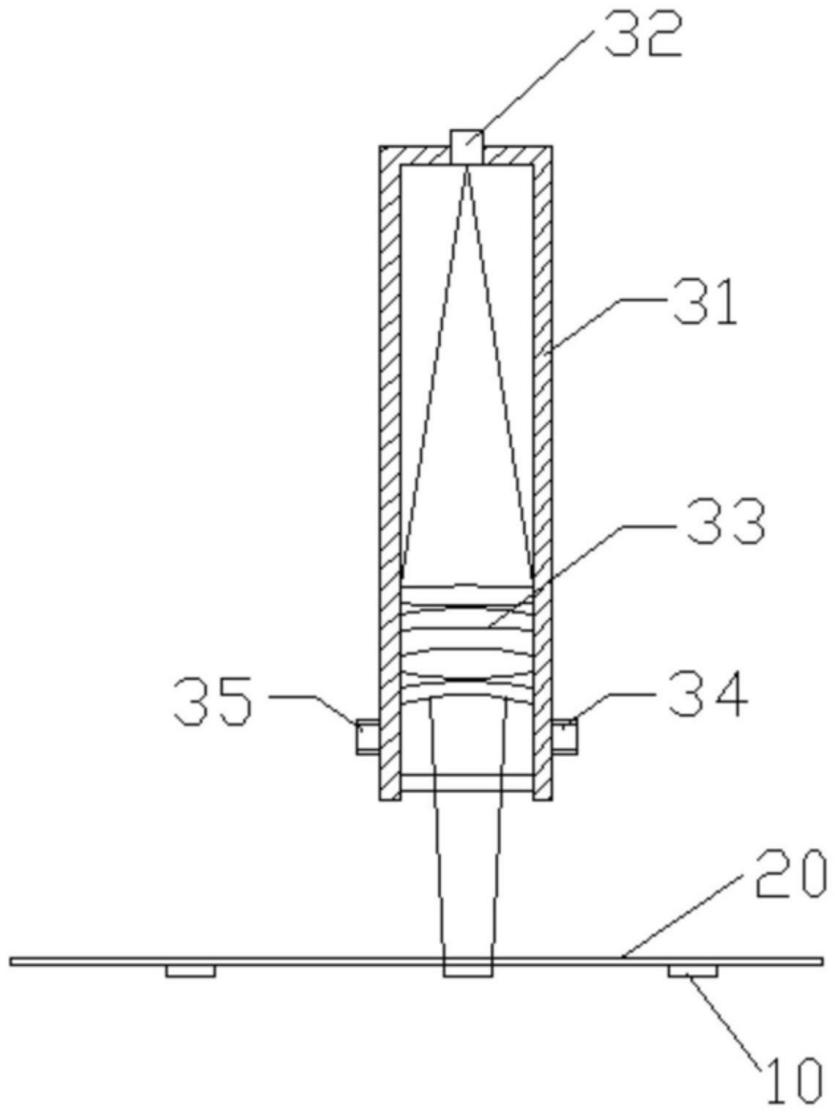

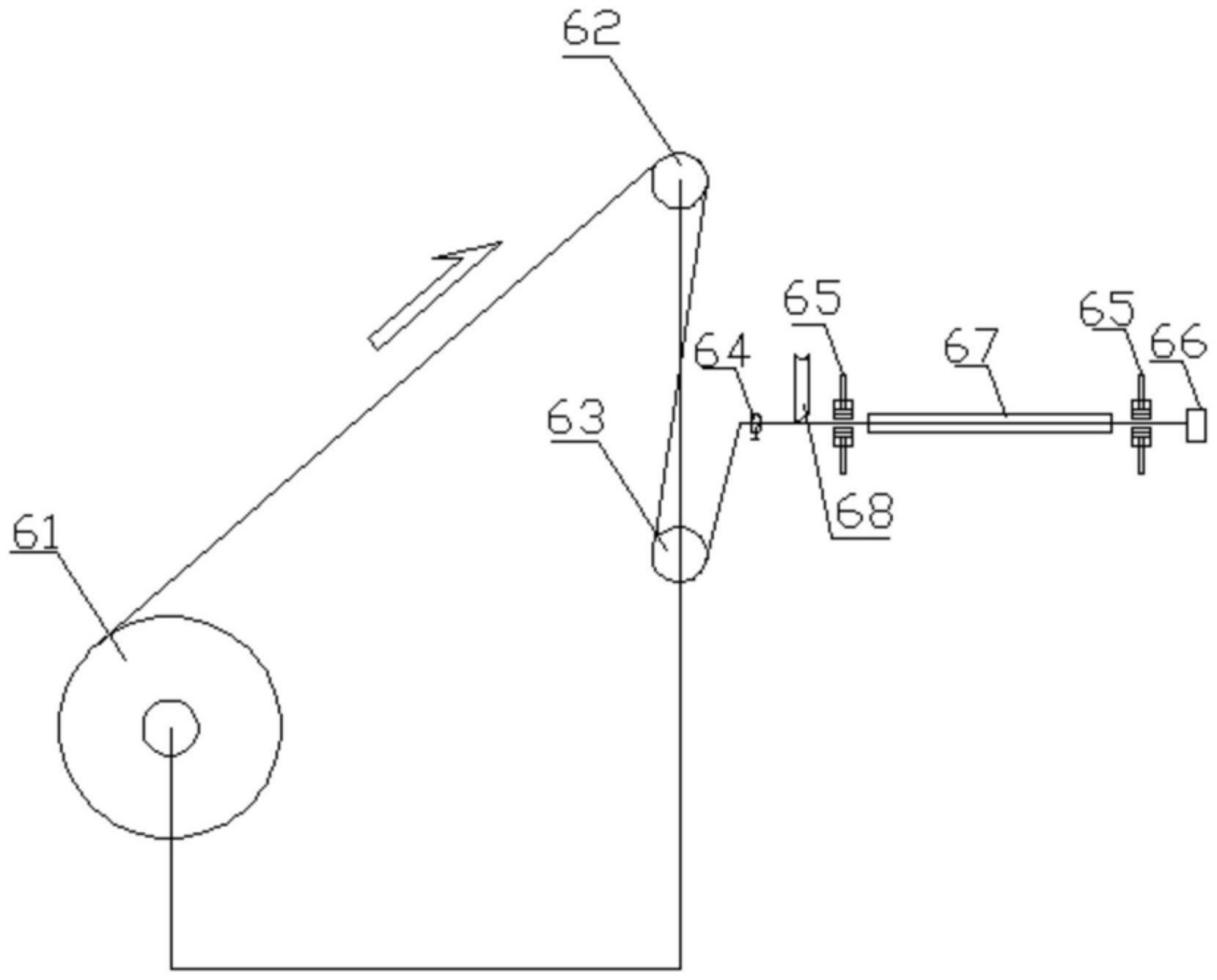

 图2  图3  图4  图5  图6  图7  图8  图9  图10  图11 图1是本发明一种全自动聚酯土工格栅激光焊接装置的结构示意图； 图2是本发明一种全自动聚酯土工格栅激光焊接装置的激光焊接机构的侧视图； 图3是本发明一种全自动聚酯土工格栅激光焊接装置的焊接组件的结构示意图； 图4是本发明一种全自动聚酯土工格栅激光焊接装置的焊接位置处的结构示意图； 图5是本发明一种全自动聚酯土工格栅激光焊接装置的经向料卷送带机构的结构示意图； 图6是本发明一种全自动聚酯土工格栅激光焊接装置的经向续带张力控制机构的结构示意图； 图7是本发明一种全自动聚酯土工格栅激光焊接装置的纬向料卷送带机构的结构示意图； 图8是本发明一种全自动聚酯土工格栅激光焊接装置的收料牵引机构的主视图； 图9是图8中A的放大示意图； 图10是本发明一种全自动聚酯土工格栅激光焊接装置的收料牵引机构的侧视图； 图11是本发明一种全自动聚酯土工格栅激光焊接装置的收料张力控制机构的结构示意图。 3.发明专利名称：一种路桥衔接结构及施工方法 申请号：CN202111671423.2 公开号：CN114351567B 授权公告日：2024.04.26 专利权人：安徽省交通规划设计研究总院股份有限公司; 公路交通节能与环保技术及装备交通运输行业研发中心 本发明公开了一种新型路桥衔接结构及施工方法，包括桥台、路基和与路基搭接的轻质泡沫混凝土，轻质泡沫混凝土桥台处顶部设有台帽，台后路基侧顶部依次设有防渗土工膜、两层内置级配碎石的土工格栅、水稳，台后桥梁侧顶部依次设有防渗土工膜、低强度混凝土、搭板，结构顶部设有沥青路面、墙式护栏。该结构将桥台型式统一为不受桥台高度限制的桩柱式桥台，具有灵活调整锥坡位置、刚柔过渡、质量轻、占地面积小的特点，其结构固定、受力明确，不仅能有效降低路桥衔接处的差异沉降、提高路基与桥台的稳定性、解决墩柱间狭小空间难以压实的问题，还可控制桥梁规模，节约成本、便于标准化作业、加快施工进度，具有良好的经济技术效益。
图1

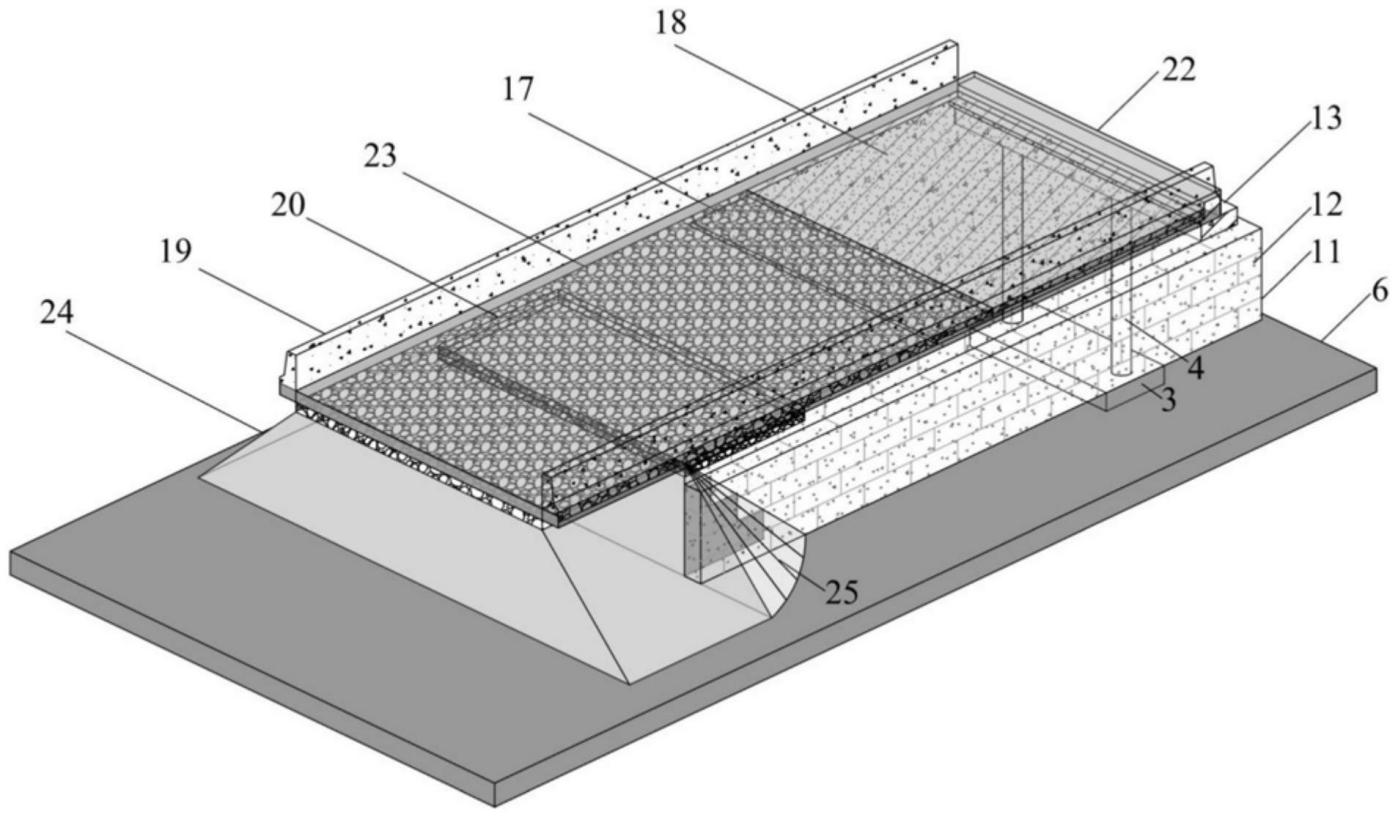

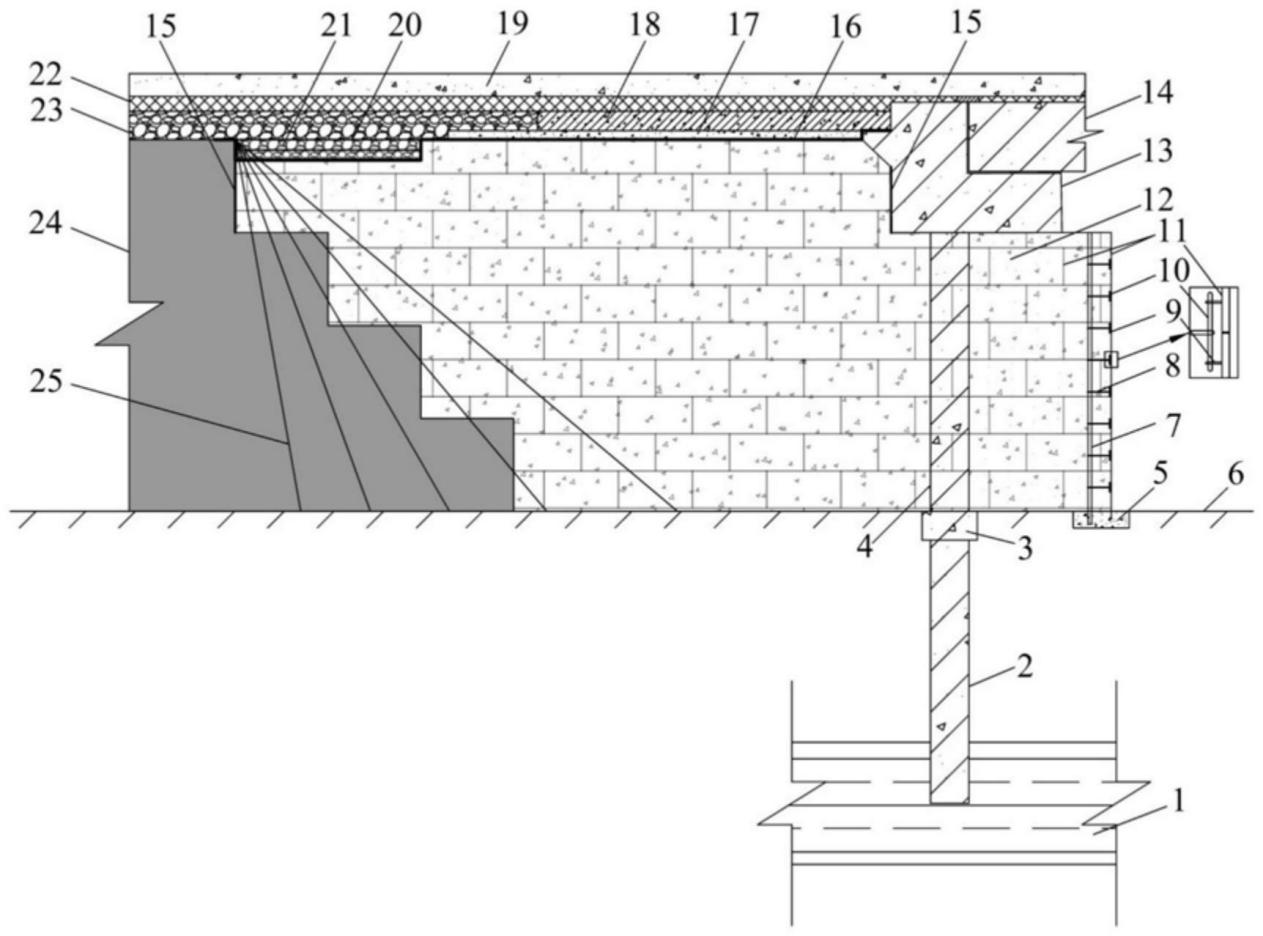

 图2 图1为路桥衔接结构横断面图； 图2为路桥衔接结构示意图。 图例说明： 1、持力层；2、桥台桩基；3、地系梁；4、墩柱；5、轻质泡沫混凝土保护面板基础；6、原地面；7、角钢；8、拉杆；9、预埋筋；10、连接钢筋；11、轻质泡沫混凝土保护面板单元；12、轻质泡沫混凝土；13、台帽； 14、主梁；15、沉降缝；16、HDPE防渗土工膜；17、低强度混凝土；18、搭板；19、墙式护栏；20、土工格栅；21、级配碎石；22、沥青路面；23、水稳层；24、路基；25、锥形护坡。 4.发明专利名称：一种加筋挡土墙结构及其施工方法 申请号：CN202211407963.4 公开号：CN115897658B 授权公告日：2024.04.26 专利权人：中铁二院工程集团有限责任公司 本发明关于一种加筋挡土墙结构及其施工方法，该结构包括底座基础，设于地基土中；若干反滤层，依次层叠设置在底座基础上；若干层土工格栅，每层土工格栅包括受力土工格栅和反包土工格栅，受力土工格栅分层设置在路基填筑体中，反包土工格栅包裹反滤层，并回折在路基填筑体中；整体面板，其为柔性水泥毯或复合材料结构，整体面板贴合设置在反滤层外侧，整体面板高度与挡土墙高度一致；连接构件，其为[型结构，连接构件呈阵列设置在反滤层和整体面板之间，反包土工格栅穿过连接构件的槽口，连接构件的两臂连接于整体面板。本发明通过土工格栅和连接构件将整体面板、反滤层和路基填筑体有机结合成柔性协调的整体，适应超高烈度地震区。
图1
 图2  图3  图4

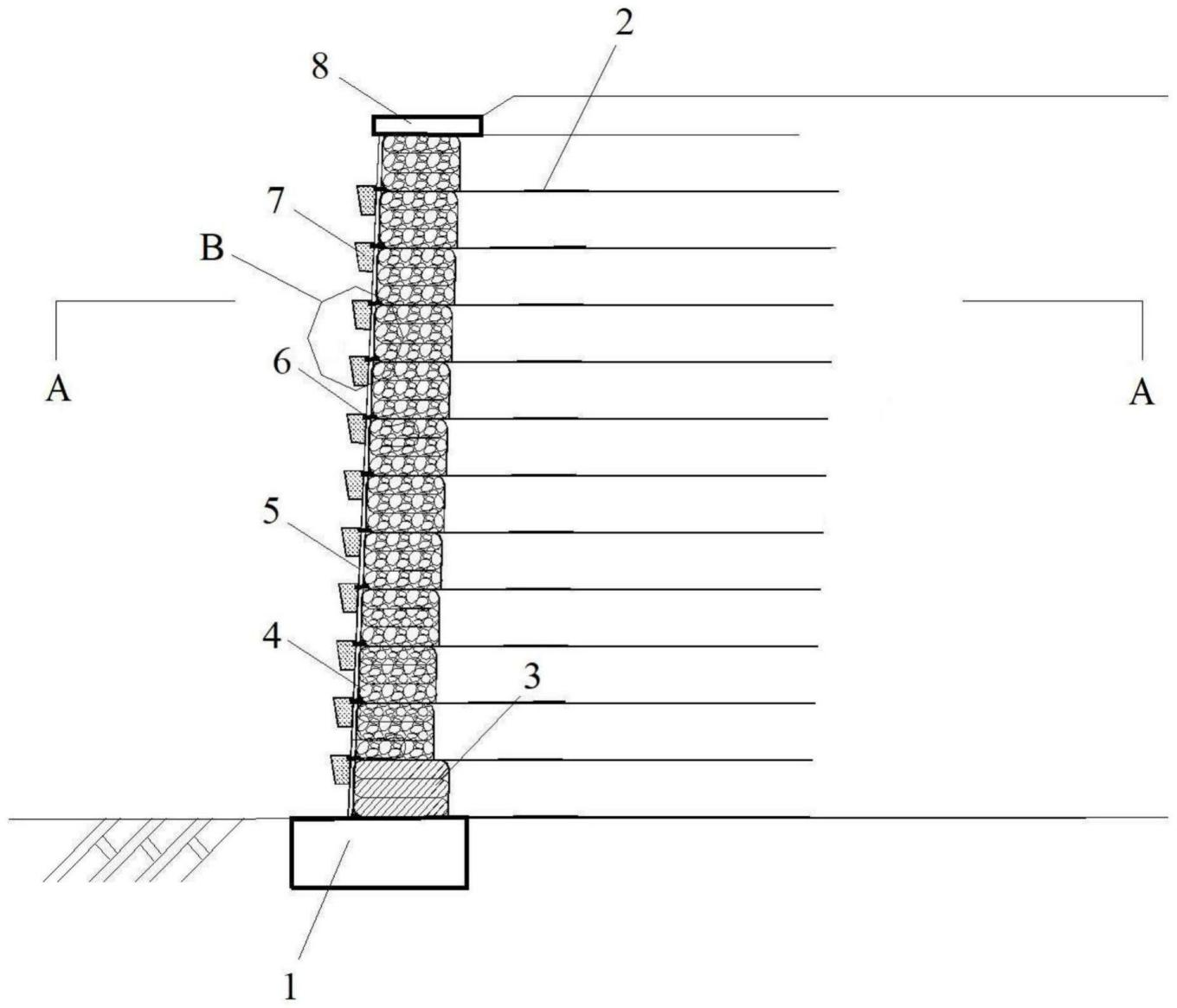

图1为加筋挡墙结构的断面示意图；

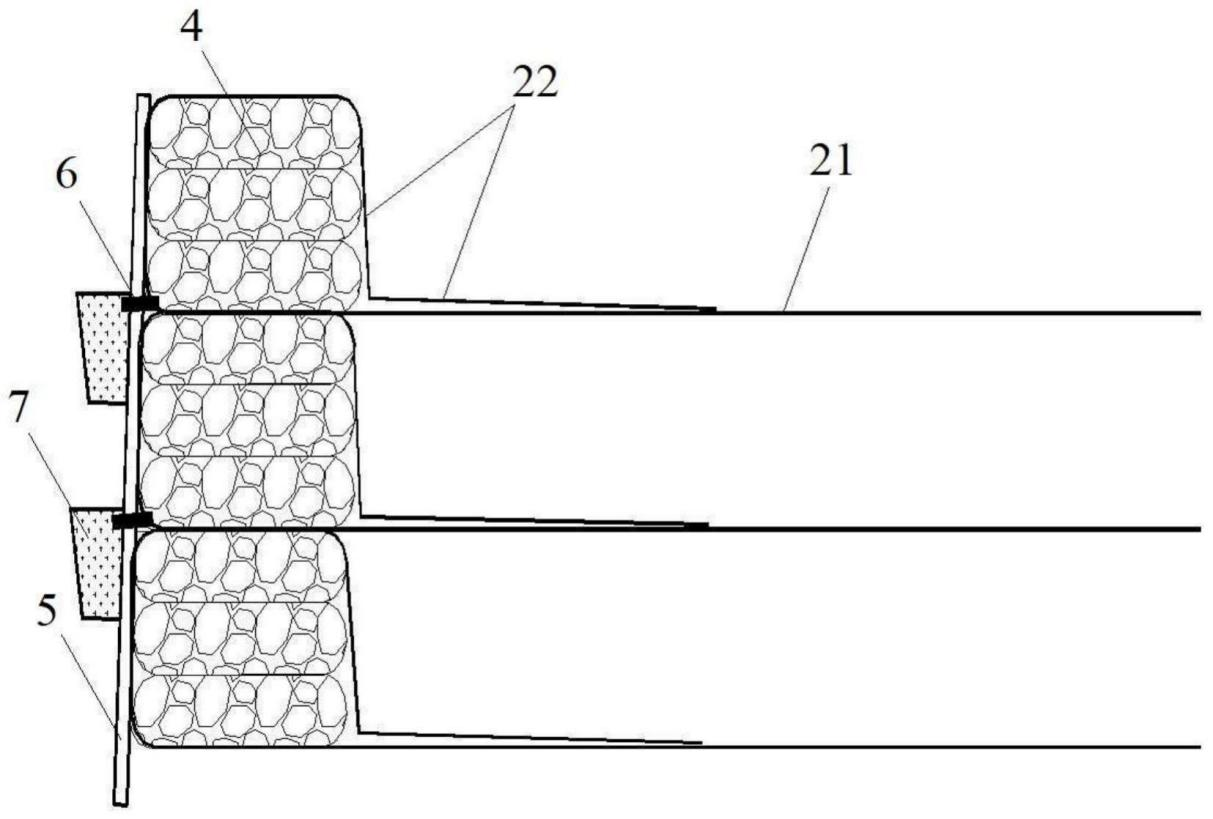

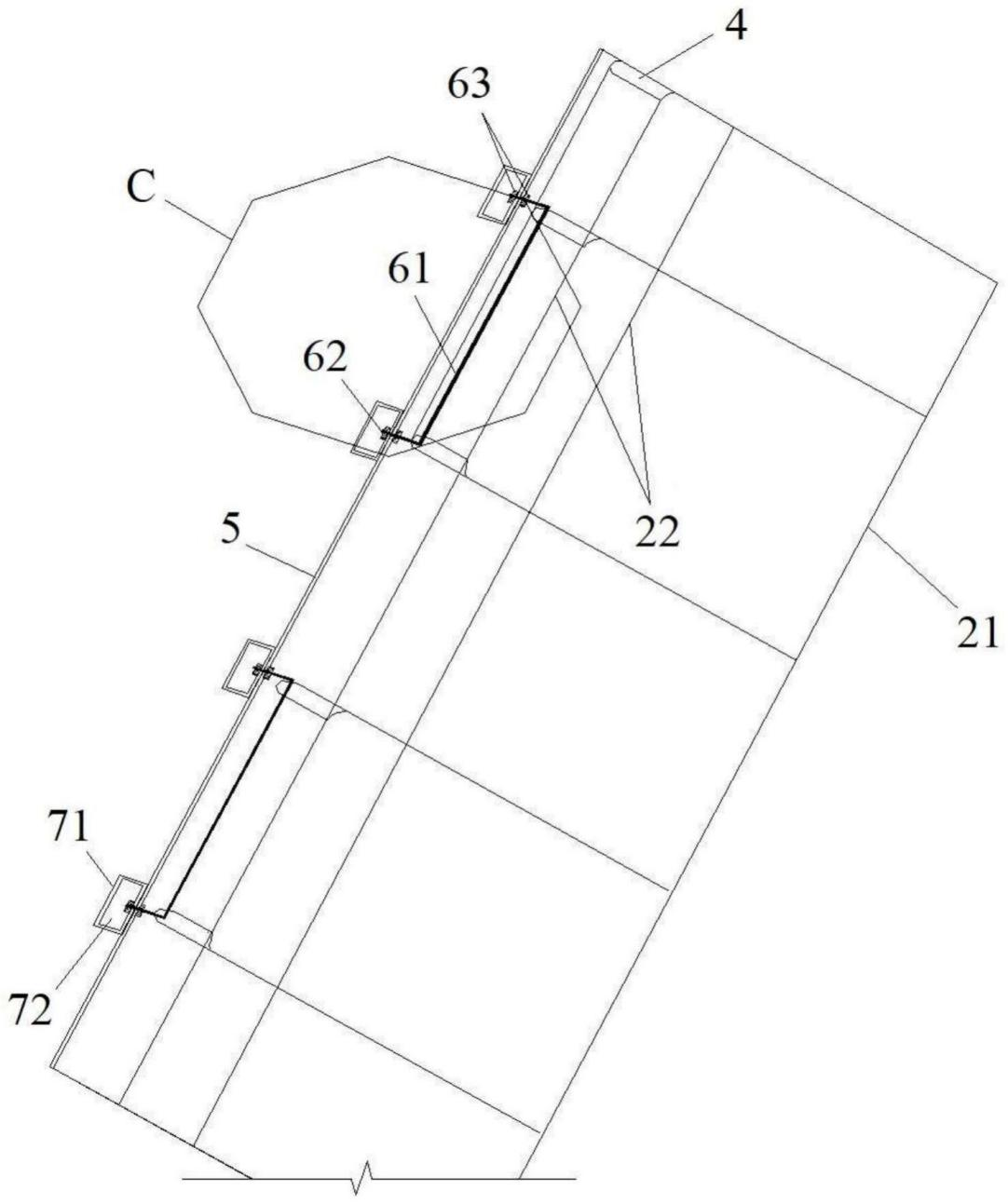

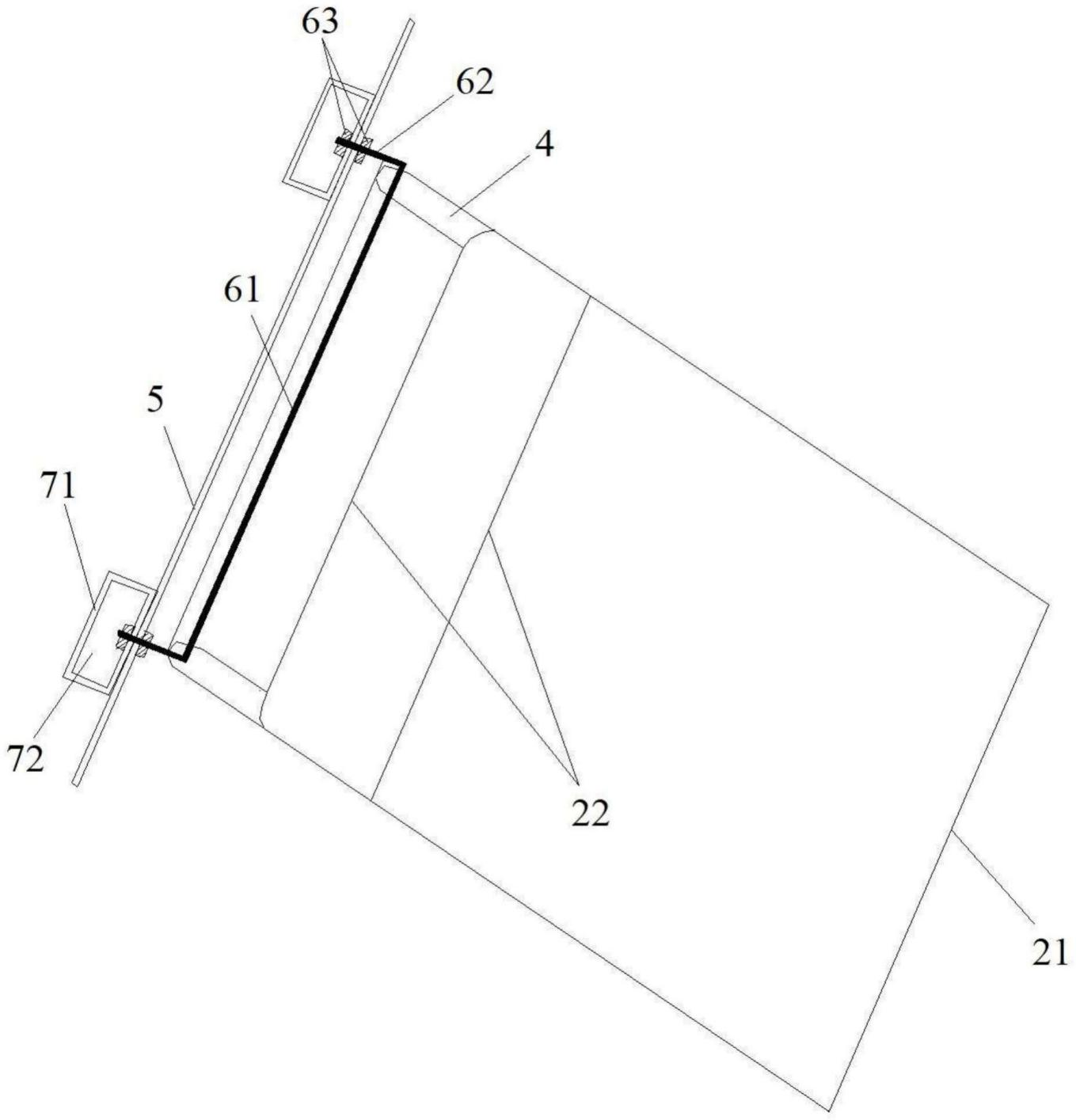

图2为图1中A-A截面示意图； 图3为图2中C部的放大示意图； 图4为图1中B部的放大示意图。 图例说明： 1-底座基础，2-土工格栅，21-受力土工格栅，22-反包土工格栅，3-底部封闭层，4-反滤层，5-整体面板，6-连接构件，61-纵向直筋，62-横向拉筋，63-固定螺帽，7-绿化结构，71-植生框，72-植生土，8-顶部封闭层。 5.发明专利名称：一种双层包裹式土工格栅加筋土防护屏障及其施工方法 申请号：CN202410101176.X 公开号：CN117627047B 授权公告日：2024.04.12 专利权人：石家庄铁道大学 本发明公开了一种双层包裹式土工格栅加筋土防护屏障及其施工方法，涉及岩土工程支挡加固领域，用以解决多层土工格栅和多层土体之间未形成整体结构导致在承受侧向冲击力时容易导致沿土工格栅与土体接触界面产生水平滑移的问题。该防护屏障包括层间拉紧件和依次层叠设置的多个压实层，底层平铺段的端部与环形包裹段连接，内层平铺段的端部依次与向上弯折部和向内弯折部连接，底层平铺段、下层填充层、内层平铺段和上层填充层层叠，固定块位于环形包裹段围成的包裹腔中，向上弯折部和向内弯折部穿过上一层压实层中的底层平铺段并包裹上一层压实层中的下层填充层的端部。本发明可用于承受爆炸产生的侧向冲击力。
图1

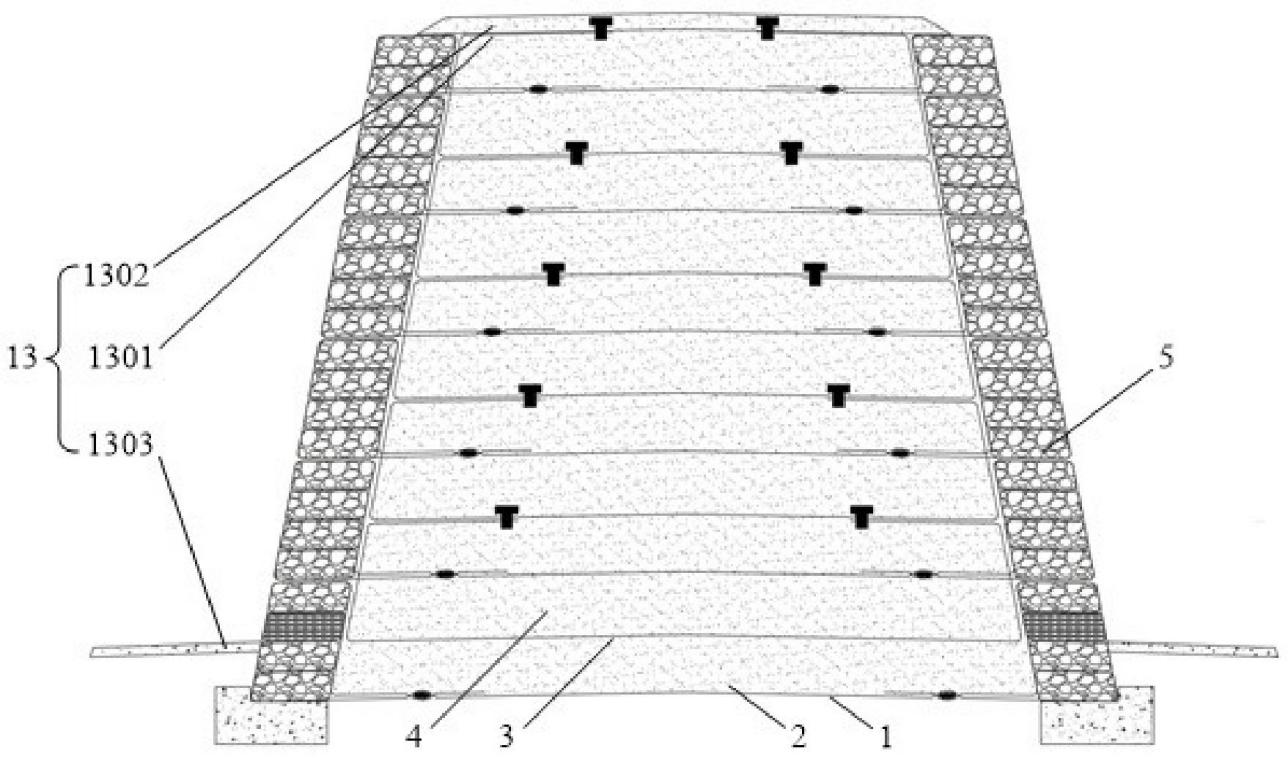

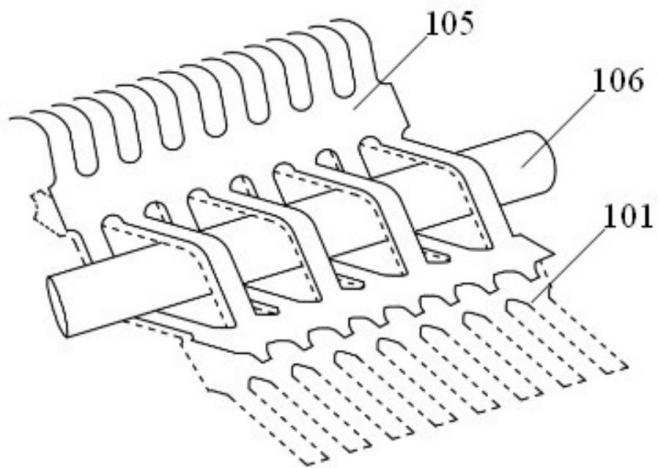

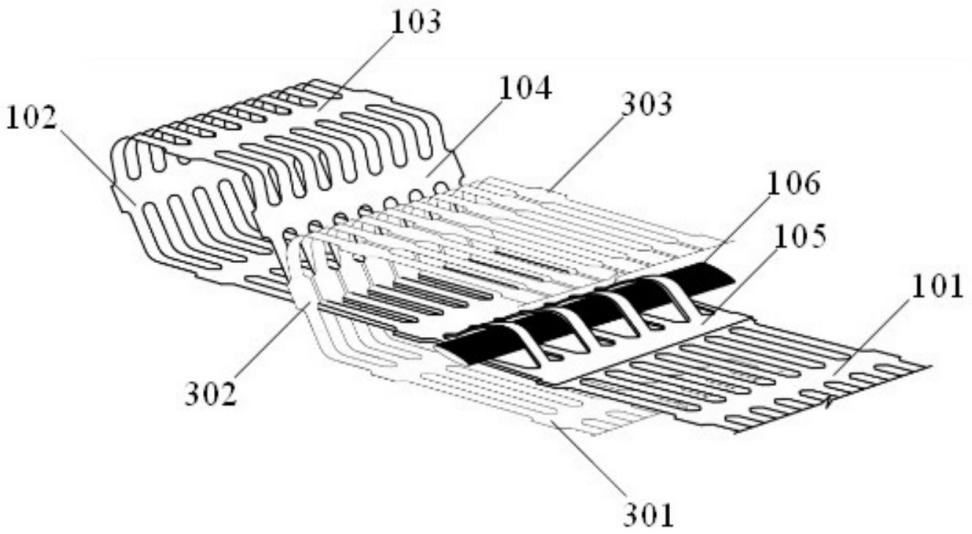

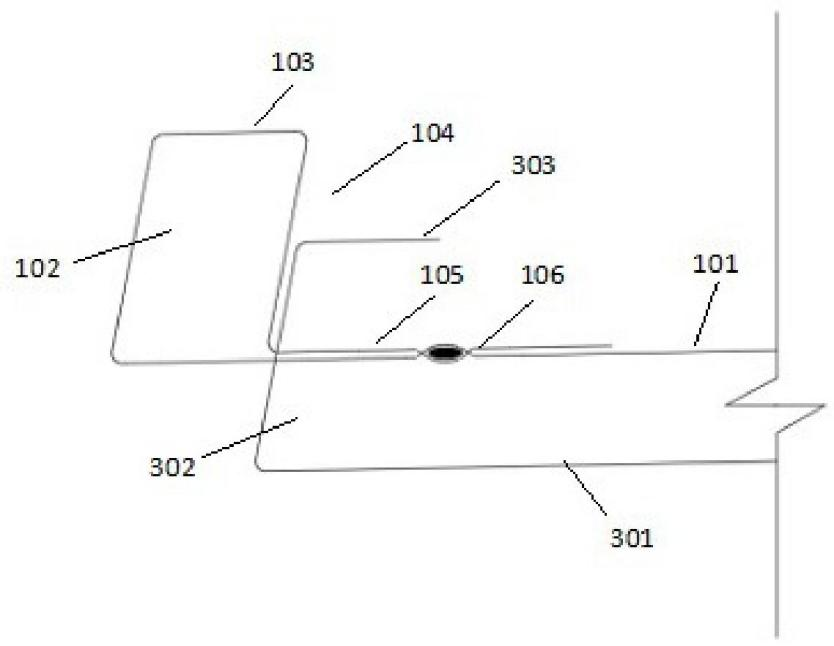

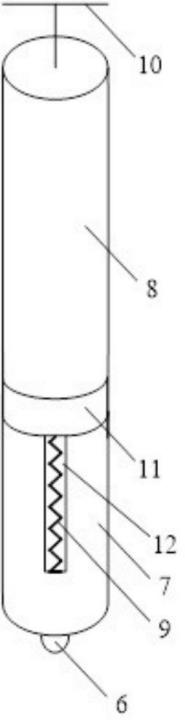

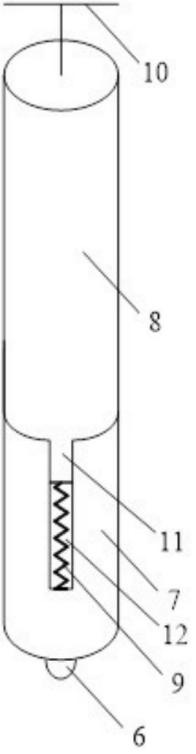

 图2  图3  图4  图5  图6 图1为本发明实施例一提供的双层包裹式土工格栅加筋土防护屏障的断面结构示意图； 图2为本发明实施例一提供的双层包裹式土工格栅加筋土防护屏障中连接棒与第二向内弯折段和底层平铺段的连接示意图； 图3为本发明实施例一提供的双层包裹式土工格栅加筋土防护屏障中向上弯折部和向内弯折部与上一层压实层中的底层平铺段的穿插示意图； 图4为本发明实施例一提供的双层包裹式土工格栅加筋土防护屏障中内层土工格栅与上一层压实层中底层土工格栅的连接示意图； 图5为本发明实施例一提供的双层包裹式土工格栅加筋土防护屏障中层间拉紧件的结构示意图，其中，长条形凸起插入长条形凹槽中； 图6为本发明实施例一提供的双层包裹式土工格栅加筋土防护屏障中层间拉紧件的结构示意图，其中，长条形凸起未插入长条形凹槽中。 图例说明： 1-底层土工格栅；101-底层平铺段；102-向上弯折段；103-第一向内弯折段；104-向下弯折段；105-第二向内弯折段；106-连接棒；2-下层填充层；3-内层土工格栅；301-内层平铺段；302-向上弯折部；303-向内弯折部；4-上层填充层；5-固定块；6-拉紧 挂钩；7-底座；8-拉紧座；9-拉紧弹簧；10-拉紧把手；11-长条形凹槽；12-长条形凸起；13-防 排水设施；1301-土工膜；1302-填土保护层；1303-混凝土封闭层。
实用新型
1.实用新型名称：一种双向加强型土工格栅

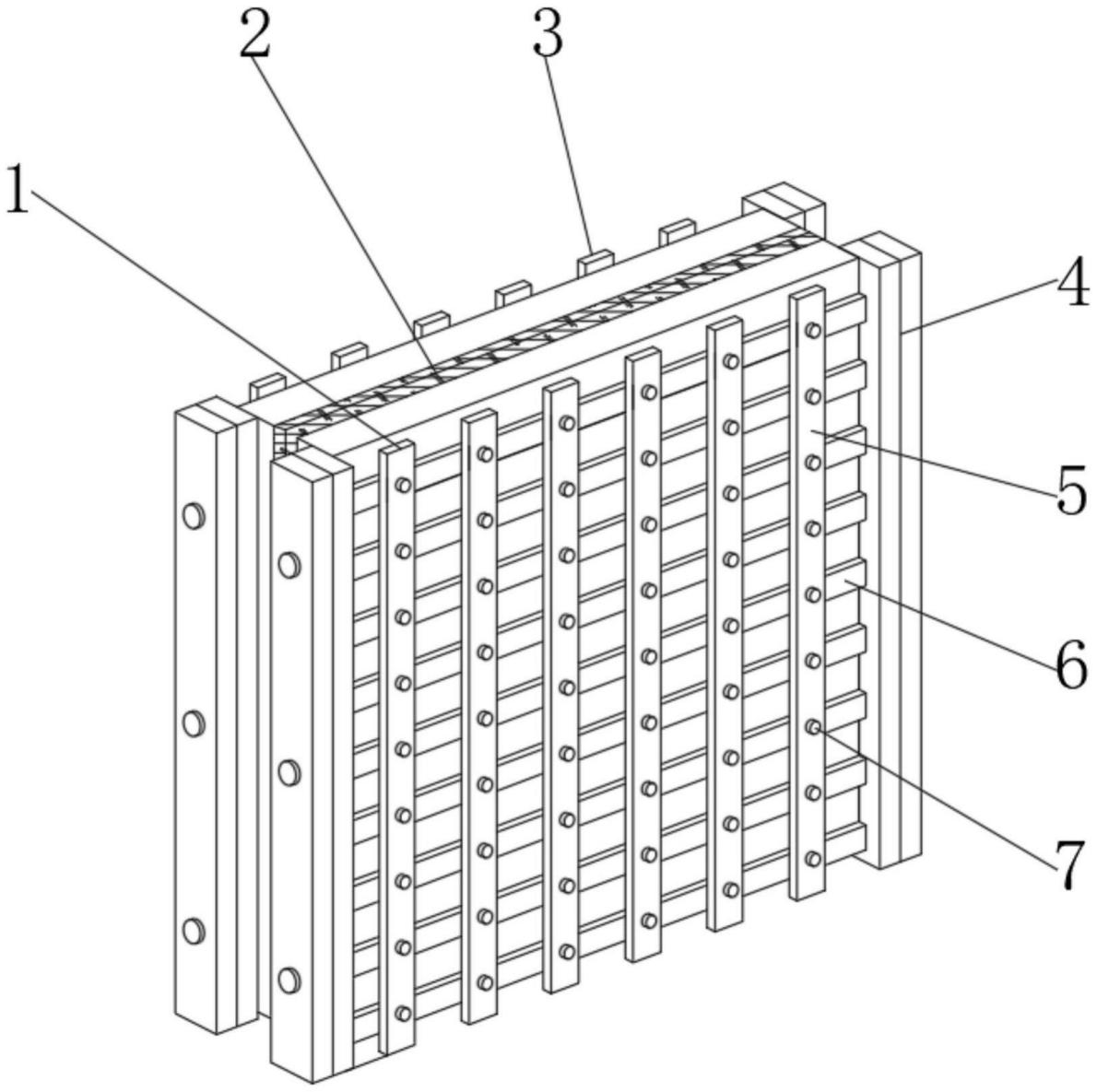

申请号：CN202320484319.0 公开号：CN220868165U 授权公告日：2024.04.30 专利权人：肥城联谊工程塑料有限公司 本实用新型公开了一种双向加强型土工格栅，包括第一格栅本体，第一格栅本体的一侧设置有第二格栅本体，第一格栅本体与第二格栅本体的中间位置开设有填充槽，第一格栅本体的两侧固定连接有连接杆。该种双向加强型土工格栅在使用时通过设置有横向格栅条、纵向格栅条、连接槽、螺纹杆、螺纹块、连接柱以及限位杆，通过部件之间的相互配合，实现了该种双向加强型土工格栅横向格栅条与纵向格栅条之间的固定连接，且通过限位杆与纵向格栅条底端的接触，实现横向格栅条与纵向格栅条连接之间的限位，保证横向格栅条与纵向格栅条之间连接的稳定，使横向格栅条与纵向格栅条加强地面之间的联系性，从而提高了该种双向加强型土工格栅承受重量上限。
图1

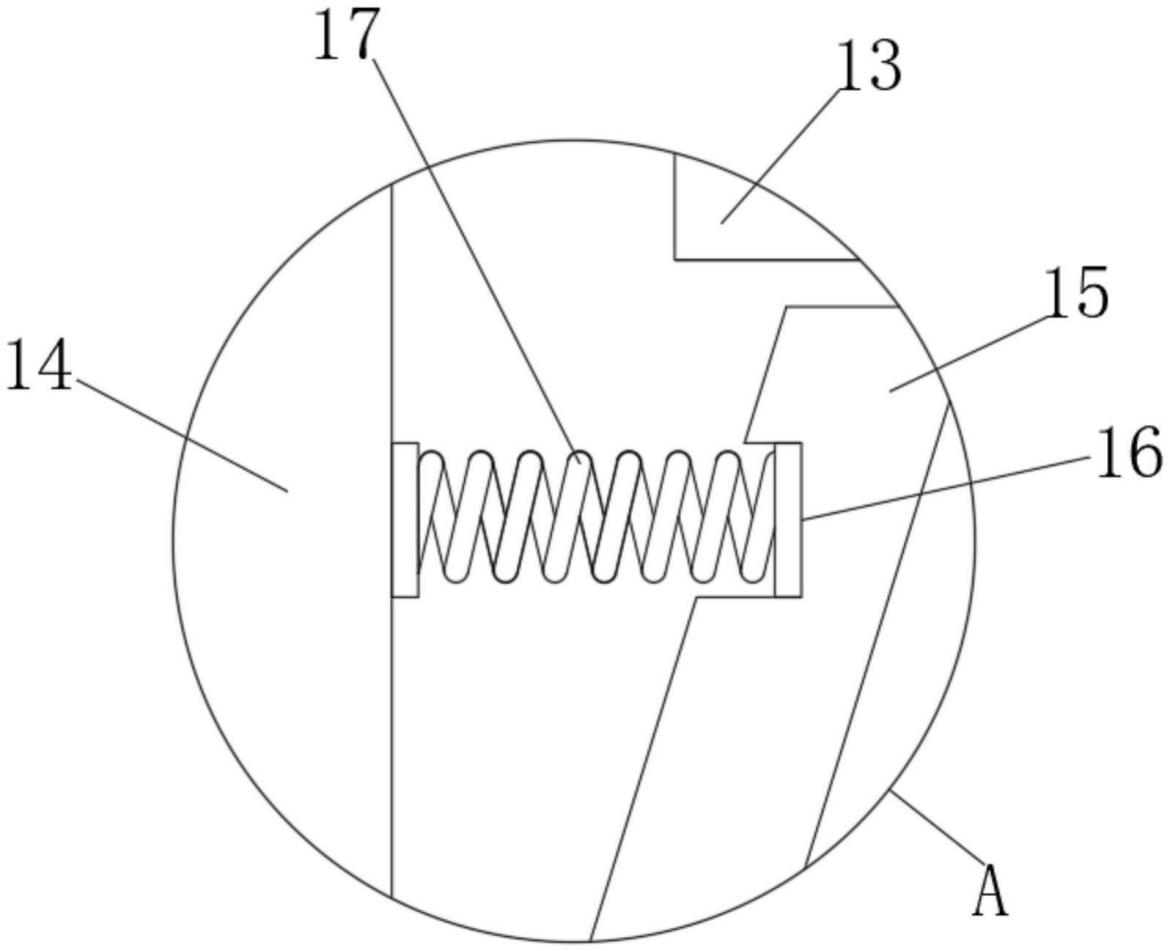

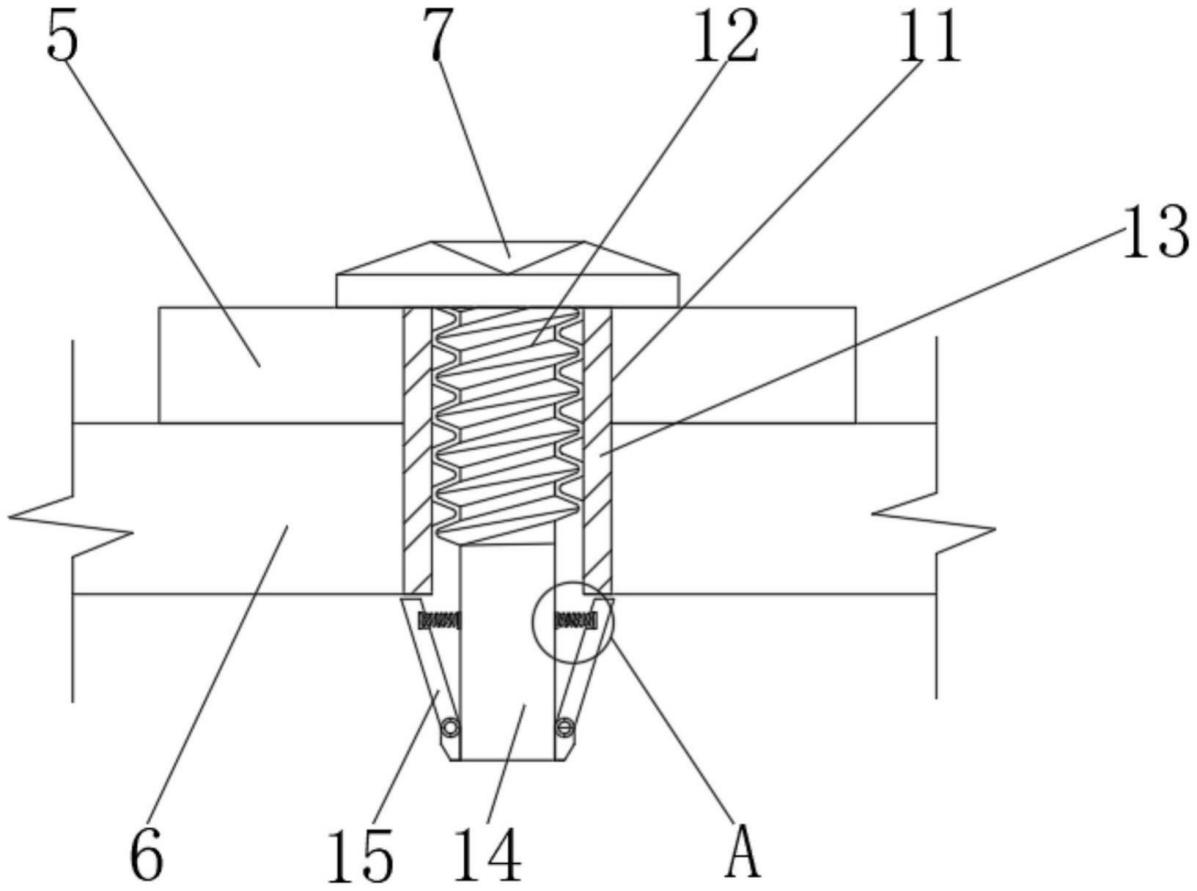

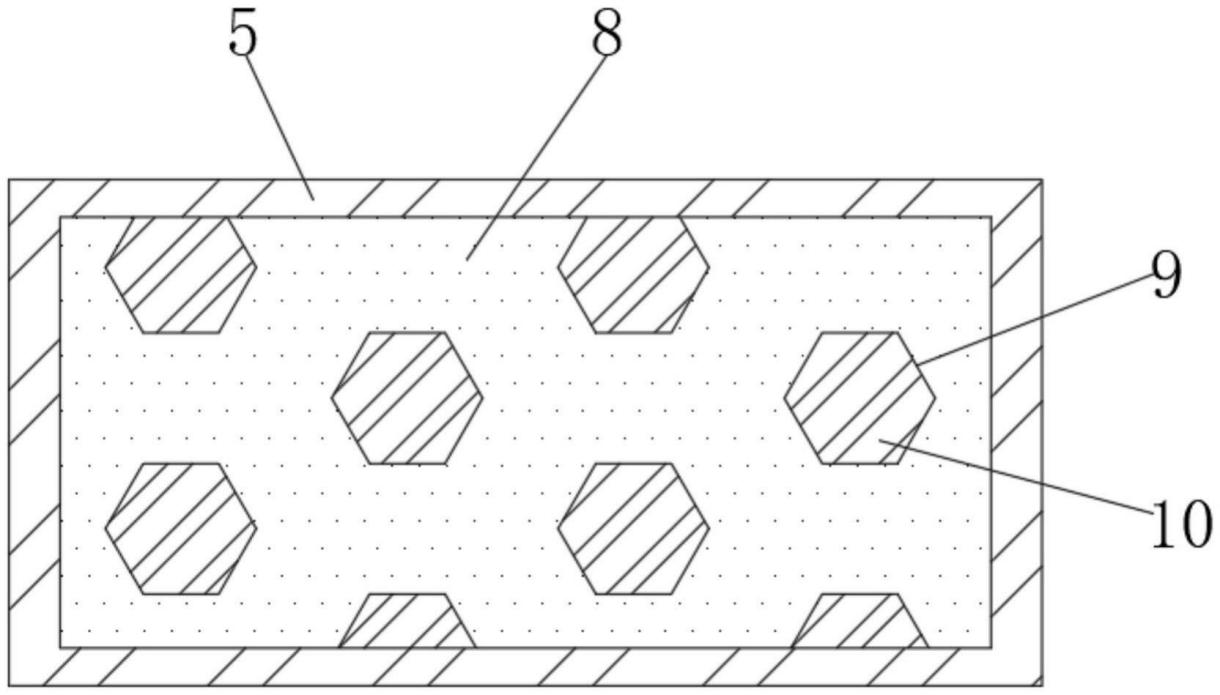

 图2  图3  图4 图2为本实用新型横向格栅条剖面结构示意图； 图3为本实用新型横向格栅条与纵向格栅条连接结构示意图； 图4为本实用新型图3中A处放大连接结构示意图。 图例说明： 1、第一格栅本体；2、填充槽；3、第二格栅本体；4、连接杆；5、横向格栅条；6、纵向格栅条；7、螺块；8、聚丙烯填充物；9、放置槽；10、连接筋；11、连接槽；12、螺纹杆；13、螺纹块；14、连接柱；15、限位杆；16、卡槽；17、弹簧。
——摘录自“国家知识产权局网站”
