为适应工程对土工格栅性能的需求，拓展土工格栅的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工格栅技术推广与应用，增进技术人员对土工格栅产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年6月份协会会员单位授权的土工格栅相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1.发明专利名称：一种用于模拟柔性顶部边界的土工格栅拉拔试验装置
申请号：CN201910973323.1 公开号：CN110553919B 授权公告日：2024.06.04 专利权人：石家庄铁道大学; 泰安路德工程材料有限公司 本发明公开了一种用于模拟柔性顶部边界的土工格栅拉拔试验装置，包括放置于承台上的拉拔箱，于拉拔箱的侧壁上开有横槽，土工格栅经横槽水平伸入拉拔箱内并将拉拔箱分隔成上腔和下腔，于上腔和下腔内分别填充满土料，于上腔的土料上端设有可转动的且底面平整光滑的刚性加载机构，于承台上构造有支撑架，于支撑架上悬挂有加压机构，加压机构的输出端竖直顶接于刚性加载机构的上端。本发明由于刚性加载机构可转动，避免采用气囊或水袋模拟柔性顶部边界试验过程中其在高压强下，超过气囊或水袋的极限承压值，出现被压爆的现象，且在模拟筋土界面特性的变化规律过程中更加精确，适用于模拟柔性顶部边界的土工格栅拉拔特性。

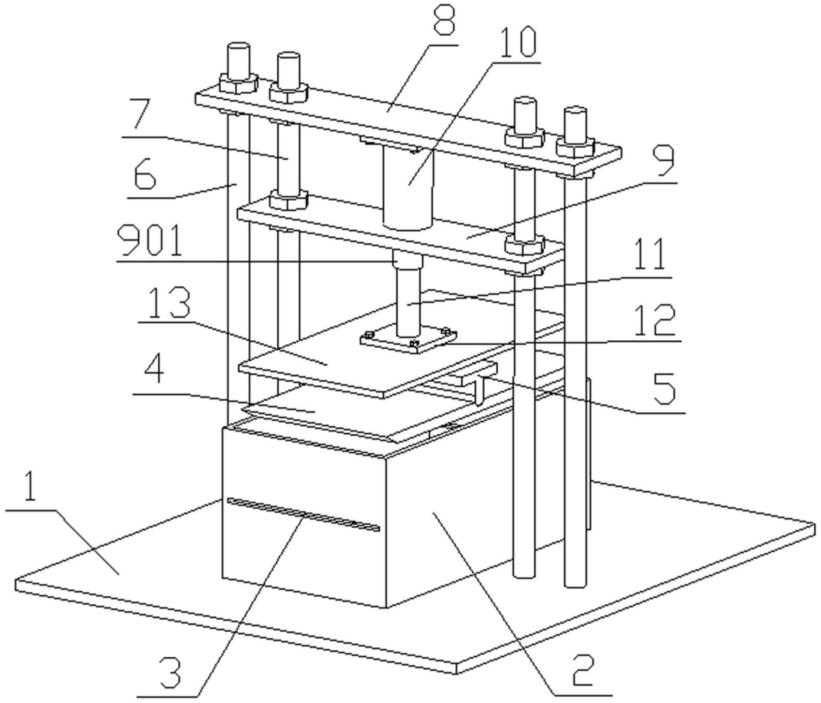

图1

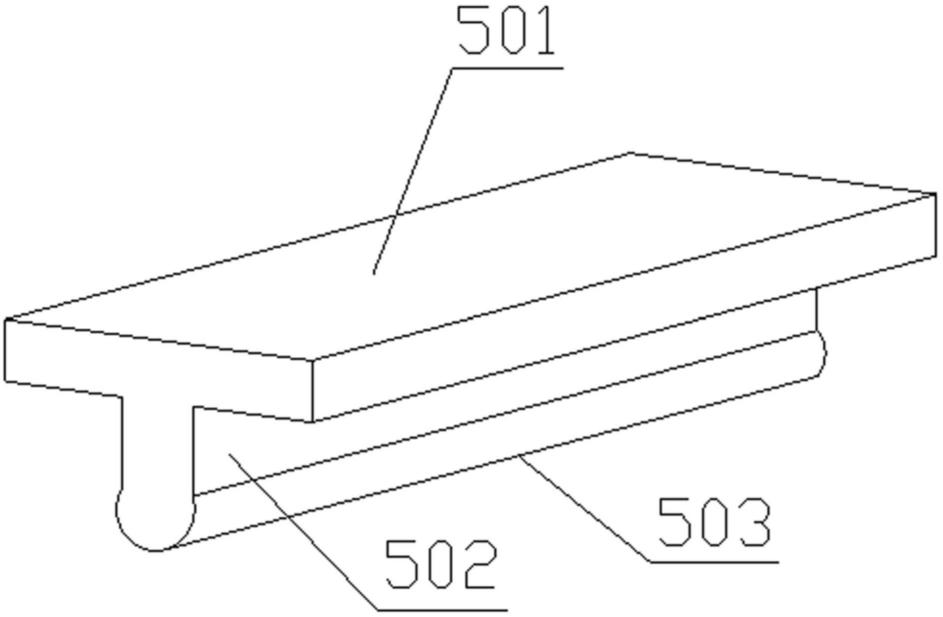

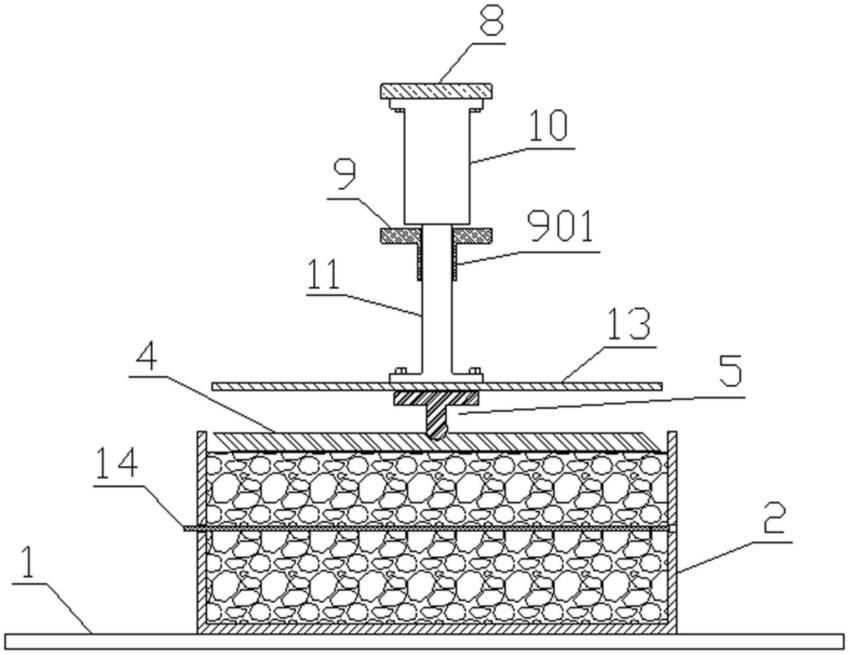

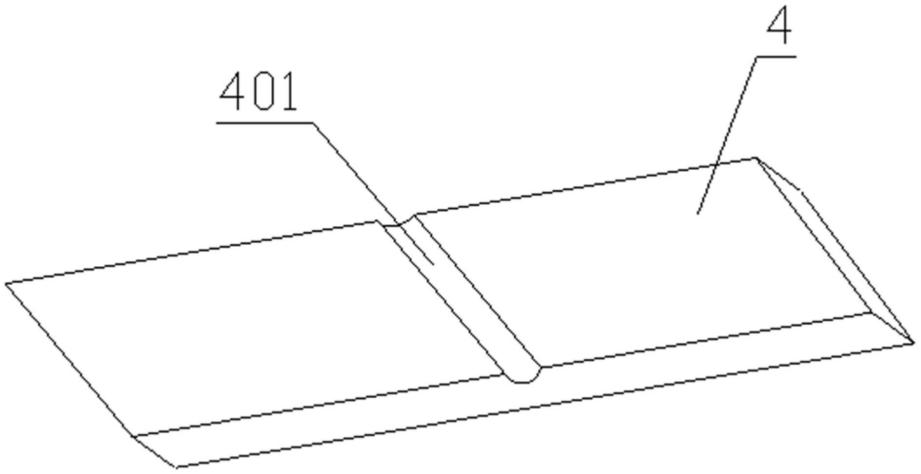

 图2  图3  图4 图2为本发明实施例的结构剖视图； 图3为本发明实施例承压单元的结构示意图； 图4为本发明实施例刚性板的结构示意图。 图例说明： 1-承台，2-拉拔箱，3-横槽，4-刚性板，401-沟槽，5-承压单元，501-承压板，502-连接条，503-转动条，6-第一立柱，7-第二立柱，8- 第一横梁，9-第二横梁，901-导套，10-液压缸，11-液压杆，12-连接板，13-加载板，14-土工格栅。
实用新型
1.实用新型名称：一种岛状多年冻土区复合路基结构申请号：CN202321964239.1 公开号：CN221218345U 授权公告日：2024.06.25 专利权人：中铁工程设计咨询集团有限公司 本实用新型提供了一种岛状多年冻土区复合路基结构，涉及路面基础技术领域，包括基床、路基本体、防冻层、褥垫层和排水沟；所述基床包括基床表层和基床底层；所述路基本体上表面连接基床底层，所述路基本体呈等腰梯形，所述等腰梯形的两腰处设有第一热棒，等腰梯形的坡脚处设有第二热棒；所述防冻层上表面连接路基本体下表面；所述褥垫层上表面连接防冻层下表面，所述褥垫层为碎石垫层，所述碎石垫层内夹铺有一层双向土工格栅。本实用新型通过素混凝土桩穿透深层冻土下表面，确保路基结构整体的稳定性；通过在不同位置设置热棒抑制多年冻土回冻现象和空气热对多年冻土地基热侵蚀，保证冻土地基内部的热交换平衡,保持基底多年冻土的稳定性。
图1

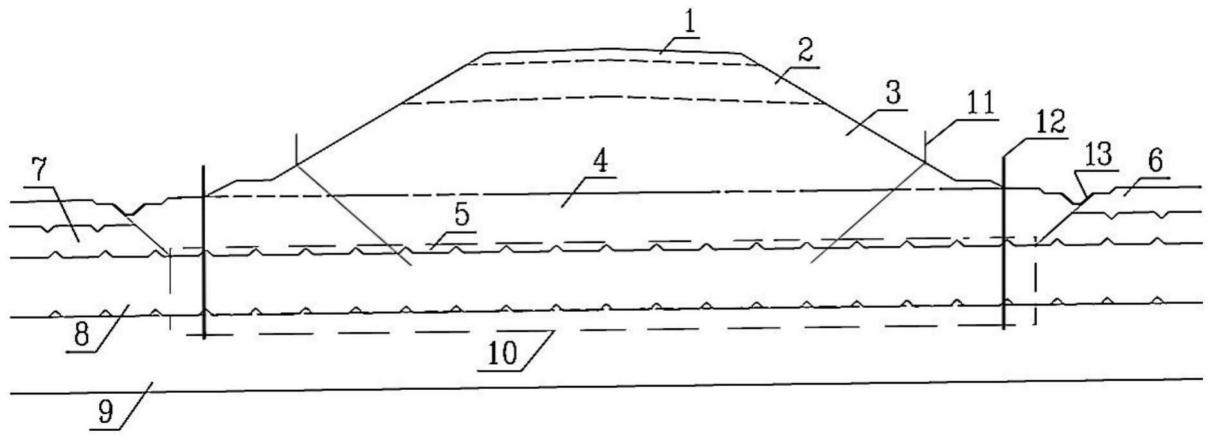

图1为本实用新型结构示意图。图例说明： 1、基床表层；2、基床底层；3、路基本体；4、防冻层；5、褥垫 层；6、种植土层；7、浅层冻土；8、深层冻土；9、未冻土层；10、桩基；11、第一热棒；12、第二热棒；13、排水沟。 2.实用新型名称：用于卫生填埋场的封场覆盖结构 申请号：CN202322528716.6 公开号：CN221095221U 授权公告日：2024.06.07 专利权人：四川正升环保科技有限公司 本实用新型涉及填埋场封场，公开了用于卫生填埋场的封场覆盖结构，整个结构由下至上依次包括：导气层、防渗层、排水层、覆盖支持土层、营养植被土层，还设置有抗滑辅助层，抗滑辅助层采用设置于覆盖支持土层的上表面、中间或下表面的土工格栅结构，或者设置于营养植被土层的上表面的三维植被网垫结构。该封场覆盖系统相比传统的封场覆盖系统具有更高的稳定性，能够增强封场结构的抗滑性能与稳定性，减少渗滤液，增强堆体稳定性，最终达到污染防控阻隔，消除环境风险的目的。
图1

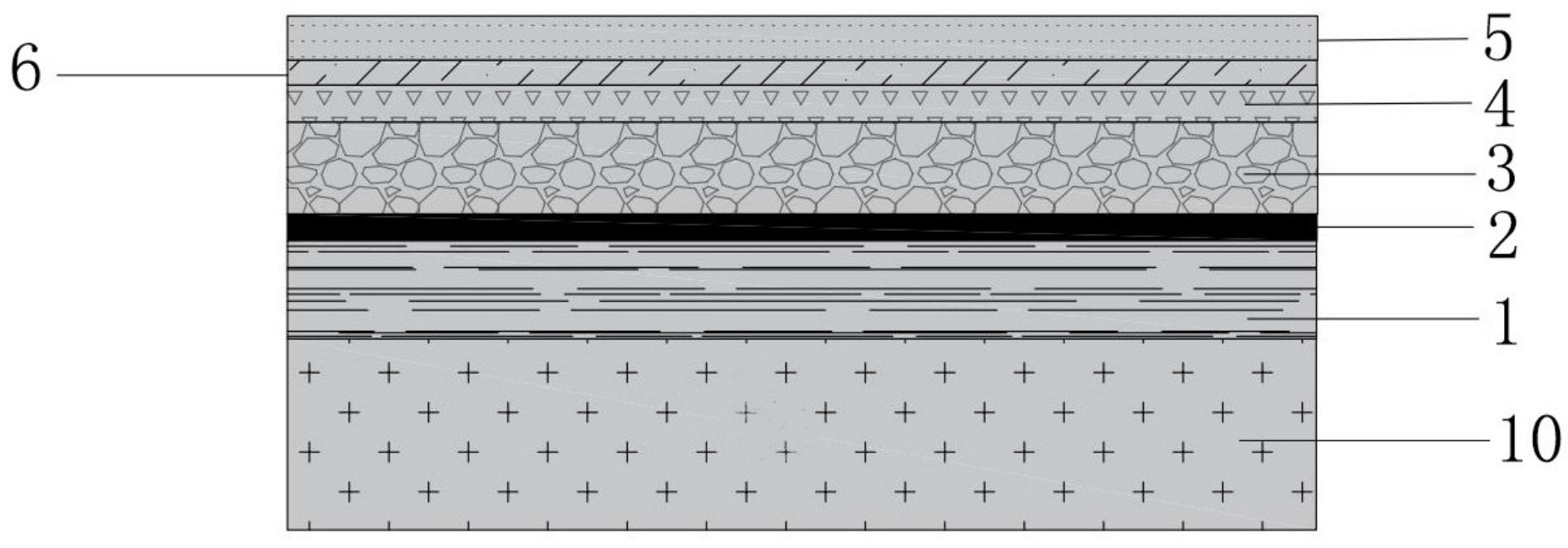

图1是本实用新型用于卫生填埋场的封场覆盖结构其中一个实施例的结构示意图。图例说明： 1-导气层，2-防渗层，3-排水层，4-覆盖支持土层，5-营养植 被土层，6-抗滑辅助层，10-堆体。
——摘录自“国家知识产权局网站”
审核：许喜娟 整理、编辑：程凤娟 |
