| 为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2023年6月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明名称：一种海岸吹填地基及其排盐方法申请号：CN202210104232 公开号：CN114351653B 授权公告日：2023.06.27 专利权人：中交第三航务工程勘察设计院有限公司；连云港金海岸开发建设有限公司；同济大学 为了从根本解决海岸吹填地基土壤的排盐问题，满足植物在海岸吹填地基上生长的条件，本发明提供一种海岸吹填地基及其排盐方法。本发明的一种海岸吹填地基的技术方案如下：一种海岸吹填地基，包括围绕吹填区域堆填的块石透水棱体；覆盖于块石透水棱体上的透水土工布；吹填于吹填区域的海岸地面上的粘土泥饼层；所述粘土泥饼层的粘土泥饼之间存在孔隙；铺设于粘土泥饼层上的填缝细砂；所述填缝细砂通过水力填充于孔隙中。

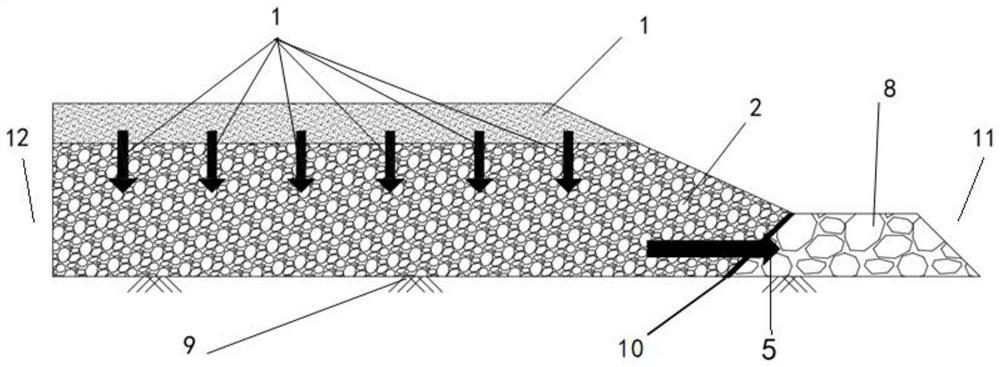

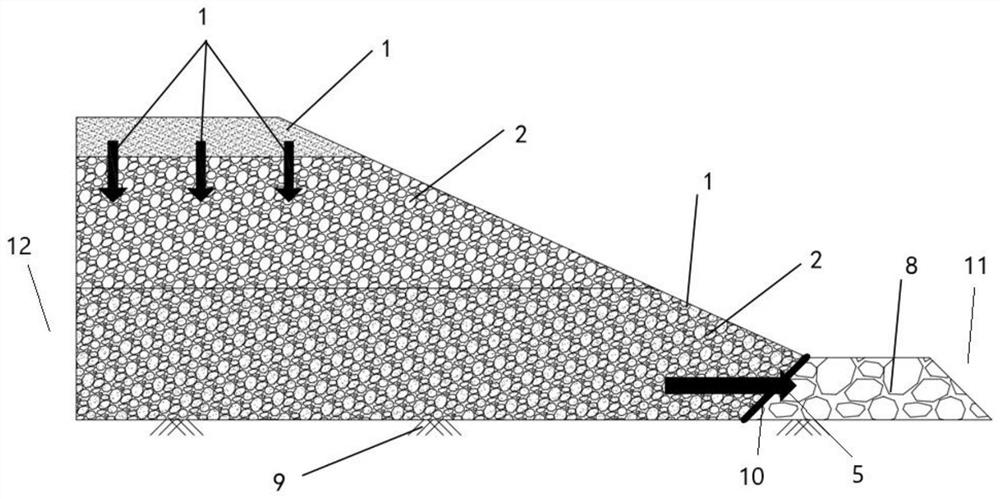

图1 海岸吹填地基的结构示意图1
图2 海岸吹填地基的结构示意图2

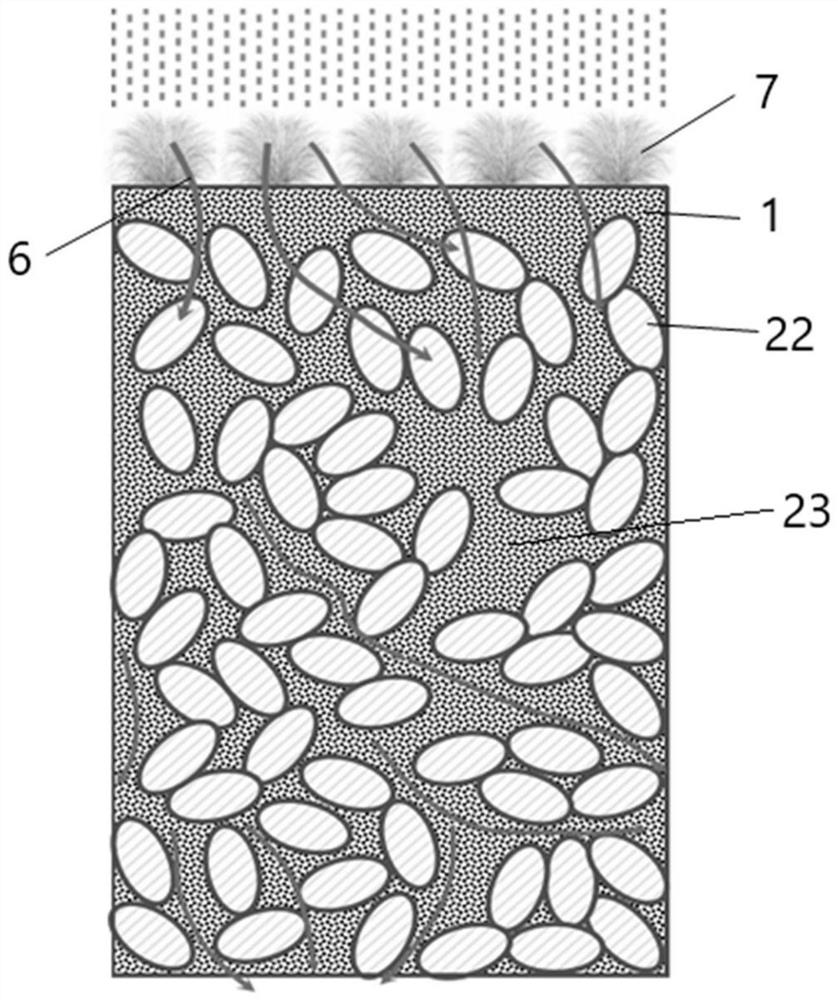

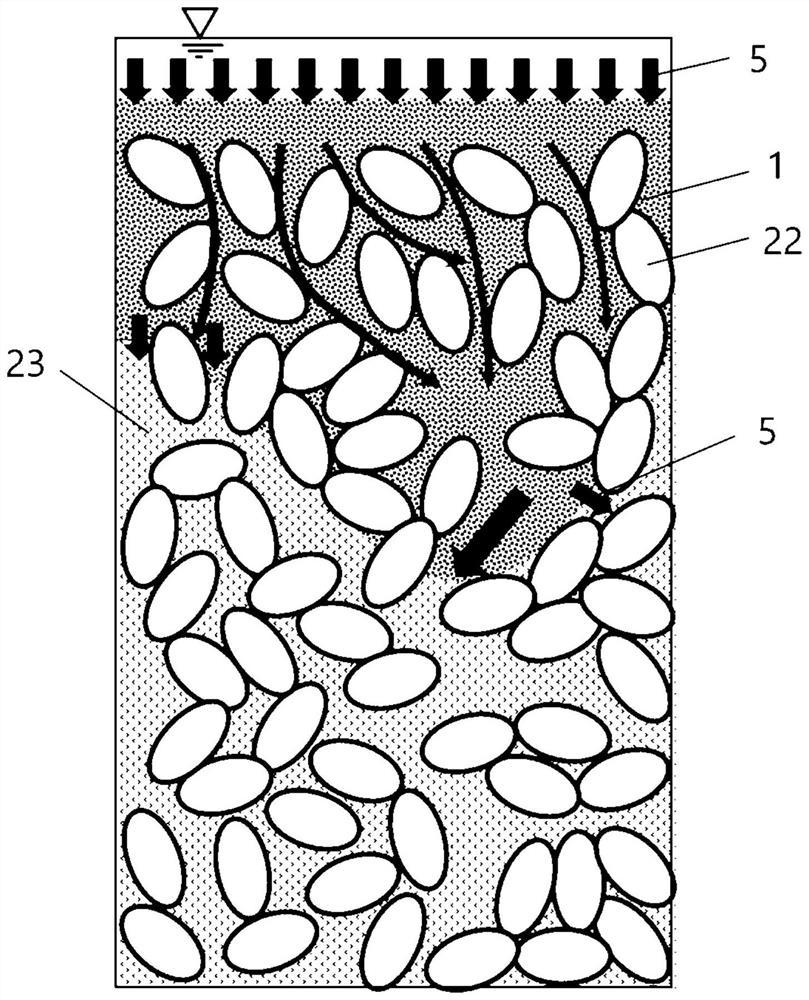

图3 海岸吹填地基的粘土泥饼层的结构示意图
图4 海岸吹填地基的粘土泥饼层的形成过程示意图
图例说明：1、填缝细砂；2、粘土泥饼层；5、入渗海水；6、入渗淡水；7、植物；8、块石透水棱体；9、海岸地面；10、透水土工布；11、大海侧；12、靠岸侧；22、粘土泥饼；23、孔隙。 2 发明名称：一种有效控制工后沉降的软土地基高填方路堤及施工方法 申请号：CN201710443967 公开号：CN107419630B 授权公告日：2023.06.20 专利权人：华中科技大学 本发明涉及一种有效控制工后沉降的软土地基高填方路堤及施工方法，包括持力层、软土地基、高填方轻质固化淤泥路堤和嵌入软土地基的路堤沉降控制结构；高填方轻质固化淤泥路堤的上表面、两侧分别铺设有路面防水层和护坡防水层；护坡防水层的坡脚处设有混凝土密封沟；路堤沉降控制结构包括刚性桩组、桩帽、半刚性加筋固化垫层、粉细砂反滤层和防水土工布；刚性桩组中的刚性桩打穿软土地基并嵌入持力层中；桩帽设置在刚性桩顶部；防水土工布、粉细砂反滤层和半刚性加筋固化垫层自上而下依次铺设在桩帽顶部；高填方轻质固化淤泥路堤设置在防水土工布的上表面；防水土工布密封在混凝土密封沟的底部。本发明结构合理、施工方便，可减小路堤的沉降。

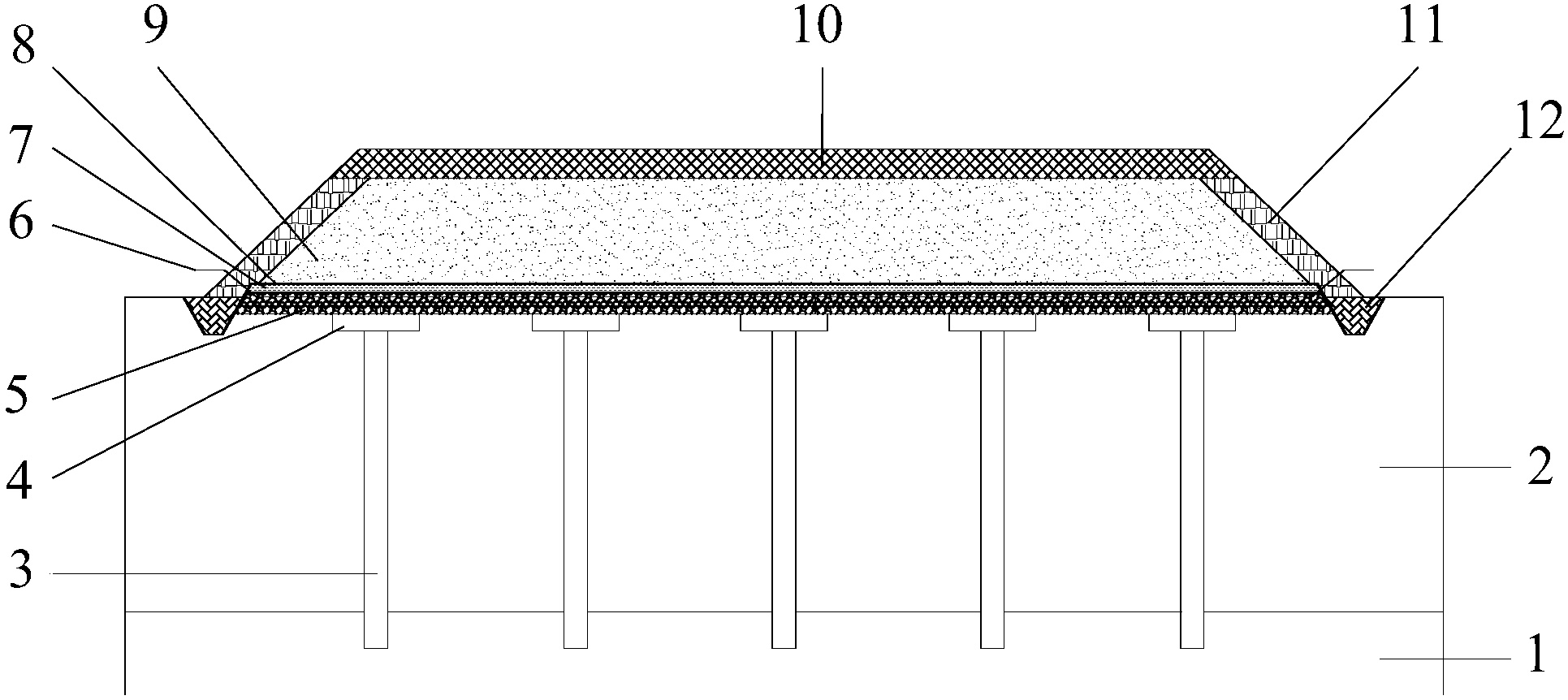

图1 软土地基高填方路堤的剖面示意图

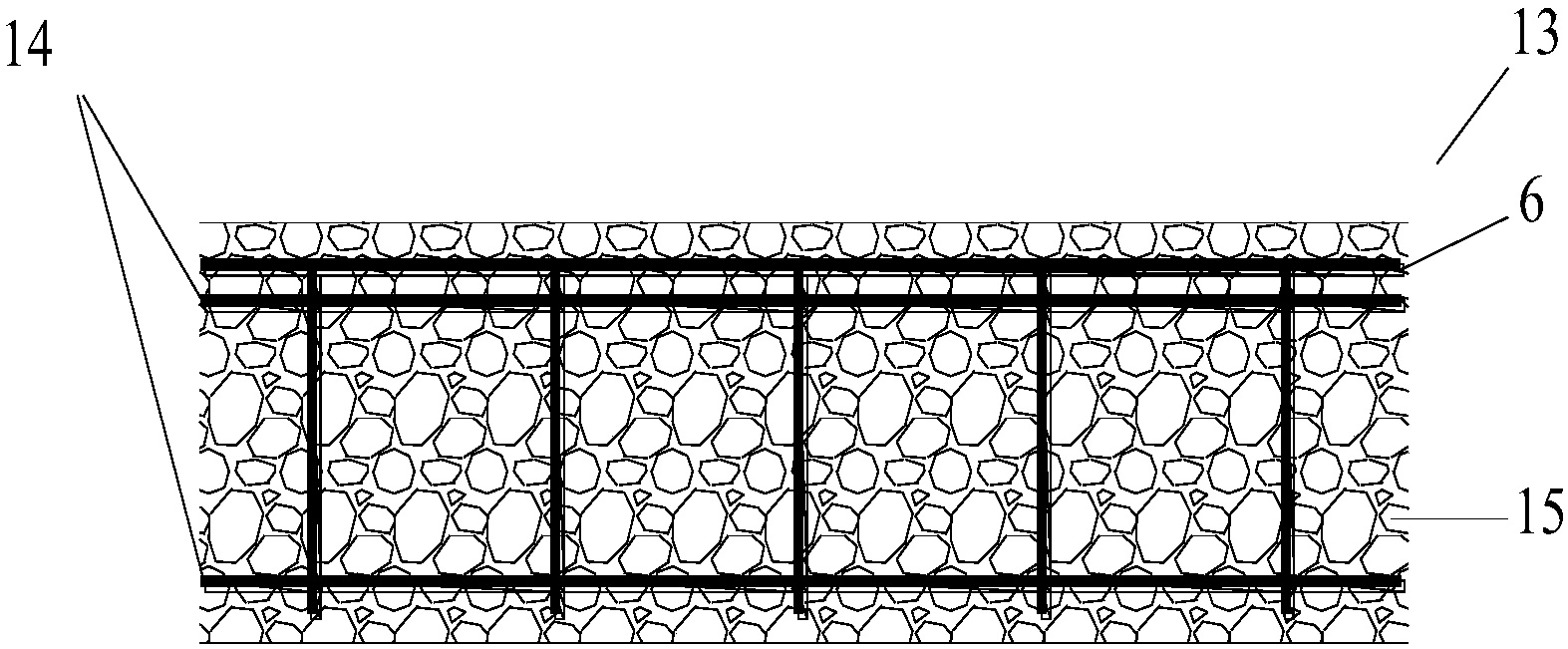

图2 散体格栅加筋垫层剖面示意图

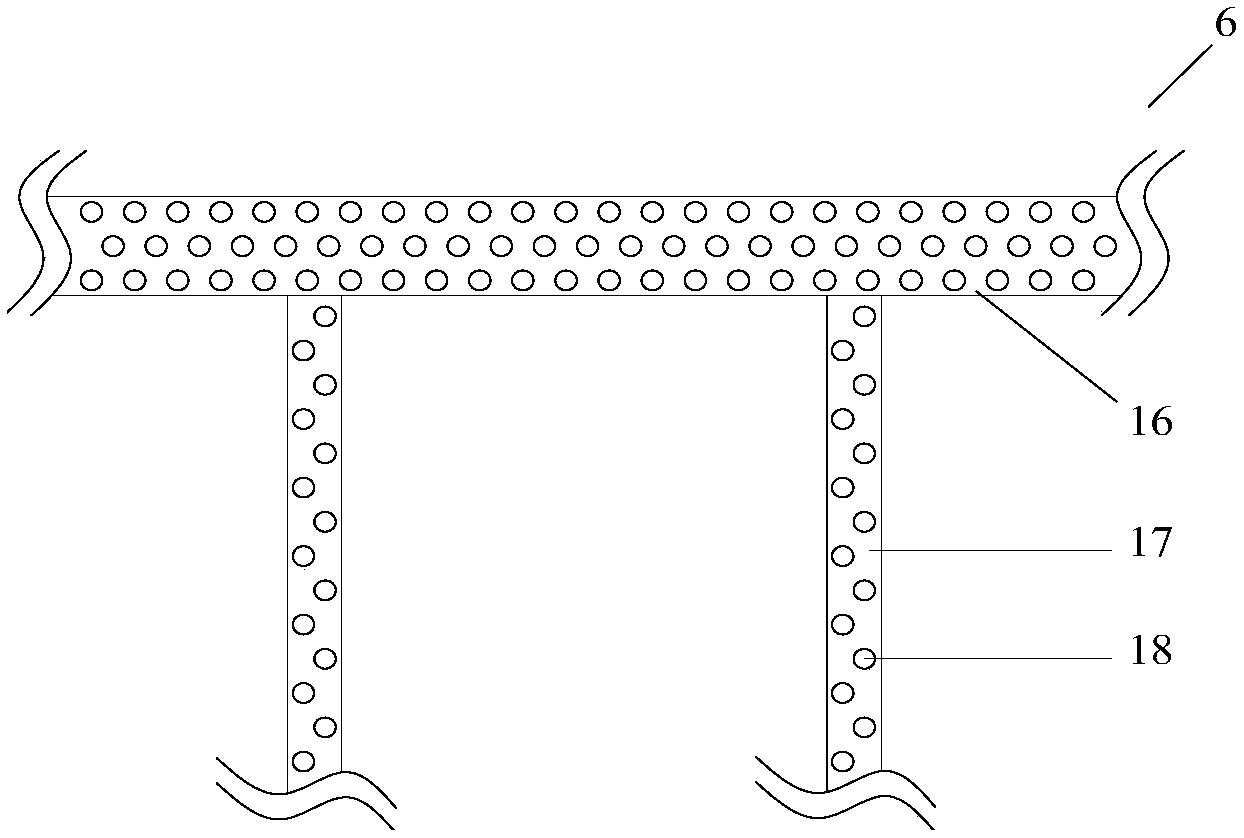

图3 预埋注浆管示意图
图例说明：1、持力层；2、软土地基；3、刚性桩；4、桩帽；5、半刚性加筋固化垫层；6、预埋注浆管；7、粉细砂反滤层；8、防水土工布；9、高填方轻质固化淤泥路堤；10、路面防水层；11、护坡防水层；12、混凝土密封沟；13、散体加筋垫层；14、刚塑土工格栅；15、中粗砂垫层；16、水平注浆主管；17、竖向注浆支管；18、注浆圆孔。 3 发明名称：一种用于边坡坡面防护的施工方法 申请号：CN202210140807 公开号：CN114351734B 授权公告日：2023.06.02 专利权人：长安大学 一种用于边坡坡面防护的施工方法，包括：选取相应规格的拼接钉板；选取相应数量的拼接钉板组合拼接成组合钉板；测出组合钉板的重心位置；夹紧按压机构的四个夹紧器固定在拱形骨架侧端；压杆下端与拼接钉板重心处的铰接件相连，将调整支撑杆与夹紧器的相对位置，使支撑杆与坡脚线垂直；向上抬推把，带动压杆向下施力，按压组合钉板，在坡面上形成锥孔；在按压处理过的坡面上均匀涂抹防护材料，并采用土工布覆盖养护，养护时间为15～25天。本发明增强防护材料层与黄土坡面的黏结力，使防护层不易脱落，坡面附着有稳定的生态防护材料为植物生长营造稳定、保水的土壤环境，促进植物生根发芽，进一步增强坡面生态防护材料的附着力。

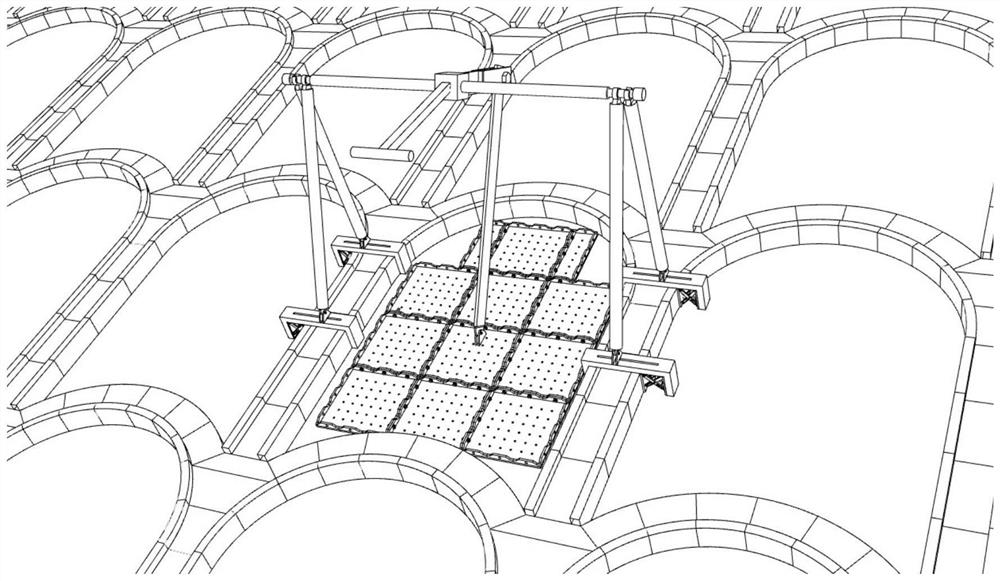

图1 施工示意图

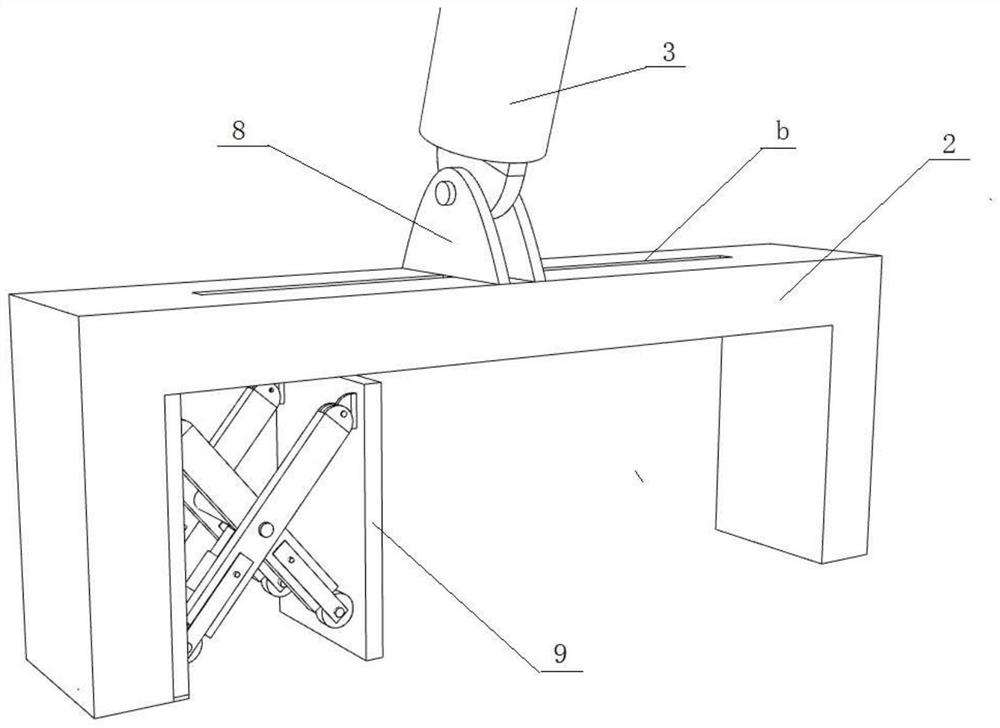

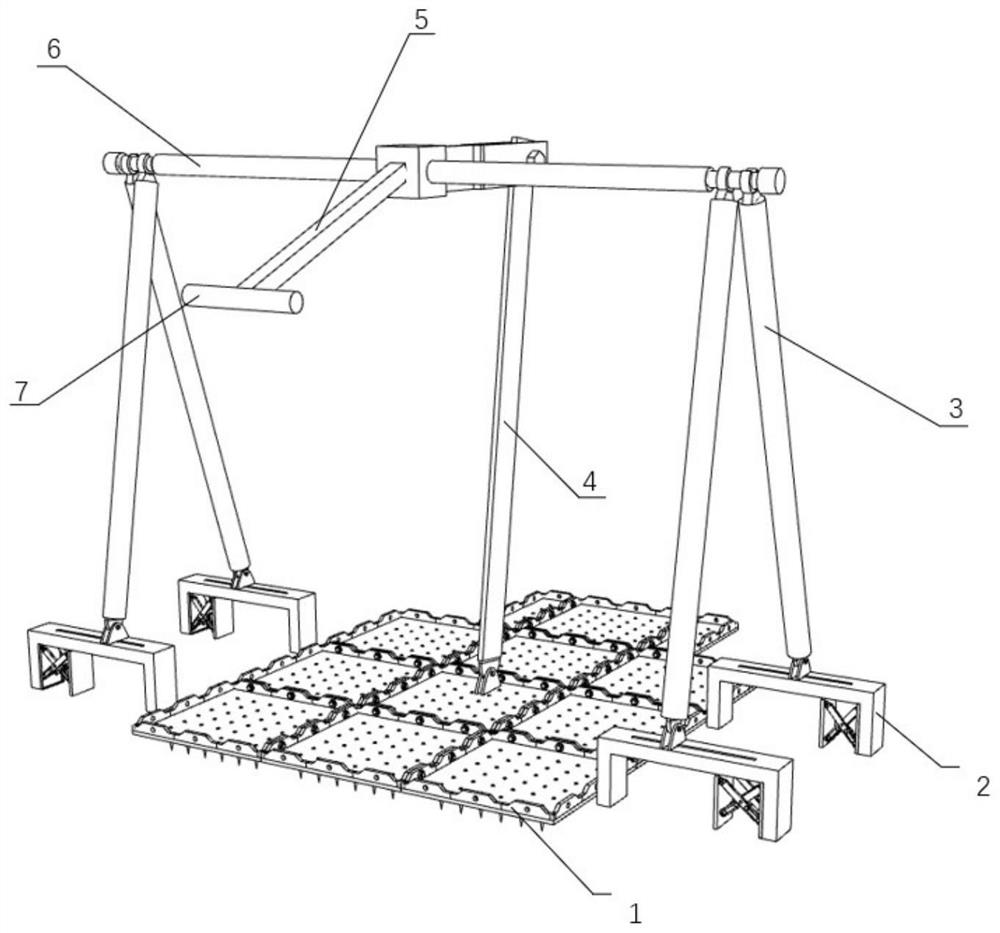

图2 用于边坡坡面防护的施工方法所应用装置的结构示意图

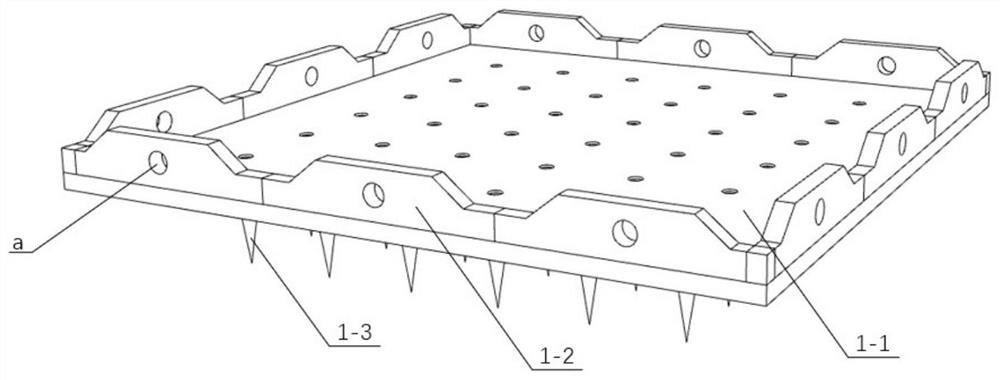

图3 图2中拼接钉板1的结构示意图
图4 图2中支撑杆3和固定板2的连接示意图

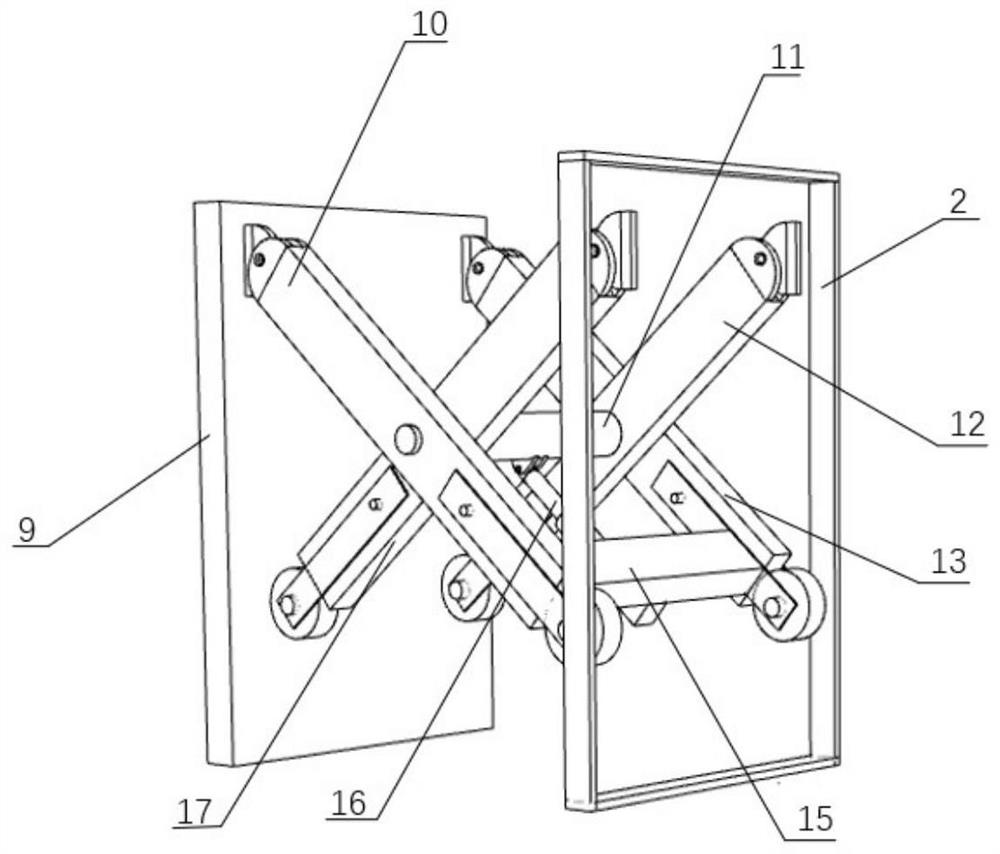

图5 图2中伸缩机构的结构示意图
图例说明：1、拼接钉板；1-1、面包板；1-2、围栏；1-3、钻孔锥；2、固定板；3、支撑杆；4、压杆；5、第一连杆；6、横杆；7、推把；8、耳孔板；9、移动板；10、第一活动杆；11、连轴；12、第四活动杆；13、第三活动杆；14、滑轮；15、第二连杆；16、液压缸；17、第二活动杆。
实用新型专利
1 实用新型名称：一种具有组合连接机构的复合土工布申请号：CN202223329999 公开号：CN219260959U 授权公告日：2023.06.27 专利权人：无锡中水土工新材料有限公司 本实用新型公开了一种具有组合连接机构的复合土工布，属于土工布技术领域，一种具有组合连接机构的复合土工布，包括两个土工布本体，两个土工布本体的外端均套接有边缘加固框，边缘加固框上转动连接有两个转动杆，且转动杆的外端套接有多个挤压块，边缘加固框的内部设有移动板，且移动板远离挤压块的一端固定连接有多个卡块，挤压块的左右两端分别与移动板和边缘加固框相接触，本方案通过挤压块的挤压，推动多个相对应的卡块相互接触，配合锥形块和锥形卡槽的卡合，使两个相邻的土工布本体组合连接在一起，促使土工布本体在施工过程中不易发生滑动和边缘起皱现象，提高牢固性和稳定性，增强使用效果。

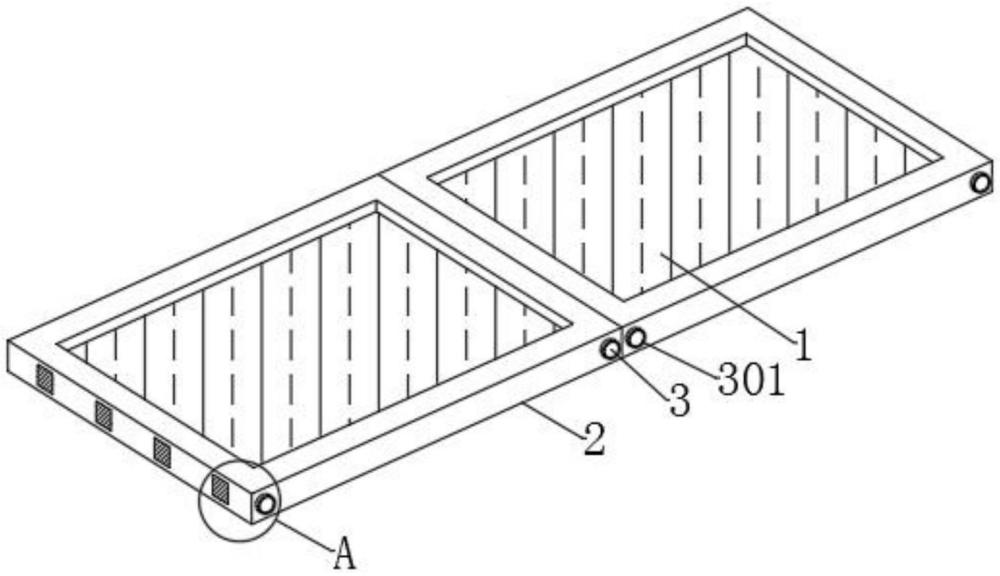

图1 整体结构示意图

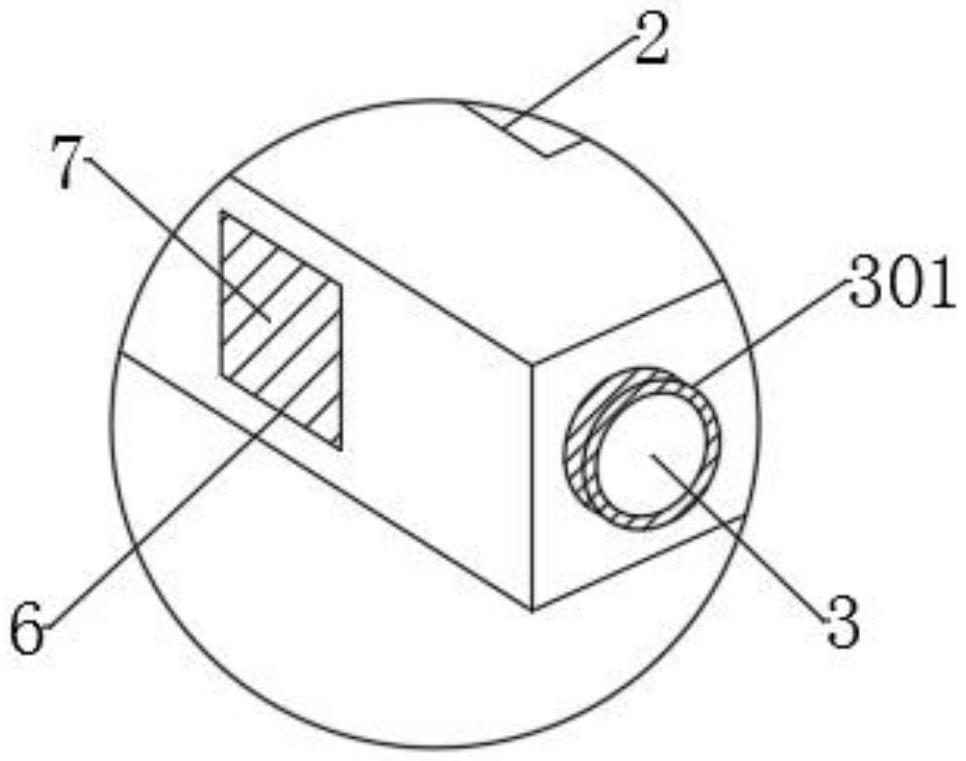

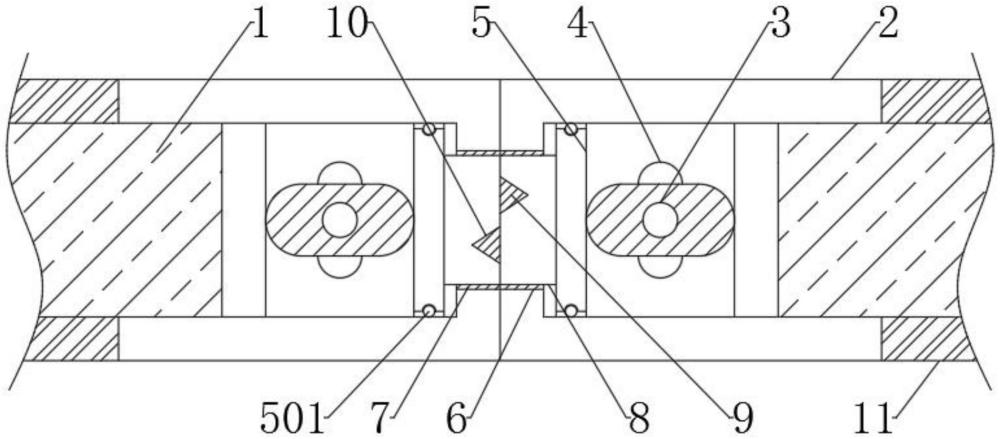

图2 图1中A处放大的结构示意图
图3 局部剖面结构示意图
图例说明：1、土工布本体；2、边缘加固框；3、转动杆；301、环形套；4、挤压块；5、移动板；501、滚珠；6、穿口；7、密封膜；8、卡块；9、锥形块；10、锥形卡槽；11、金属纤维层。 2 实用新型名称：一种复合土工布抗裂性能检测用废料清理装置 申请号：CN202223415080 公开号：CN219253531U 授权公告日：2023.06.27 专利权人：无锡中水土工新材料有限公司 本实用新型公开了一种复合土工布抗裂性能检测用废料清理装置，属于土工布性能检测技术领域，一种复合土工布抗裂性能检测用废料清理装置，包括检测操作台，检测操作台的左端内壁安装有电动伸缩杆，电动伸缩杆的左端和检测操作台的右端内壁均固定连接有电动夹板，检测操作台上固定连接有两个护板，且两个护板的上端之间滑动连接有活动筒，本方案通过电动伸缩杆的拉伸配合电动夹板的夹持固定，实现对复合土工布进行抗裂性能检测，且滑动活动筒和清理刷体配合撞击球的撞击振动，对检测操作台上的碎屑废料进行充分和及时清理，减少碎屑废料的堆积，降低对抗裂性能检测造成干扰，同时避免对环境和测试人员健康造成影响。

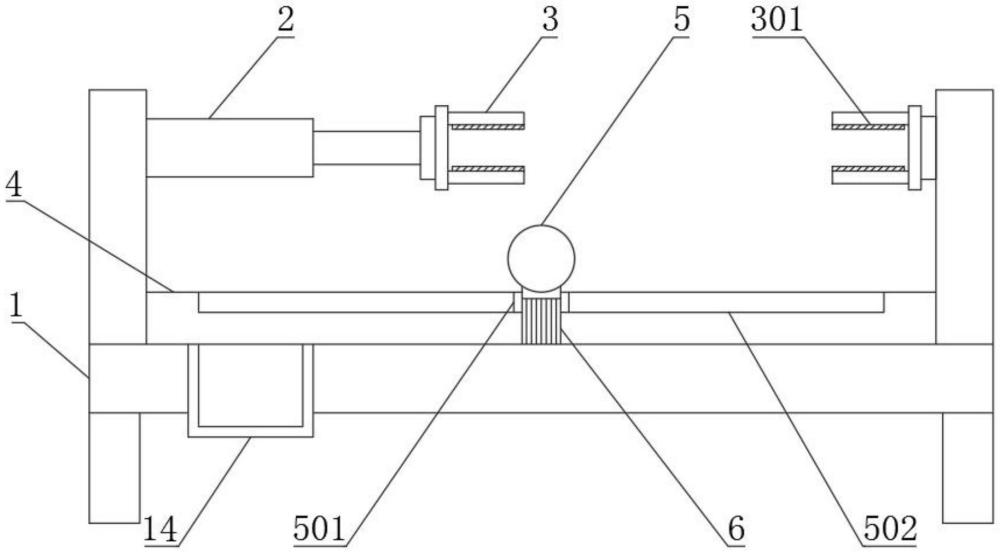

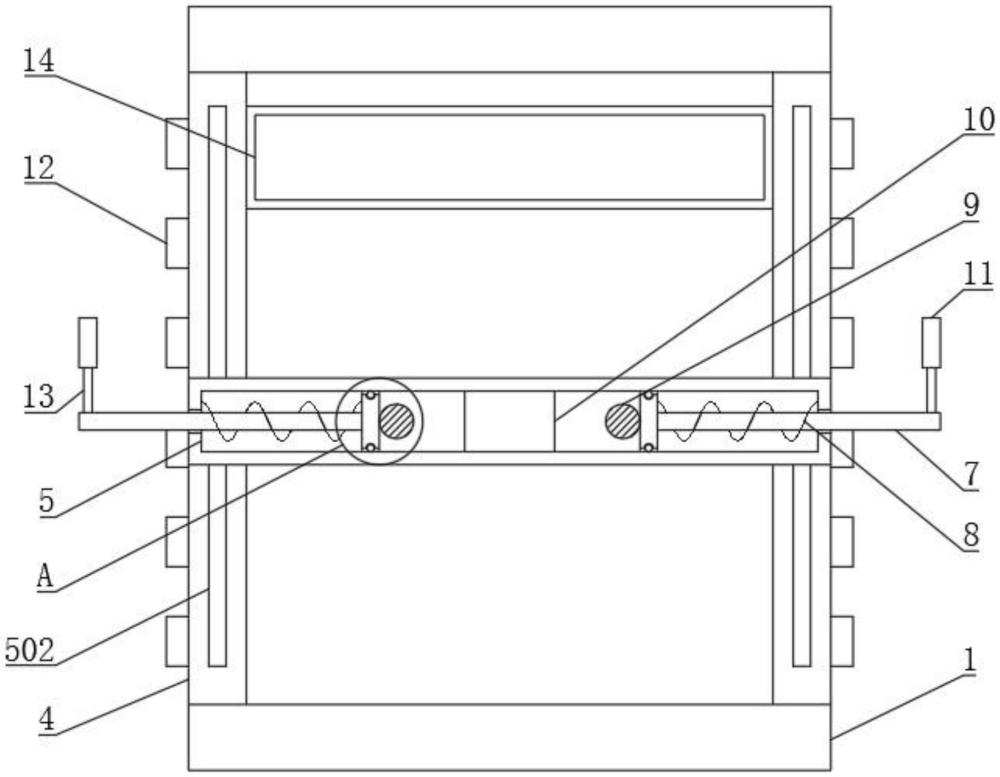

图1 正视剖面结构示意图
图2 俯视剖面结构示意图

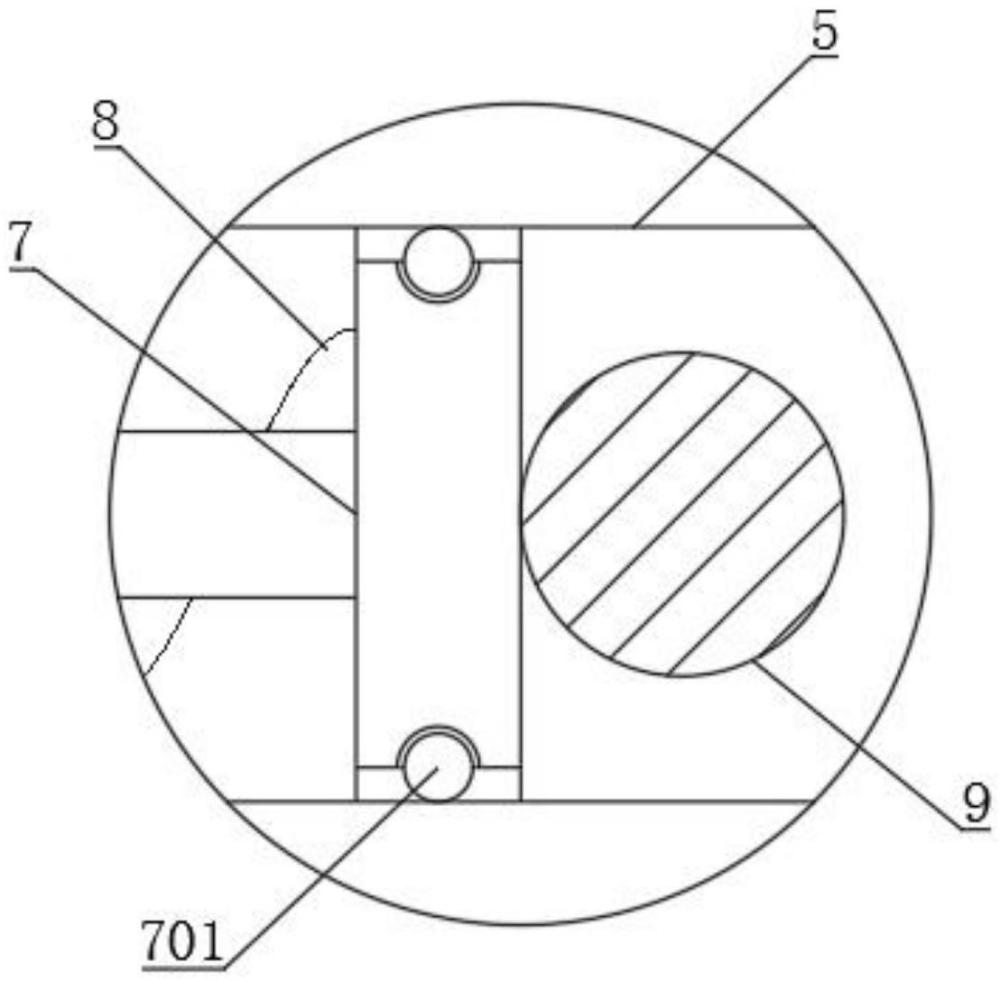

图3 图2中A处放大的结构示意图
 图4 局部立体结构示意图 1、检测操作台；2、电动伸缩杆；3、电动夹板；301、缓冲垫；4、护板；5、活动筒；501、滑块；502、滑槽；6、清理刷体；7、推拉杆；701、滚珠；8、拉伸弹簧；9、撞击球；10、隔块；11、活动磁铁块；12、固定磁铁块；13、连接杆；14、收集盒。 3 实用新型名称：一种防止跑偏的土工布收卷辊 申请号：CN202320046013 公开号：CN219259048U 授权公告日：2023.06.27 专利权人：山东鑫宇土工材料工程有限公司 本申请提供一种防止跑偏的土工布收卷辊，能够有效的防止土工布料发生偏移，且在发生偏移时，通过纠偏组件对发生偏移的土工布进行纠偏处理，从而避免土工布发生破坏，有利于后续工作的进行。本申请包括：所述底板上安装所述支撑组件，所述辊筒可转动安装在所述支撑组件上，所述支撑组件的一侧安装有所述防偏移盒，所述防偏移盒的一侧安装有所述防偏移组件，所述防偏移组件的一侧安装有所述纠偏组件，所述纠偏组件的一侧安装有所述连接框架，所述连接框架上安装有所述滚压组件，所述防偏移盒配合所述防偏移组件用于防止土工布料发生偏移，所述纠偏组件用于当布料发生偏移时实现布料的纠偏，所述滚压组件用于将布料进行滚压后向外输送。

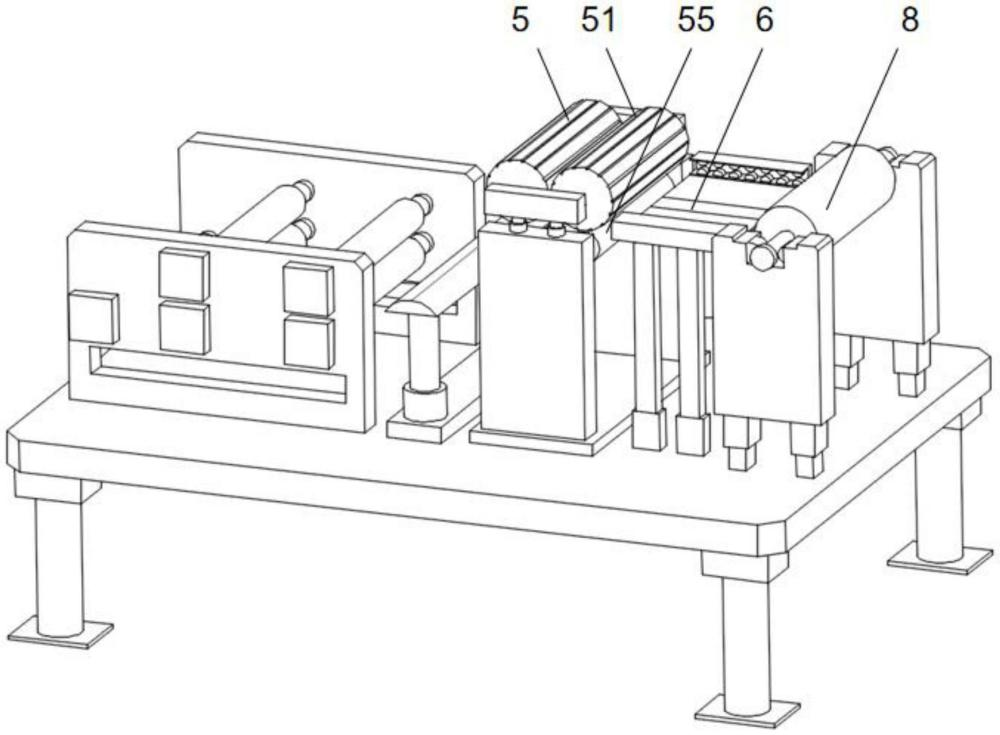

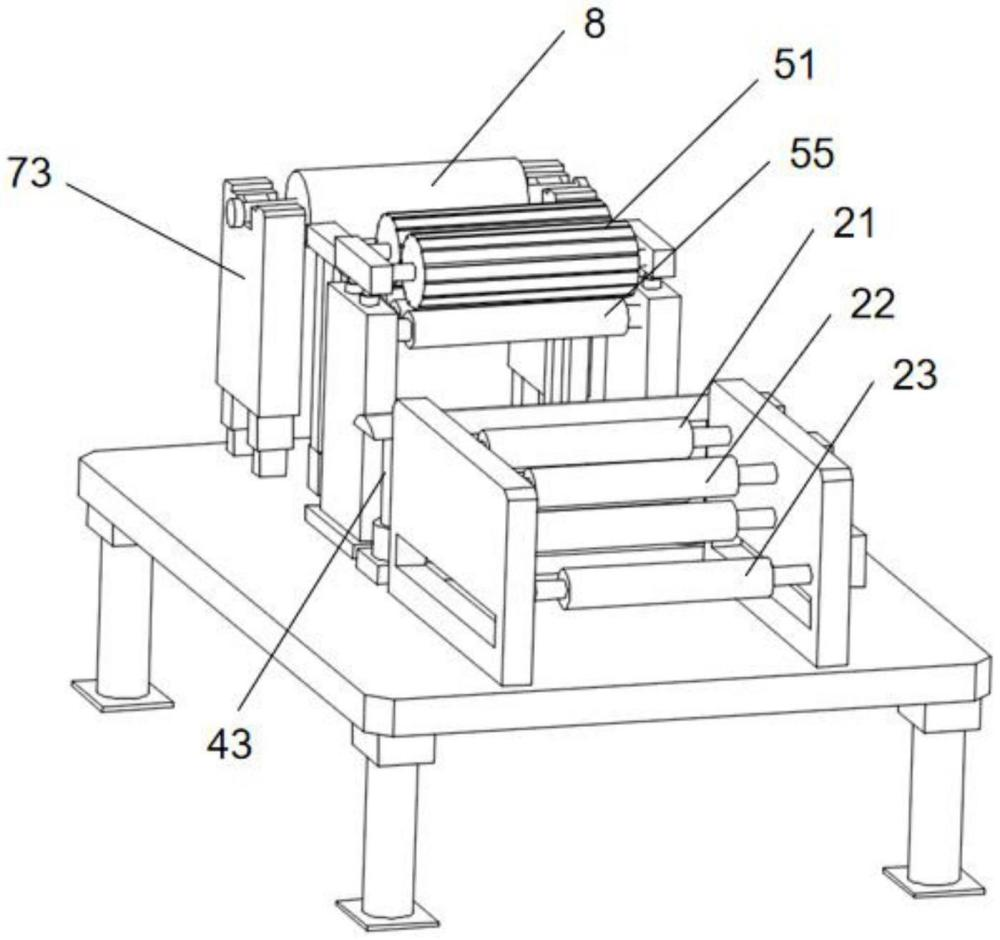

图1 立体结构示意图一
图2 立体结构示意图二
图3 立体结构示意图三
图4 立体结构示意图四
图例说明： 1、箱体；11、支撑杆组；2、连接框架；21、第一滚压轮；22、第二滚压轮；23、输送滚轮；4、支撑板件；41、第一升降件；42、连接板；43、第二升降件；5、第一滚筒；51、第二滚筒；52、第一连接板；53、支撑板；54、第二连接板；55、转动辊筒；6、盒体；61、滚轮；7、第一板体；71、转轴；72、升降组件73、第二板体；8、辊筒。 4 实用新型名称：一种高强度复合型聚丙烯长丝土工布 申请号：CN202320114883 公开号：CN219236399U 授权公告日：2023.06.23 专利权人：山东晶创新材料科技有限公司；中铁第四勘察设计院集团有限公司 本实用新型涉及一种高强度复合型聚丙烯长丝土工布，包括至少两层土工布，位于上部的一组土工布表面设有若干拱起设置的凸筋部，凸筋部内部构成空腔，且所述空腔内填充有连续分布的纤维束，位于下部的土工布与上部的土工布复合连接为一体结构并密闭所述空腔的底面；本实用新型结构设计合理，通过在土工布表面增加凸筋部，可以根据使用场所实现单一方向的结构强度增强，同时利用网格纤维布增加土工布整体的结构强度，这样可以利用局部的厚度增加或者较小的厚度变化实现产品的结构强度增加，同时也可以控制产品成本。

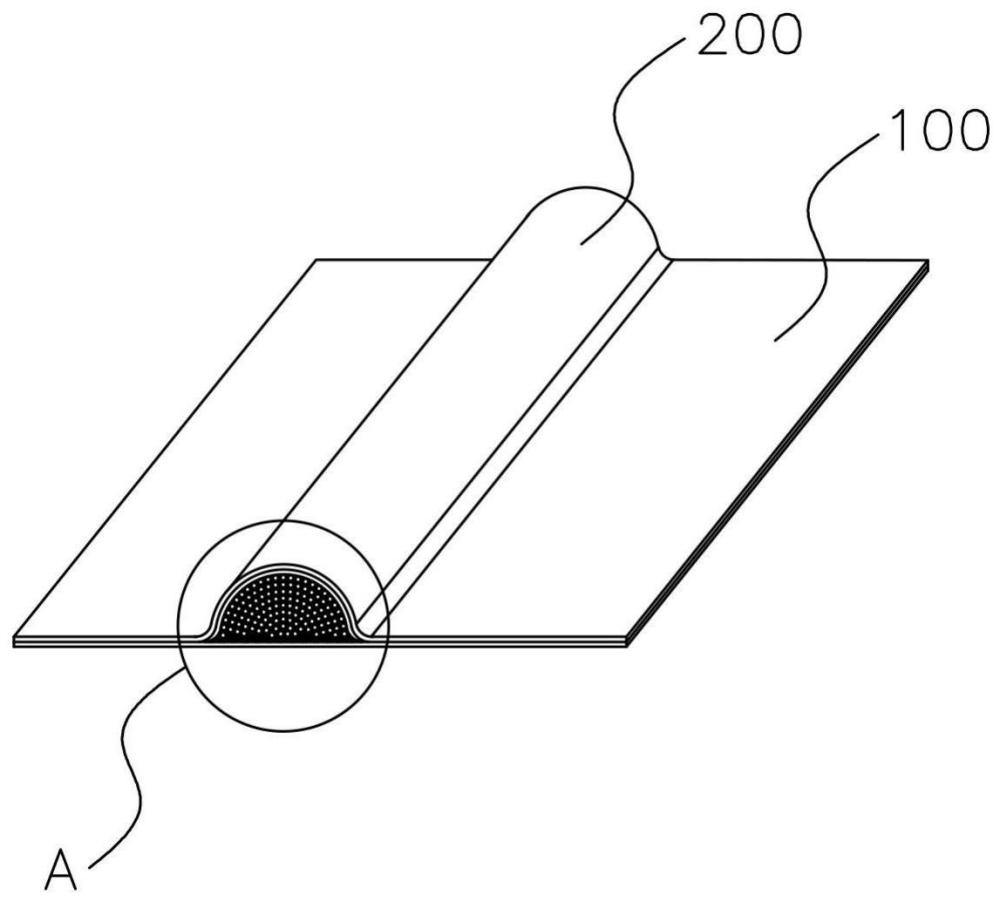

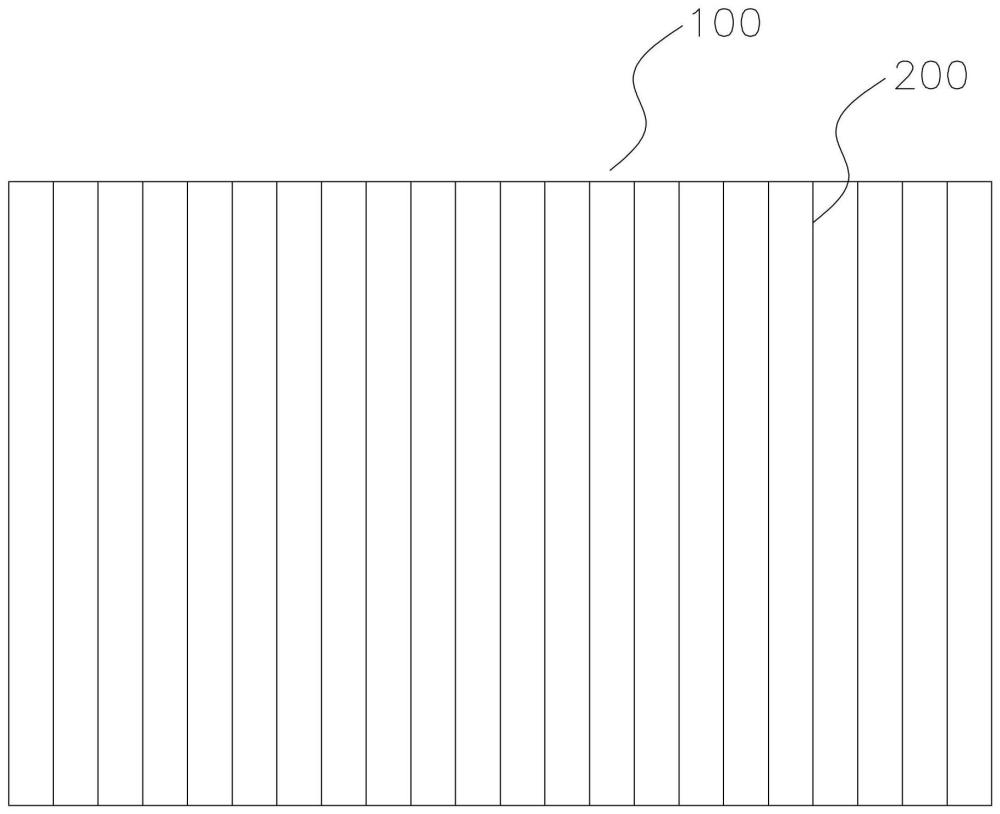

图1 实施例一的结构示意图
图2 实施例一的局部轴测结构示意图
图3 图2中“A”局部的放大结构示意图

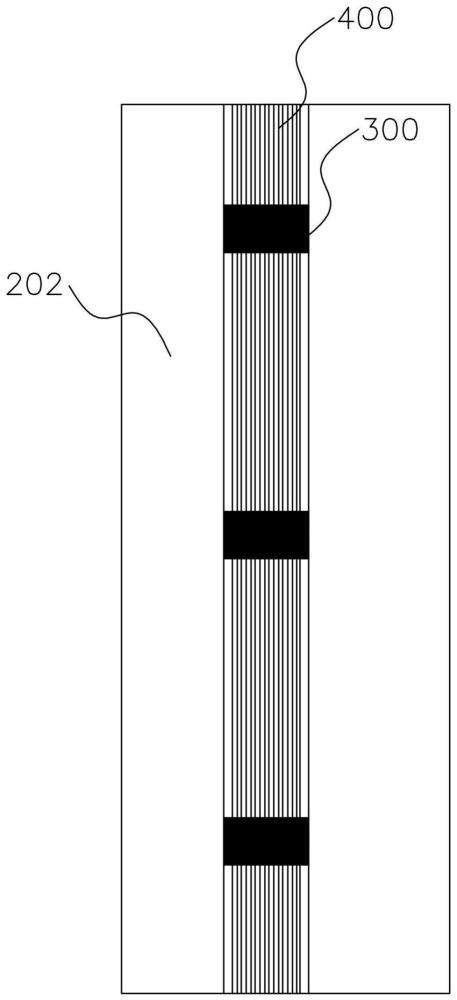

图4 上层土工布底面的结构示意图

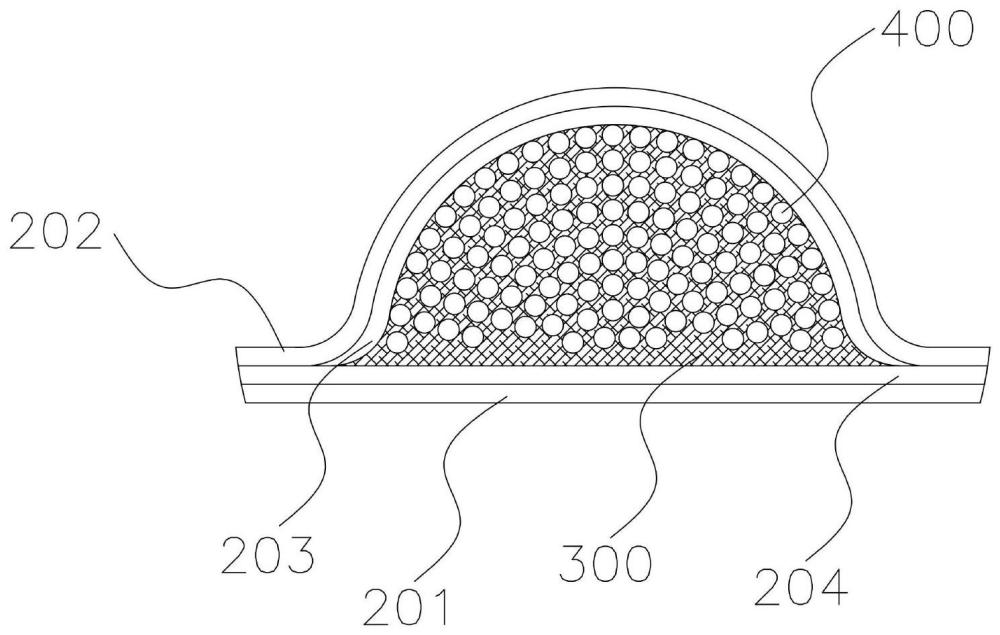

图5 实施例二的局部剖面结构示意图

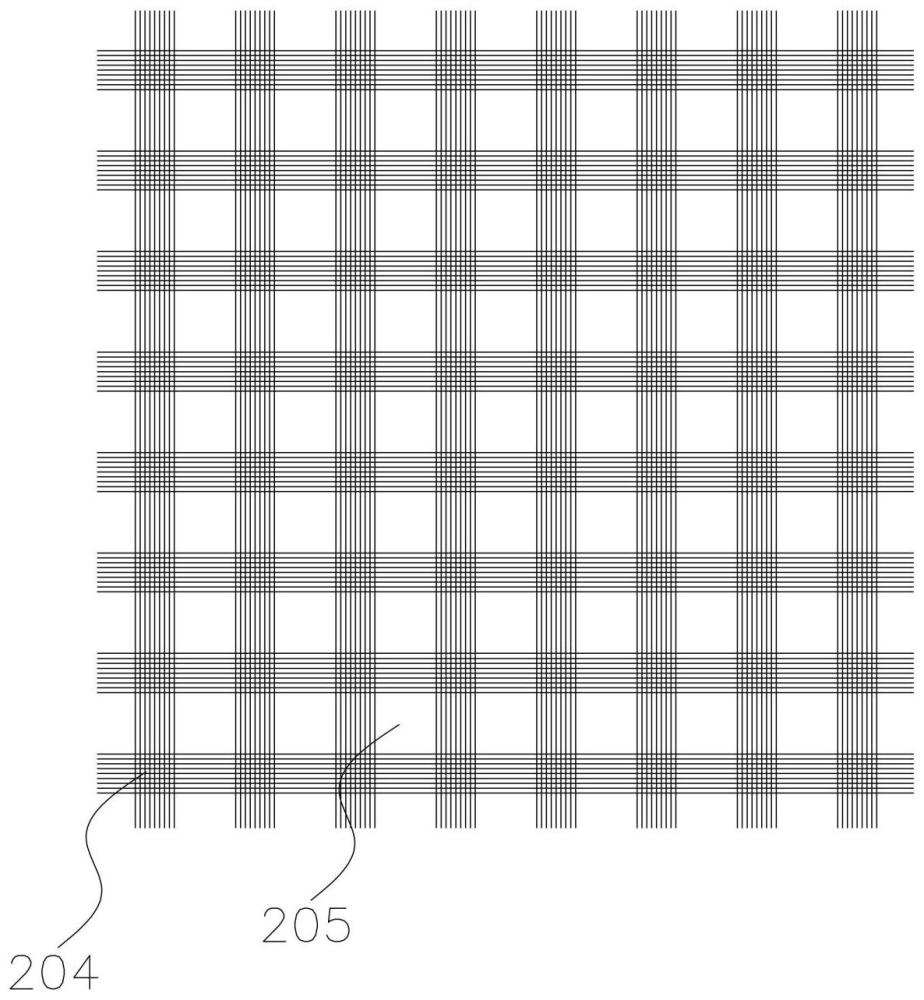

图6 实施例二整体加强层的结构示意图
图例说明：100、土工布本体；200、凸筋部；201、下层土工布；202、上层土工布；203、局部加强层；204、整体加强层；205、矩形空隙部；300、点状固定部；400、纤维束。 5 实用新型名称：一种新型土工布生产用成卷机 申请号：CN202223026868 公开号：CN219156046U 授权公告日：2023.06.09 专利权人：仪征升力防排水材料有限公司 本实用新型公开一种新型土工布生产用成卷机，属于土工布生产技术领域，包括底座，所述底座一端固定设置有第一卷布琨，所述第一卷布琨的一侧设置有接布板，所述底座一端设置有固定座，两个所述固定座一端固定设置有支撑杆，所述支撑杆中部转动设置有齿轮，两个所述移动杆的一端均固定设置有限位档杆，所述限位档杆之间设置有固定管，所述固定管一侧固定设置有连接板，所述连接板下方设置有除尘刷，本实用新型通过设置齿轮与设有齿条的移动杆使其控制限位档杆之间的距离，使土工布在成卷时，两端得到挤压，防止位移，通过设置伸缩弹簧和毛刷，使土工布在成卷的过程中及时除尘并在除尘的同时得到另一种方向的挤压，使土工布的成卷更加紧实。

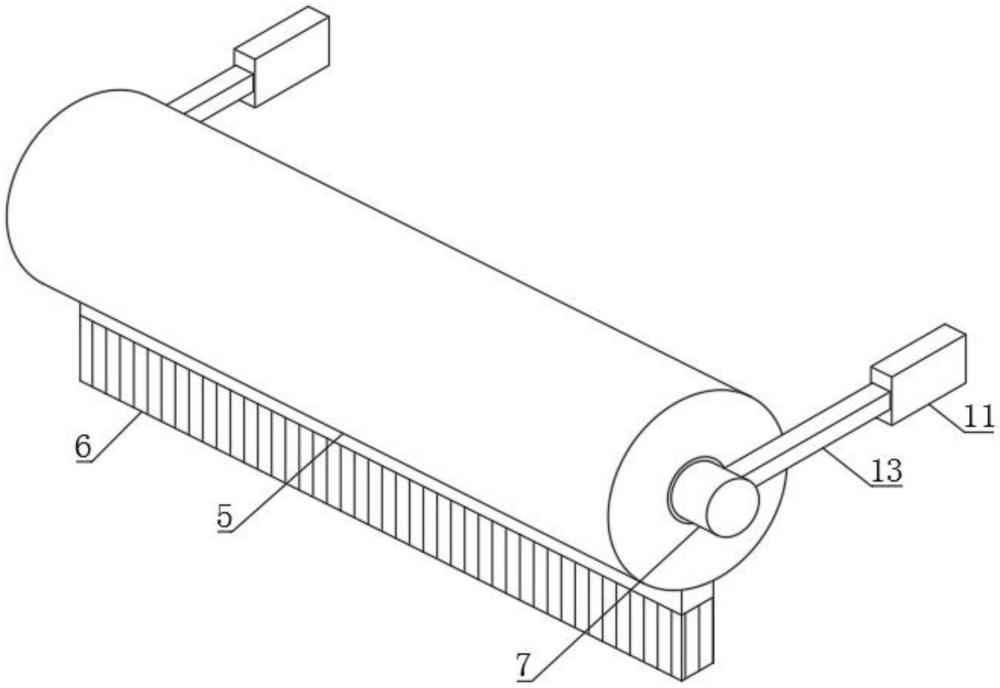

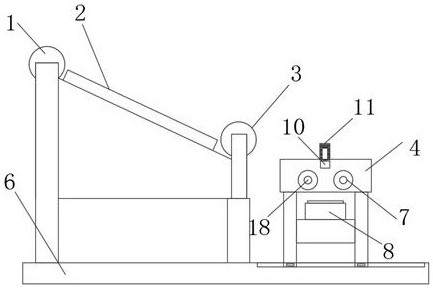

图1 结构示意图
图2 侧视图
图例说明：1、第一卷布琨；2、接布板；3、第二卷布琨；4、固定座；5、支撑杆；6、底座；7、第一收布琨；8、吸尘器；9、限位档杆；10、移动杆；11、齿轮；12、固定管；13、连接板；14、伸缩弹簧；15、除尘刷；16、转动把手；17、限位杆；18、第二收布琨。 6 实用新型名称：一种土工膜、布吊装机构 申请号：CN202320283093 公开号：CN219156271U 授权公告日：2023.06.09 专利权人：山东鑫宇土工材料工程有限公司 本实用新型提供一种土工膜、布吊装机构，通过第一连接构件和第二连接构件的设置能够对布卷或膜卷进行连接固定，方便起重设备吊起布卷或膜卷进行装卸车；通过伸缩件和承载件的设置以适应不同长度的布卷和膜卷的装卸。土工膜、布吊装机构包括：起重设备、承载件、伸缩件、第一连接构件和第二连接构件；承载件的两端设置有伸缩腔，伸缩腔内设置有伸缩件，伸缩件和伸缩腔以可移动的方式相连，承载件的中间部位设置有第一连接构件，伸缩件远离承载件的一侧设置有第二连接构件；第一连接构件和第二连接构件设置成能够固定土工膜或土工布形成的布卷或膜卷；承载件上设置有起重连接结构，起重设备通过起重连接结构和承载件相连，以实现布卷或膜卷的装卸。

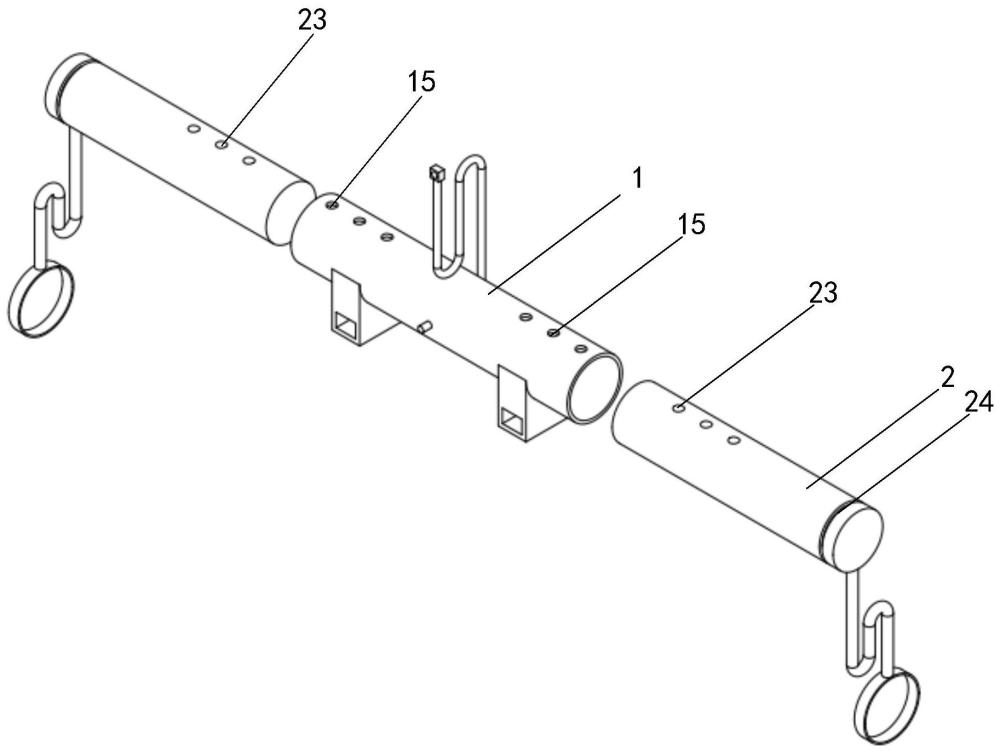

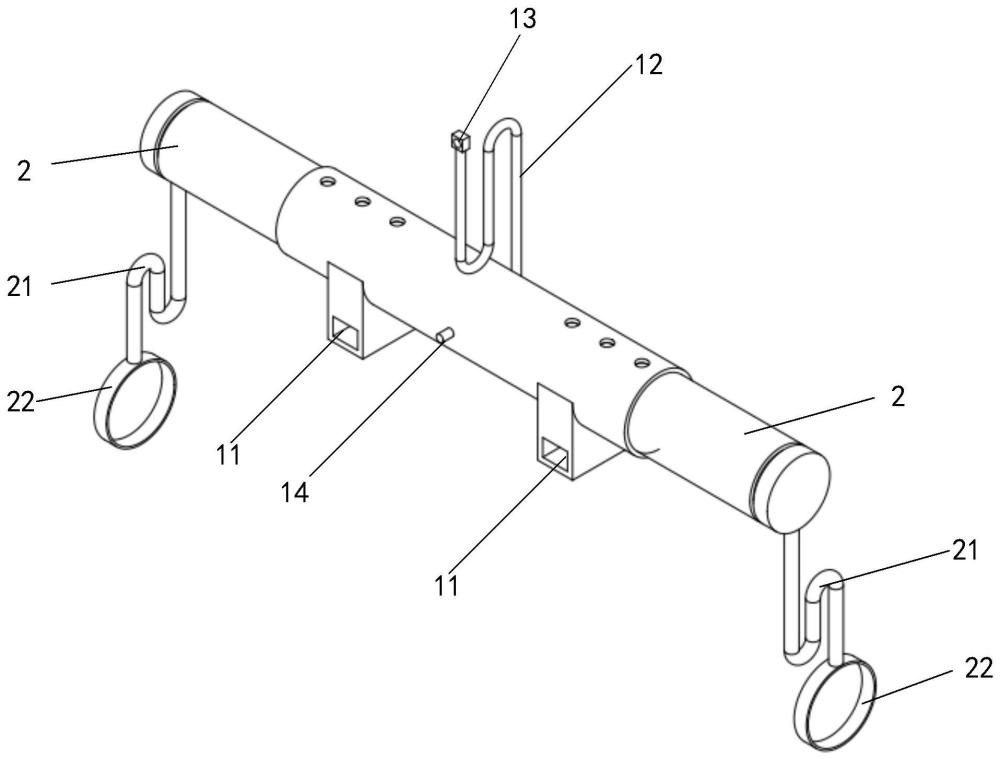

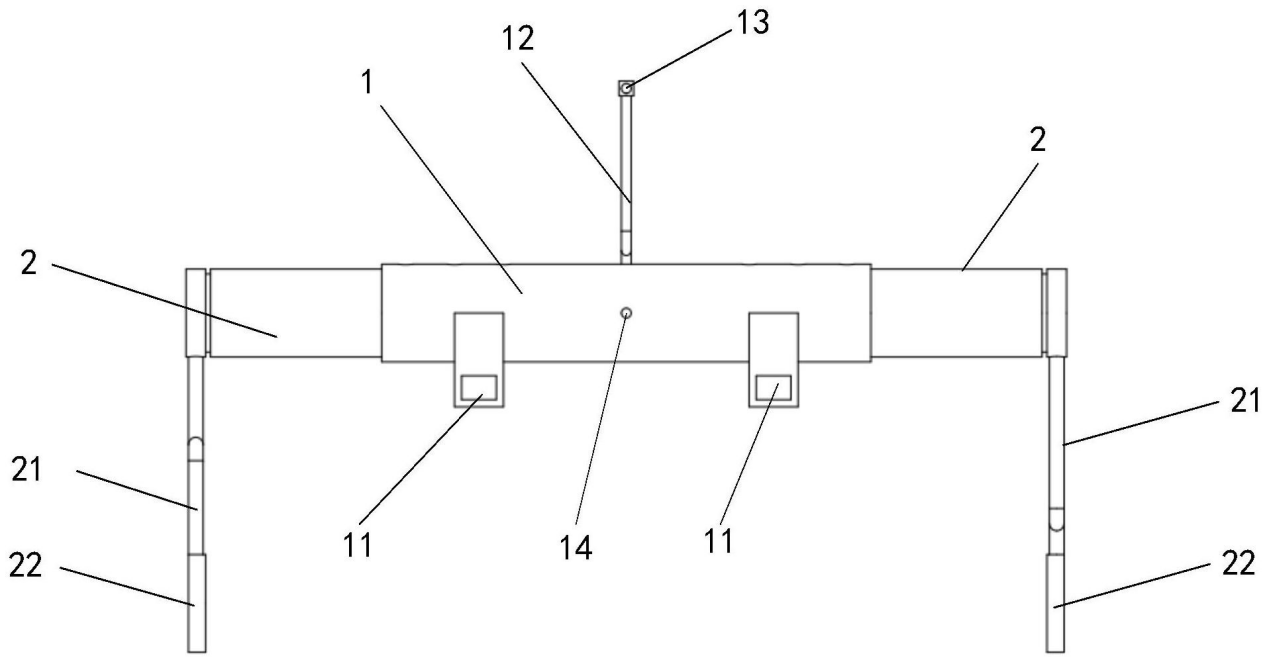

图1 第一视角结构图
图2 第二视角结构图
图3 图2中所示结构的爆炸图

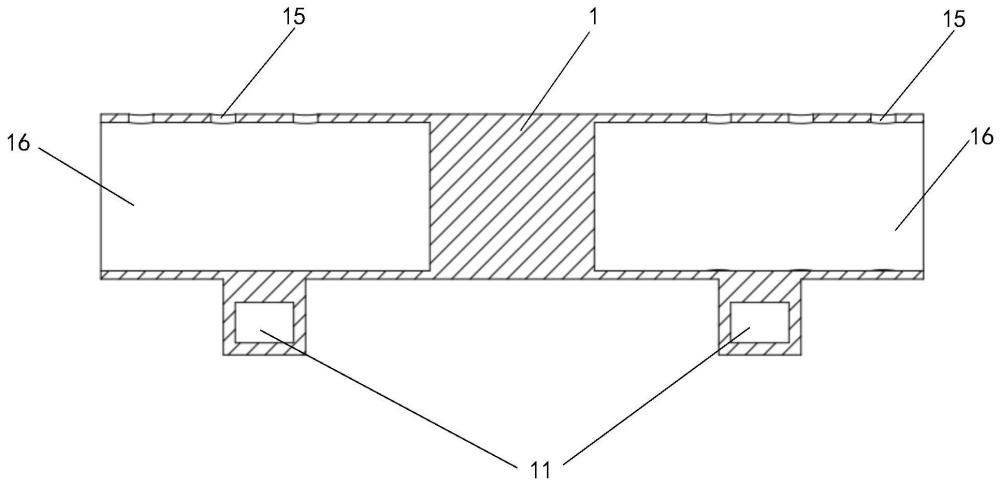

图4 承载件的内部结构剖视图
图例说明：1、承载件；11、起重连接结构；12、起吊绳；13、固定块；14、第一固定件；15、第一连接孔；16、伸缩腔；2、伸缩件；21、连接绳；22、紧固套；23、第二连接孔；24、固定槽。 7 实用新型名称：一种土工布加工用废料处理装置 申请号：CN202320070523 公开号：CN219129439U 授权公告日：2023.06.06 专利权人：扬州华诚土工材料有限公司 本实用新型公开了一种土工布加工用废料处理装置，包括处理箱、入口及切割组件，在处理箱内还设置有初级收料组件、定位架以及出料架，出料架上设置有出料通孔，在处理箱右侧设置有抽拉式碎屑储料抽屉，抽拉式碎屑储料抽屉与出料通孔连通，在定位架的左侧设置有第一气缸、第二气缸及夹具组件，第一气缸的活塞杆与第二气缸上的第一气缸座连接，夹具组件包括夹具座、第一电机、左夹头和右夹头，第一电机输出轴与右夹头连接，在夹具座下方设置有第四气缸，第四气缸的活塞杆上设有压缩推料板，第二气缸的活塞杆与夹具座连接，初级收料组件包括第三气缸、定位板及储料筒，储料筒活动放置在定位板上，第三气缸的活塞杆与定位板连接。本结构实现自动下料。

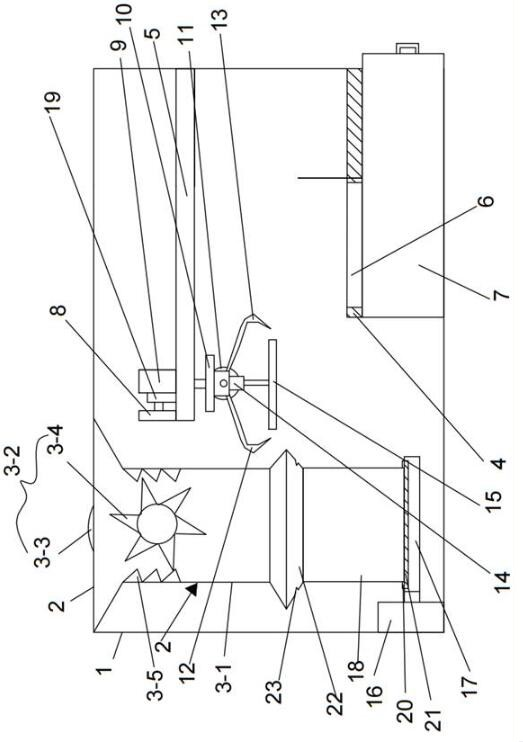

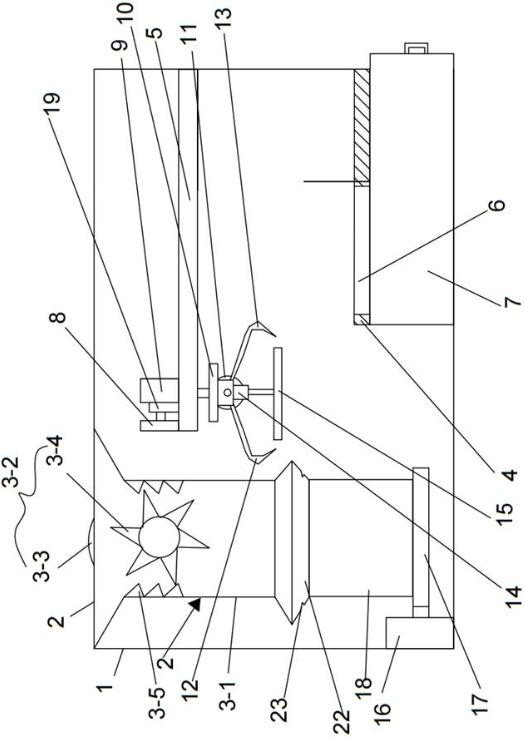

图1 实施例1的结构结构图
图2 实施例1中定位架的连接结构示意图
图3 实施例2的结构示意图
图例说明：1、处理箱；2、入口；3、切割组件；5、定位架；4、出料架；6、出料通孔；7、抽拉式碎屑储料抽屉；8、第一气缸；9、第二气缸；10、夹具座；11、第一电机；12、左夹头；13、右夹头；14、第四气缸；15、压缩推料板；16、第三气缸；17、定位板；18、储料筒；19、第一气缸座；20、磁环；21、铁片层；3-1、切割筒；3-2、切割刀具；3-3、第二电机；3-4、切割刀头；3-5、切割刀片；22、倒料漏斗；23、限位槽。
